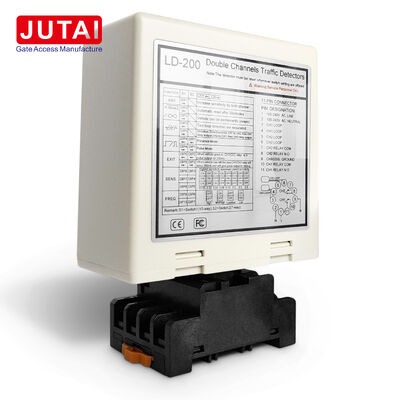

পার্কিং প্রবেশ এবং প্রস্থান নিয়ন্ত্রণের জন্য ডুয়াল ইন্ডিপেন্ডেন্ট চ্যানেল সহ এলডি-২০০ যানবাহন ডিরেকশন লুপ ডিটেক্টর

এলডি-২০০ বিশেষভাবে পার্কিংয়ের প্রবেশদ্বার এবং প্রস্থানগুলির জন্য ডিজাইন করা হয়েছে যেখানে যানবাহনের দিক সনাক্তকরণের প্রয়োজন হয়। এর দুটি স্বাধীন লুপ চ্যানেলগুলি লাইনে ধারাবাহিকভাবে স্থাপন করা যেতে পারে,ডিটেক্টরকে CH1 এবং CH2 অ্যাক্টিভেশন সিকোয়েন্স তুলনা করতে এবং দিকনির্দেশক-নির্দিষ্ট রিলে প্রতিক্রিয়া তৈরি করতে সক্ষম করে.

একটি CH1-প্রথম ক্রম একটি দিক নির্দেশ করে, যখন একটি CH2-প্রথম ক্রম বিপরীত দিক নির্দেশ করে। এই দিকনির্দেশক তথ্য প্রবেশ / প্রস্থান লজিকের জন্য সামঞ্জস্যপূর্ণ পার্কিং নিয়ামকদের কাছে যোগাযোগ করা যেতে পারে,ডিটেক্টরটি পার্কিং কন্ট্রোলারকে প্রয়োজনীয় লুপ এবং রিলে তথ্য সরবরাহ করে।

দিক সনাক্তকরণ ঐচ্ছিক। যখন প্রকল্পগুলির জন্য দুটি পৃথক যানবাহন উপস্থিতি অঞ্চল প্রয়োজন হয়, তখন চ্যানেলগুলি স্বাধীনভাবে কাজ করতে পারে।এই নমনীয়তা ইনস্টলারদের একটি উপসর্গ লুপ জন্য এক চ্যানেল ব্যবহার এবং পাস জন্য দ্বিতীয় করতে পারবেন, নিরাপত্তা, বা সেকেন্ডারি সনাক্তকরণ পয়েন্ট।

ছয়টি নির্বাচনযোগ্য মোডে ডেডিকেটেড দিকনির্দেশক আচরণ, পৃথক উপস্থিতি অপারেশন এবং পালস অপারেশন অন্তর্ভুক্ত। উপযুক্ত ডিআইপি-সুইচ সংমিশ্রণগুলি কনফিগার করে,আউটপুট লজিক নির্দিষ্ট ইনপুট বা আউটপুট ক্রম প্রয়োজনীয়তা মেলে.

প্রতিটি চ্যানেলে আটটি সংবেদনশীলতা স্তর (0.015% থেকে 0.8%) এবং প্রায় 20-100kHz জুড়ে চারটি ফ্রিকোয়েন্সি সেটিং রয়েছে।ফ্রিকোয়েন্সি বিচ্ছেদ সাহায্য করে যখন প্রতিবেশী লেনের লুপগুলি একে অপরকে প্রভাবিত করার জন্য যথেষ্ট কাছাকাছি থাকেডিটেক্টরটি ট্রেলারের সংবেদনশীলতা বৃদ্ধি, স্বয়ংক্রিয় রিসেট এবং স্থায়ী উপস্থিতি অপারেশন সমর্থন করে।

• পার্কিং এন্ট্রি দিক নিয়ন্ত্রণ
• পার্কিং আউটপুট দিক নিয়ন্ত্রণ
• উভয় দিকের যানবাহন লাইন
• অ্যাক্সেস নিয়ন্ত্রিত বাণিজ্যিক সাইট
• আবাসিক গেট সিস্টেম
• শিল্প প্রবেশ ও প্রস্থান সড়ক

দিক সনাক্তকরণের জন্য, গাড়ির পথ বরাবর দুটি লুপ ধারাবাহিকভাবে ইনস্টল করুন। ম্যানুয়ালটি CH1 এবং CH2 এর মধ্যে প্রায় 1 মিটার বিচ্ছেদ প্রস্তাব করে। সঠিক লুপ জ্যামিতি,উপযুক্ত সংবেদনশীলতা, এবং ফ্রিকোয়েন্সি নির্বাচন স্থিতিশীল ক্রম জন্য অত্যাবশ্যক।

• পাওয়ার এলইডি (রেড):"পাওয়ার অন" নির্দেশ করে আলোকিত হয়
• CH1 সনাক্তকরণ LED:
  • স্থির চালুঃ যানবাহন সনাক্তকরণ
  • ধীর মোমবাতিঃ লুপ শর্ট সার্কিট বা অপর্যাপ্ত twists
  • দ্রুত ঝলকানিঃ লুপ খোলা সার্কিট বা অত্যধিক twists
• CH2 সনাক্তকরণ LED:
  • স্থির চালুঃ যানবাহন সনাক্তকরণ
  • ধীর মোমবাতিঃ লুপ শর্ট সার্কিট বা অপর্যাপ্ত twists
  • দ্রুত ঝলকানিঃ লুপ খোলা সার্কিট বা অত্যধিক twists

সংবেদনশীলতা এবং ফ্রিকোয়েন্সি সমন্বয় 7-মুখী এবং 10-মুখী ডিপ সুইচ সেটিংয়ের মাধ্যমে সহজতর করা হয়ঃ

• ডিপ সুইচ কনফিগারেশনের মাধ্যমে 8 টি ভিন্ন সংবেদনশীলতা সেটিং উপলব্ধ
• ডিপ সুইচ 6, 7, এবং 8 CH1 সংবেদনশীলতা নিয়ন্ত্রণ করে (0.8 থেকে 0.015)
• ডিপ সুইচ 3, 4 এবং 5 নিয়ন্ত্রণ CH2 সংবেদনশীলতা (0.8 থেকে 0.015)

সুইচ ১ (এস১) - চ্যানেল ১ লুপ ফাংশন নির্বাচনঃ

• DIP 1 & DIP 2: উভয় ট্রেলারের জন্য বিশেষ সংবেদনশীলতা বৃদ্ধি (উভয় চ্যানেল)
• D3, D4, D5 এবং সুইচ 2 D1, D2: বিশেষ ফাংশন (মোড 1, 2, 3 দিক সনাক্তকরণ। মোড 4, 5, 6 স্বাভাবিক মোড)
• D6 & D7 & D8 এবং সুইচ 2 D3 & D4 & D5: CH1 এবং CH2 সংবেদনশীলতা নির্বাচন (আট স্তর)
• D9 & D10 এবং Switch2 D6, D7: ফ্রিকোয়েন্সি নির্বাচন (20 K থেকে 100 KHz)

• কয়েল কাটা আকার আয়তক্ষেত্রাকার হওয়া উচিতঃ দৈর্ঘ্য 1.0 থেকে 2.0 মিটার, প্রস্থ 0.8 থেকে 1.2 মিটার
• কোণে যতটা সম্ভব ডান কোণ এড়িয়ে চলুন
• ইনডাকশন কয়েল জন্য ফেরোম্যাগনেটিক তার ব্যবহার করুন, মোট দৈর্ঘ্য 500 মিটার পর্যন্ত
• ইনস্টলেশনের সময় পণ্য প্লাগ এবং সকেট উল্লম্ব দিক রাখা

JUTAI LD200/202 ডাবল-চ্যানেল যানবাহন লুপ ডিটেক্টর সিরিজ, দিক সনাক্তকরণ ফাংশন দিয়ে সজ্জিত, একক চ্যানেল প্রবেশ এবং প্রস্থান দৃশ্যকল্পের জন্য আদর্শ যখন সংহত করা হয়ঃ

• JUTAI এক দরজা নিয়ামক (মডেলঃ AC-11)
• জুটাই গেট বাধা (মডেলঃ BR-110)
• জুটাই লং রেঞ্জ আরএফআইডি রিডার (মডেলঃ পিইউএইচএফ-৯)
• উচ্চ তাপমাত্রা প্রতিরোধের লুপ কয়েল (মডেলঃ JTHT-11)

প্রবেশ প্রক্রিয়াঃ

1. গাড়ি কমিউনিটি / পার্কিং লটে প্রবেশ করে, একযোগে দুটি লুপ কয়েল টিপুন
2. LD-200/202 প্রবেশদ্বারে ইউএইচএফ পাঠককে ট্রিগার করে
3. ইউএইচএফ পাঠক কার্ড আইডি পড়ে এবং উইগ্যান্ড আউটপুট মাধ্যমে নিয়ামক পাঠায়
4. নিয়ামক আইডি বৈধতা যাচাই করে এবং গেট বাধা খুলতে রিলে সংকেত আউটপুট
5. গাড়ি প্রবেশ করে, বাধা বাহু স্বয়ংক্রিয়ভাবে কমায়
6. LD-100/102 নিরাপত্তা এবং বিরোধী-ধসে কার্যকারিতা প্রদান করে

প্রস্থান প্রক্রিয়াঃ

1. গাড়ির প্রস্থান কমিউনিটি / পার্কিং লট, UHF পাঠক ভিতরে পাস
2. LD-200/LD-202 ইউএইচএফ পাঠককে কার্ড পড়তে এবং নিয়ামককে আইডি পাঠাতে ট্রিগার করে
3. নিয়ামক আইডি বৈধতা যাচাই করে এবং গেট বাধা খুলতে রিলে সংকেত আউটপুট
4. গাড়ির প্রস্থান, বাধা আর্ম স্বয়ংক্রিয়ভাবে lowers
5. LD-100/102 নিরাপত্তা এবং বিরোধী-ধসে কার্যকারিতা প্রদান করে

দিক সনাক্তকরণঃদিশা স্বীকৃতি ফাংশন নিশ্চিত করে যে গাড়িটি অন্য ইউএইচএফ পাঠকের পাশ দিয়ে গেলে ডাবল চ্যানেল লুপ ডিটেক্টরটি আবার সিগন্যালটি ট্রিগার করে না,সিস্টেমে শুধুমাত্র প্রবেশ বা প্রস্থান রেকর্ড রেকর্ডিং.

জুটাই এলডি-২০০/২০২ ডাবল চ্যানেল লুপ ডিটেক্টর দুটি স্বতন্ত্র একক চ্যানেল লুপ ডিটেক্টর হিসাবেও কাজ করতে পারে, যা স্ট্যান্ডার্ড ওয়ান-ইন এবং ওয়ান-আউট পার্কিংয়ের জন্য উপযুক্ত।এই কনফিগারেশন প্রতিটি ফাংশনের জন্য পৃথক ডিটেক্টর ব্যবহারের সাথে সম্পর্কিত হার্ডওয়্যার খরচ হ্রাস করে খরচ সাশ্রয়ের সুবিধা প্রদান করে.
