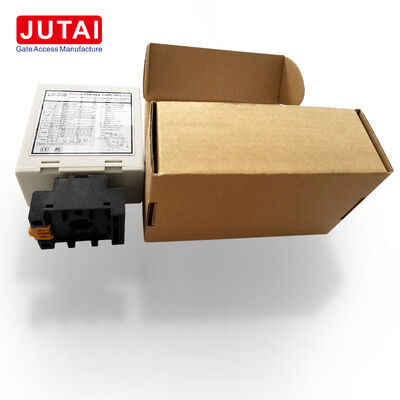

পার্কিং ব্যারিয়ার গেট, ট্র্যাফিক এবং অ্যাক্সেস কন্ট্রোলের জন্য ৬টি ওয়ার্কিং মোড সহ ডুয়াল লুপ ভেহিকেল ডিটেক্টর
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | JUTAI |
| সাক্ষ্যদান | CE |
| মডেল নম্বার | এলডি-200 |
| নথি | LD-200.202.pdf |
| ন্যূনতম চাহিদার পরিমাণ | 1 |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | কার্টুন |
| ডেলিভারি সময় | 5 - 8 কার্যদিবস |
| পরিশোধের শর্ত | T/T, L/C, D/A, D/P, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল, আলিপে |
| যোগানের ক্ষমতা | প্রতি মাসে 1000 টুকরা |
পণ্যের বিবরণ
| মডেল | LD-200 / LD-202 | লুপ ইনপুট | CH1 লুপ + CH2 লুপ |
|---|---|---|---|
| ফ্রিকোয়েন্সি রেঞ্জ | 20-100KHZ | ফ্রিকোয়েন্সি লেভেল | উচ্চ/মধ্যম-উচ্চ/মধ্যম-নিম্ন/নিম্ন |
| স্বয়ংক্রিয় রিসেট সময় | সাধারণ মোডে 10 মিনিট | LD-200 পাওয়ার সাপ্লাই | 100-240VAC |
| সনাক্তকরণ চ্যানেল | 2টি চ্যানেল | LD-202 পাওয়ার সাপ্লাই | 12-24 ভ্যাক/ডিসি |
| সংবেদনশীলতা পরিসীমা | 0.015% থেকে 0.8% | কাজের মোড | 6 নির্বাচনযোগ্য মোড |
| সংবেদনশীলতার মাত্রা | চ্যানেল প্রতি 8টি স্তর | দিক নির্ণয় | সমর্থিত |
| বিশেষভাবে তুলে ধরা | ডুয়াল লুপ ভেহিকেল ডিটেক্টর,পার্কিং বাধা গেট ডিটেক্টর,অ্যাক্সেস কন্ট্রোল লুপ ডিটেক্টর |
||
পণ্যের বর্ণনা
ডুয়াল লুপ ভেহিকেল ডিটেক্টর ৬টি ওয়ার্কিং মোড সহ
পেশাদার পার্কিং ব্যারিয়ার গেট ট্র্যাফিক এবং অ্যাক্সেস কন্ট্রোল সলিউশন
পণ্যের ধারণা
এই ডিটেক্টরটি কনফিগারেশন নমনীয়তার উপর ভিত্তি করে ডিজাইন করা হয়েছে। দুটি লুপ চ্যানেল ছয়টি নির্বাচনযোগ্য ওয়ার্কিং মোডের সাথে একত্রিত করা হয়েছে যাতে একই হার্ডওয়্যার বিভিন্ন পার্কিং-ব্যারিয়ার, অ্যাক্সেস-কন্ট্রোল এবং ট্র্যাফিক-ম্যানেজমেন্ট কৌশলের জন্য ব্যবহার করা যেতে পারে। লেনের লজিক পরিবর্তন হলে ডিটেক্টর প্রতিস্থাপনের পরিবর্তে ইনস্টলার DIP সুইচ ব্যবহার করে প্রয়োজনীয় আচরণ নির্বাচন করে।
CH1 এবং CH2 একটি ডিরেকশন-সেন্সিং পেয়ার হিসাবে বা স্বাধীন উপস্থিতি চ্যানেল হিসাবে আলাদাভাবে কাজ করতে পারে। অন্যান্য মোডগুলি গাড়ির আগমন বা প্রস্থানের সাথে যুক্ত পালস আচরণ সরবরাহ করে। এই মাল্টি-মোড কাঠামোটি বিভিন্ন প্রবেশ, প্রস্থান এবং প্যাসেজ-কন্ট্রোল প্রয়োজনীয়তা সহ প্রকল্পগুলি পরিচালনা করা ইন্টিগ্রেটরদের জন্য উপযোগী।
ছয়টি মোডের ওভারভিউ
মোড ১: CH1/CH2 সিকোয়েন্সের উপর ভিত্তি করে দিক-সম্পর্কিত পালস লজিক
মোড ২: ভিন্ন রিলে টাইমিং প্যাটার্ন সহ দিক-সম্পর্কিত উপস্থিতি লজিক
মোড ৩: অন্য সিকোয়েন্সের প্রয়োজনীয়তার জন্য বিকল্প দিকনির্দেশক উপস্থিতি আচরণ
মোড ৪: CH1 এবং CH2 পৃথক উপস্থিতি আউটপুট হিসাবে কাজ করে
মোড ৫: একটি গাড়ি CH1 বা CH2-এ প্রবেশ করলে পালস আউটপুট
মোড ৬: একটি গাড়ি CH1 বা CH2 ছেড়ে যাওয়ার পরে পালস আউটপুট
সংবেদনশীলতা এবং ফ্রিকোয়েন্সি সেটআপ
উভয় ডিটেকশন চ্যানেলের ০.০১৫% থেকে ০.৮% পর্যন্ত আটটি সংবেদনশীলতা সেটিংস রয়েছে। ফ্রিকোয়েন্সি চারটি ধাপে নির্বাচনযোগ্য—হাই, মিডিয়াম-হাই, মিডিয়াম-লো এবং লো—প্রায় ২০-১০০ কিলোহার্টজের মধ্যে। এটি ইনস্টলারকে ডিটেকশন অপ্টিমাইজ করার এবং মাল্টি-লুপ পরিবেশে ক্রস-টক নিয়ন্ত্রণ করার জন্য দুটি স্বাধীন সরঞ্জাম সরবরাহ করে।
গাড়ির উপস্থিতি ব্যবস্থাপনা
ডিটেক্টরটি স্থায়ী উপস্থিতির জন্য কনফিগার করা যেতে পারে, যেখানে একটি গাড়ি লুপ ছেড়ে না যাওয়া পর্যন্ত বা ডিটেক্টর ম্যানুয়ালি রিসেট না হওয়া পর্যন্ত সনাক্ত করা থাকে। স্বাভাবিক মোডে, প্রায় ১০ মিনিট একটানা উপস্থিতির পরে স্বয়ংক্রিয়ভাবে রিসেট হয়। ট্রেলার অ্যাপ্লিকেশনের জন্য একটি বিশেষ সংবেদনশীলতা বৃদ্ধি ফাংশনও সরবরাহ করা হয়।
মূল সুবিধা
- একটি পণ্য একাধিক লেন-কন্ট্রোল আচরণ কভার করে
- দুটি লুপ ইনপুট পৃথক একক-চ্যানেল মডিউলের প্রয়োজনীয়তা হ্রাস করে
- দিকনির্দেশক লজিক প্রবেশ এবং প্রস্থান অ্যাপ্লিকেশন সমর্থন করে
- উপস্থিতি এবং পালস আউটপুট বিভিন্ন কন্ট্রোলার ইনপুট সমর্থন করে
- কমিশনিংয়ের সময় সংবেদনশীলতা এবং ফ্রিকোয়েন্সি সামঞ্জস্য করা যেতে পারে
- LED স্ট্যাটাস ফল্ট ফাইন্ডিং সহজ করতে সাহায্য করে
কনফিগারেশন স্পেসিফিকেশন
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| পণ্য | ডুয়াল লুপ ভেহিকেল ডিটেক্টর |
| লুপ চ্যানেল | CH1 / CH2 |
| ওয়ার্কিং মোড | ৬টি নির্বাচনযোগ্য |
| সংবেদনশীলতা | প্রতি চ্যানেলে ৮টি স্তর |
| সংবেদনশীলতা পরিসীমা | ০.০১৫% সর্বোচ্চ থেকে ০.৮% সর্বনিম্ন |
| ফ্রিকোয়েন্সি পরিসীমা | ২০-১০০ কিলোহার্টজ |
| ফ্রিকোয়েন্সি পছন্দ | হাই / মিডিয়াম-হাই / মিডিয়াম-লো / লো |
| দিকনির্দেশক ফাংশন | সমর্থিত |
| পৃথক উপস্থিতি ফাংশন | সমর্থিত |
| প্রবেশ/প্রস্থান পালস লজিক | নির্বাচনযোগ্য মোড দ্বারা সমর্থিত |
| অটো রিসেট | প্রায় ১০ মিনিট |
| স্থায়ী উপস্থিতি | সমর্থিত |
| ট্রেলার সংবেদনশীলতা বৃদ্ধি | সমর্থিত |
| স্ট্যাটাস ইন্ডিকেশন | পাওয়ার / CH1 / CH2 LED |
| LD-২০০ সাপ্লাই | ১০০-২৪০VAC |
| LD-২০২ সাপ্লাই | ১২-২৪VAC/DC |
অ্যাপ্লিকেশন
- পার্কিং ব্যারিয়ার গেট
- গাড়ির অ্যাক্সেস-কন্ট্রোল লেন
- প্রবেশ এবং প্রস্থান সিকোয়েন্সিং
- বাণিজ্যিক পার্কিং ব্যবস্থাপনা
- শিল্প গাড়ির গেট
- ট্র্যাফিক-কন্ট্রোল ডিটেকশন পয়েন্ট
ইনস্টলেশন বিবেচনা
লুপের পরিধি মোড় সংখ্যা নির্ধারণ করে। উদাহরণস্বরূপ, ম্যানুয়ালটি ৩-৪ মিটার লুপ পরিধির জন্য ছয়টি মোড় এবং ২০ মিটারের বেশি লুপের জন্য দুটি মোড়ের নির্দেশ দেয়। ডুয়াল-লুপ ডিরেকশনাল লেআউটের জন্য, ম্যানুয়ালটি CH1 এবং CH2 কে লেনের সাথে ক্রমানুসারে অবস্থিত পৃথক রাস্তার লুপ হিসাবে দেখায়।
সূচক এবং সুইচ
- পাওয়ার LED (লাল): "পাওয়ার অন" নির্দেশ করতে আলোকিত হয়
- CH1 ডিটেকশন LED:
- স্থিরভাবে জ্বলছে: গাড়ির সনাক্তকরণ
- ধীর গতিতে জ্বলছে: লুপ শর্ট সার্কিট বা অপর্যাপ্ত পাক
- দ্রুত জ্বলছে: লুপ ওপেন সার্কিট বা অতিরিক্ত পাক
- CH2 ডিটেকশন LED:
- স্থিরভাবে জ্বলছে: গাড়ির সনাক্তকরণ
- ধীর গতিতে জ্বলছে: লুপ শর্ট সার্কিট বা অপর্যাপ্ত পাক
- দ্রুত জ্বলছে: লুপ ওপেন সার্কিট বা অতিরিক্ত পাক
সংবেদনশীলতা নির্বাচন
সংবেদনশীলতা এবং ফ্রিকোয়েন্সি সামঞ্জস্য ৭-ওয়ে এবং ১০-ওয়ে ডিপ সুইচ সেটিংসের মাধ্যমে সহজতর করা হয়:
- ডিপ সুইচ কনফিগারেশনের মাধ্যমে ৮টি ভিন্ন সংবেদনশীলতা সেটিংস উপলব্ধ
- ডিপ সুইচ ৬, ৭, এবং ৮ CH1 সংবেদনশীলতা নিয়ন্ত্রণ করে (০.৮ থেকে ০.০১৫)
- ডিপ সুইচ ৩, ৪, এবং ৫ CH2 সংবেদনশীলতা নিয়ন্ত্রণ করে (০.৮ থেকে ০.০১৫)
সুইচ কনফিগারেশন
সুইচ ১ (S1) - চ্যানেল ১ লুপ ফাংশন নির্বাচন:
- DIP ১ এবং DIP ২: উভয় ট্রেলারের জন্য বিশেষ সংবেদনশীলতা বৃদ্ধি (উভয় চ্যানেল)
- D3, D4, D5 এবং সুইচ ২ D1, D2: বিশেষ ফাংশন (মোড১, ২, ৩ ডিরেকশন ডিটেকশন। মোড ৪, ৫, ৬ স্বাভাবিক মোড)
- D6 এবং D7 এবং D8 এবং সুইচ ২ D3 এবং D4 এবং D5: CH1 এবং CH2 সংবেদনশীলতা নির্বাচন (আটটি স্তর)
- D9 এবং D10 এবং Switch2 D6, D7: ফ্রিকোয়েন্সি নির্বাচন (২০ K থেকে ১০০ KHz)
রিসেট বোতাম নোট:ডিপ সুইচগুলিতে কোনও সেটিং পরিবর্তন করা হলে LD-২০০ অবশ্যই রিসেট করতে হবে।
ইনস্টলেশন নির্দেশিকা
- কয়েল কাটার আকার আয়তক্ষেত্রাকার হওয়া উচিত: দৈর্ঘ্য ১.০ থেকে ২.০ মিটার, প্রস্থ ০.৮ থেকে ১.২ মিটার
- যতটা সম্ভব কোণে ডান কোণ এড়িয়ে চলুন
- ইনডাকশন কয়েলের জন্য ফেরোম্যাগনেটিক তার ব্যবহার করুন, মোট দৈর্ঘ্য ৫০০ মিটার পর্যন্ত
- ইনস্টলেশনের সময় পণ্য প্লাগ এবং সকেট উল্লম্ব দিকে রাখুন
সিস্টেম ইন্টিগ্রেশন
JUTAI LD200/202 ডাবল-চ্যানেল ভেহিকেল লুপ ডিটেক্টর সিরিজ, ডিরেকশন রিকগনিশন ফাংশন সহ সজ্জিত, নিম্নলিখিতগুলির সাথে একত্রিত হলে একক-চ্যানেল প্রবেশ এবং প্রস্থান পরিস্থিতির জন্য আদর্শ:
- JUTAI ওয়ান ডোর কন্ট্রোলার (মডেল: AC-11)
- JUTAI গেট ব্যারিয়ার (মডেল: BR-110)
- JUTAI লং-রেঞ্জ RFID রিডার (মডেল: PUHF-9)
- উচ্চ-তাপমাত্রা প্রতিরোধক লুপ কয়েল (মডেল: JTHT-11)
কার্যপ্রণালী
প্রবেশ প্রক্রিয়া
- গাড়ি কমিউনিটি/পার্কিং লটে প্রবেশ করে, একই সাথে দুটি লুপ কয়েল চাপ দেয়
- LD-২০০/২০২ প্রবেশপথে UHF রিডার ট্রিগার করে
- UHF রিডার কার্ড আইডি পড়ে এবং Wiegand আউটপুটের মাধ্যমে কন্ট্রোলারে পাঠায়
- কন্ট্রোলার আইডি বৈধতা যাচাই করে এবং গেট ব্যারিয়ার খোলার জন্য রিলে সিগন্যাল আউটপুট করে
- গাড়ি প্রবেশ করে, ব্যারিয়ার আর্ম স্বয়ংক্রিয়ভাবে নিচে নেমে যায়
- LD-১০০/১০২ নিরাপত্তা এবং অ্যান্টি-স্ম্যাশিং কার্যকারিতা প্রদান করে
প্রস্থান প্রক্রিয়া
- গাড়ি কমিউনিটি/পার্কিং লট ছেড়ে যায়, ভিতরের UHF রিডারের মধ্য দিয়ে যায়
- LD-২০০/LD-২০২ কার্ড পড়ার জন্য UHF রিডার ট্রিগার করে এবং আইডি কন্ট্রোলারে পাঠায়
- কন্ট্রোলার আইডি বৈধতা যাচাই করে এবং গেট ব্যারিয়ার খোলার জন্য রিলে সিগন্যাল আউটপুট করে
- গাড়ি প্রস্থান করে, ব্যারিয়ার আর্ম স্বয়ংক্রিয়ভাবে নিচে নেমে যায়
- LD-১০০/১০২ নিরাপত্তা এবং অ্যান্টি-স্ম্যাশিং কার্যকারিতা প্রদান করে
দিকনির্দেশক সনাক্তকরণ
ডিরেকশন রিকগনিশন ফাংশন নিশ্চিত করে যে গাড়ি অন্য UHF রিডারের মধ্য দিয়ে যাওয়ার সময় ডাবল চ্যানেল লুপ ডিটেক্টর সিগন্যালটি আবার ট্রিগার করবে না, সিস্টেমে শুধুমাত্র প্রবেশ বা প্রস্থান রেকর্ড করে।
স্বাধীন অপারেশন মোড
JUTAI LD-২০০/২০২ ডাবল চ্যানেল লুপ ডিটেক্টর দুটি স্বাধীন একক-চ্যানেল লুপ ডিটেক্টর হিসাবেও কাজ করতে পারে, যা স্ট্যান্ডার্ড ওয়ান-ইন এবং ওয়ান-আউট পার্কিং লটের জন্য উপযুক্ত।
এই কনফিগারেশন প্রতিটি ফাংশনের জন্য পৃথক ডিটেক্টর ব্যবহারের সাথে সম্পর্কিত হার্ডওয়্যার খরচ হ্রাস করে খরচ-সাশ্রয়ী সুবিধা প্রদান করে।
