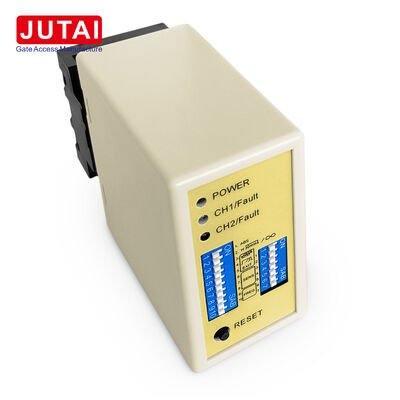

LD-200 ডাবল চ্যানেল পার্কিং লুপ ডিটেক্টর সঙ্গে দিক সনাক্তকরণ উপস্থিতি এবং পালস রিলে আউটপুট

এলডি-২০০ দুটি পার্কিং-লুপ ইনপুটকে উপস্থিতি, পালস এবং গাড়ির-দিক অ্যাপ্লিকেশনের জন্য কনফিগারযোগ্য রিলে লজিকের সাথে একত্রিত করে। এই ডিটেক্টরটি ব্যারিয়ার গেট এবং পার্কিং-কন্ট্রোল ক্যাবিনেটের জন্য ডিজাইন করা হয়েছে যেখানে CH1 এবং CH2 একটি একক ডিভাইসের মাধ্যমে পর্যবেক্ষণ করা প্রয়োজন, যেখানে লেনের ক্রমের উপর ভিত্তি করে বিভিন্ন আউটপুট আচরণ থাকে।

রিলে কনফিগারেশন এই পণ্যের একটি মূল শক্তি। স্বাধীন মোডে, উভয় চ্যানেল পৃথক গাড়ির-উপস্থিতি ডিটেক্টর হিসাবে কাজ করে। পালস মোডে, গাড়ি লুপে প্রবেশ করলে বা ছেড়ে গেলে সংশ্লিষ্ট রিলে আউটপুট তৈরি করে। দিকনির্দেশক মোডে, ডিটেক্টর ভ্রমণের দিক নির্ধারণ করতে এবং প্রোগ্রাম করা রিলে প্রতিক্রিয়া তৈরি করতে CH1 এবং CH2 সক্রিয়করণ ক্রম ব্যবহার করে।

এটি এলডি-২০০ ইনস্টলারদের জন্য আদর্শ করে তোলে যাদের বিভিন্ন লেনের ডিজাইনের জন্য বিভিন্ন ডিটেক্টর নির্বাচন করার পরিবর্তে একাধিক পার্কিং ফাংশন কভার করার জন্য একটি ডুয়াল-চ্যানেল ডিটেক্টর প্রয়োজন।

• ব্যারিয়ার খোলার অনুরোধ
• গাড়ির উপস্থিতি পর্যবেক্ষণ
• প্যাসেজ নিশ্চিতকরণ
• প্রবেশ/প্রস্থান দিকনির্দেশক লজিক
• দুই-জোন সনাক্তকরণ
• গাড়ির-প্রবাহ সংকেত তৈরি

দিকনির্দেশক সনাক্তকরণের জন্য, দুটি পৃথক লুপ গাড়ির পথের সাথে সারিবদ্ধ এবং প্রায় 1 মিটার দূরে অবস্থিত। লুপের মোড় মোট লুপ পরিধির উপর নির্ভর করে নির্বাচন করা হয়। ইনস্টলারদের উভয় লুপ আলাদাভাবে যাচাই করা উচিত, উপযুক্ত সংবেদনশীলতা নির্বাচন করা উচিত এবং কাছাকাছি লুপগুলি হস্তক্ষেপ তৈরি করলে ভিন্ন ফ্রিকোয়েন্সি সেটিংস বেছে নেওয়া উচিত।

• পাওয়ার এলইডি (লাল): "পাওয়ার অন" নির্দেশ করতে জ্বলে
• CH1 সনাক্তকরণ এলইডি:
  • স্থিরভাবে জ্বলে: গাড়ির সনাক্তকরণ
  • ধীর ব্লিঙ্কিং: লুপ শর্ট সার্কিট বা অপর্যাপ্ত পাক
  • দ্রুত ব্লিঙ্কিং: লুপ ওপেন সার্কিট বা অতিরিক্ত পাক
• CH2 সনাক্তকরণ এলইডি:
  • স্থিরভাবে জ্বলে: গাড়ির সনাক্তকরণ
  • ধীর ব্লিঙ্কিং: লুপ শর্ট সার্কিট বা অপর্যাপ্ত পাক
  • দ্রুত ব্লিঙ্কিং: লুপ ওপেন সার্কিট বা অতিরিক্ত পাক

সংবেদনশীলতা এবং ফ্রিকোয়েন্সি সমন্বয় 7-ওয়ে এবং 10-ওয়ে ডিপ সুইচ সেটিংসের মাধ্যমে সহজতর করা হয়:

• ডিপ সুইচ কনফিগারেশনের মাধ্যমে 8টি ভিন্ন সংবেদনশীলতা সেটিংস উপলব্ধ
• ডিপ সুইচ 6, 7, এবং 8 CH1 সংবেদনশীলতা নিয়ন্ত্রণ করে (0.8 থেকে 0.015)
• ডিপ সুইচ 3, 4, এবং 5 CH2 সংবেদনশীলতা নিয়ন্ত্রণ করে (0.8 থেকে 0.015)

সুইচ 1 (S1) - চ্যানেল 1 লুপ ফাংশন নির্বাচন:

• ডিপ 1 এবং ডিপ 2: উভয় ট্রেলারের জন্য বিশেষ সংবেদনশীলতা বৃদ্ধি (উভয় চ্যানেল)
• D3, D4, D5 এবং সুইচ 2 D1, D2: বিশেষ ফাংশন (মোড1, 2, 3 দিক সনাক্তকরণ। মোড 4, 5, 6 সাধারণ মোড)
• D6 & D7 & D8 এবং সুইচ 2 D3 & D4 & D5: CH1 এবং CH2 সংবেদনশীলতা নির্বাচন (আটটি স্তর)
• D9 & D10 এবং সুইচ2 D6, D7: ফ্রিকোয়েন্সি নির্বাচন (20 K থেকে 100 KHz)

• কয়েল কাটার আকার আয়তক্ষেত্রাকার হওয়া উচিত: দৈর্ঘ্য 1.0 থেকে 2.0 মিটার, প্রস্থ 0.8 থেকে 1.2 মিটার
• যতটা সম্ভব কোণে ডান কোণ এড়িয়ে চলুন
• ইনডাকশন কয়েলের জন্য ফেরোম্যাগনেটিক তার ব্যবহার করুন, মোট দৈর্ঘ্য 500 মিটার পর্যন্ত
• ইনস্টলেশনের সময় পণ্য প্লাগ এবং সকেট উল্লম্ব দিকে রাখুন

দিক সনাক্তকরণ ফাংশন সহ JUTAI LD200/202 ডাবল-চ্যানেল ভেহিকেল লুপ ডিটেক্টর সিরিজ, নিম্নলিখিতগুলির সাথে একত্রিত হলে একক-চ্যানেল প্রবেশ এবং প্রস্থান পরিস্থিতির জন্য আদর্শ:

• JUTAI ওয়ান ডোর কন্ট্রোলার (মডেল: AC-11)
• JUTAI গেট ব্যারিয়ার (মডেল: BR-110)
• JUTAI লং-রেঞ্জ RFID রিডার (মডেল: PUHF-9)
• উচ্চ-তাপমাত্রা প্রতিরোধক লুপ কয়েল (মডেল: JTHT-11)

দিক সনাক্তকরণ:দিক সনাক্তকরণ ফাংশন নিশ্চিত করে যে গাড়ি অন্য ইউএইচএফ রিডারের মধ্য দিয়ে যাওয়ার সময় ডাবল চ্যানেল লুপ ডিটেক্টর সংকেত পুনরায় ট্রিগার করবে না, সিস্টেমে শুধুমাত্র প্রবেশ বা প্রস্থান রেকর্ড করে।

JUTAI LD-200/202 ডাবল চ্যানেল লুপ ডিটেক্টর দুটি স্বাধীন একক-চ্যানেল লুপ ডিটেক্টর হিসাবেও কাজ করতে পারে, যা স্ট্যান্ডার্ড ওয়ান-ইন এবং ওয়ান-আউট পার্কিং লটের জন্য উপযুক্ত। এই কনফিগারেশন প্রতিটি ফাংশনের জন্য পৃথক ডিটেক্টর ব্যবহারের সাথে সম্পর্কিত হার্ডওয়্যার খরচ হ্রাস করে খরচ-সাশ্রয়ী সুবিধা প্রদান করে।
