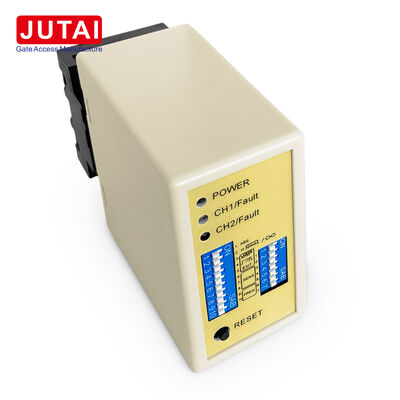

পার্কিং প্রবেশদ্বার, প্রস্থান গেট এবং অ্যাক্সেস কন্ট্রোল সিস্টেমের জন্য ডুয়াল চ্যানেল ইন্ডাকটিভ ভেহিকেল ডিটেক্টর

এই ইন্ডাকটিভ ভেহিকেল ডিটেক্টরটি নিয়ন্ত্রিত গাড়ির প্রবেশদ্বার এবং প্রস্থানগুলির জন্য ডিজাইন করা হয়েছে যেখানে দুটি রোড লুপ গাড়ি, ভ্যান, ট্রাক এবং অন্যান্য যানবাহনের চলাচল পরিচালনা করে। ইউনিটটি একটি ডুয়াল-চ্যানেল প্ল্যাটফর্মে CH1 এবং CH2 পর্যবেক্ষণ করে, সংযুক্ত বাধা গেট বা অ্যাক্সেস কন্ট্রোলারের জন্য রিলে সিগন্যালে লুপ কার্যকলাপ রূপান্তর করে।

পার্কিং প্রবেশদ্বারগুলিতে, প্রথম লুপটি আগত যানবাহন সনাক্ত করে যখন দ্বিতীয়টি উত্তরণ নিশ্চিত করে। প্রস্থান লেনগুলিতে, একই ধারণা প্রস্থান দিকনির্দেশনা যুক্তি সমর্থন করে। যখন লুপগুলি ক্রমানুসারে ইনস্টল করা হয়, তখন ডিটেক্টর CH1 থেকে CH2 বা CH2 থেকে CH1 পর্যন্ত গাড়ির ভ্রমণের দিক নির্ধারণ করে।

রিলে-ভিত্তিক আউটপুটগুলির সাথে, ডিটেক্টরটি সামঞ্জস্যপূর্ণ বাধা কন্ট্রোলার, পার্কিং কন্ট্রোল প্যানেল এবং যানবাহন-অ্যাক্সেস সিস্টেমগুলির সাথে একীভূত হয় যা ড্রাই-কন্টাক্ট বা রিলে-ট্রিগার ইনপুট গ্রহণ করে। সংযুক্ত কন্ট্রোলার নির্দিষ্ট ক্রিয়া নির্ধারণ করে যেমন খোলা, ধরে রাখা, গণনা করা বা উত্তরণ নিশ্চিত করা।

ডিটেক্টরটি ডিআইপি-সুইচ কনফিগারেশনের মাধ্যমে ছয়টি নির্বাচনযোগ্য মোড সরবরাহ করে:

• দিক-সম্পর্কিত পালস আউটপুট
• দিক-সম্পর্কিত উপস্থিতি আউটপুট
• পৃথক CH1 এবং CH2 উপস্থিতি অপারেশন
• একটি লুপে গাড়ি প্রবেশ করলে পালস আউটপুট
• একটি লুপ থেকে গাড়ি বের হওয়ার পরে পালস আউটপুট

এই নমনীয়তা সিস্টেম ইন্টিগ্রেটরদের সাধারণ উপস্থিতি অঞ্চল থেকে দিক-সংবেদনশীল অ্যাপ্লিকেশন পর্যন্ত বিভিন্ন লেন ডিজাইনে একটি একক ডিটেক্টর ব্যবহার করার অনুমতি দেয়।

প্রতিটি লুপ চ্যানেলে আটটি সংবেদনশীলতা পছন্দ (০.০১৫% থেকে ০.৮%) এবং প্রায় ২০-১০০ কিলোহার্টজ জুড়ে চারটি ফ্রিকোয়েন্সি নির্বাচন রয়েছে। এই সমন্বয়গুলি ইনস্টলারদের নির্দিষ্ট লুপ লেআউটের জন্য সিস্টেমের কর্মক্ষমতা অপ্টিমাইজ করতে এবং সংলগ্ন লুপগুলি থেকে হস্তক্ষেপ কমাতে সক্ষম করে।

• একটি ডিটেক্টরে দুটি ইন্ডাকটিভ লুপ চ্যানেল
• লুপ ক্রম থেকে দিক স্বীকৃতি
• উপস্থিতি এবং পালস আউটপুট বিকল্প
• স্বাধীন চ্যানেল অপারেশন ক্ষমতা
• CH1 এবং CH2 এর জন্য আটটি সংবেদনশীলতা সেটিংস
• চারটি ফ্রিকোয়েন্সি নির্বাচন
• স্বয়ংক্রিয় রিসেট এবং স্থায়ী উপস্থিতি মোড
• ট্রেলার সংবেদনশীলতা বৃদ্ধি
• এলইডি-সহায়ক ফল্ট ডায়াগনস্টিকস

• পার্কিং প্রবেশদ্বার নিয়ন্ত্রণ
• পার্কিং প্রস্থান নিয়ন্ত্রণ
• আবাসিক গেট লেন
• বাণিজ্যিক যানবাহন অ্যাক্সেস
• শিল্প সাইট প্রবেশদ্বার
• দুই-লুপ ট্র্যাফিক দিকনির্দেশক যুক্তি

নির্ভরযোগ্য ইন্ডাকটিভ সনাক্তকরণের জন্য সঠিক লুপ ইনস্টলেশন অপরিহার্য। ম্যানুয়ালটি লুপের পরিধির উপর ভিত্তি করে লুপ-টার্ন সুপারিশ সরবরাহ করে এবং ডিটেক্টর প্লাগ এবং সকেট ইনস্টলেশনের জন্য উল্লম্ব ওরিয়েন্টেশন নির্দিষ্ট করে।

• পাওয়ার এলইডি (লাল):"পাওয়ার অন" নির্দেশ করতে আলোকিত হয়
• CH1 সনাক্তকরণ এলইডি:
  • স্থিরভাবে চালু: যানবাহন সনাক্তকরণ
  • ধীর ব্লিঙ্কিং: লুপ শর্ট সার্কিট বা অপর্যাপ্ত মোচড়
  • দ্রুত ব্লিঙ্কিং: লুপ ওপেন সার্কিট বা অতিরিক্ত মোচড়
• CH2 সনাক্তকরণ এলইডি:
  • স্থিরভাবে চালু: যানবাহন সনাক্তকরণ
  • ধীর ব্লিঙ্কিং: লুপ শর্ট সার্কিট বা অপর্যাপ্ত মোচড়
  • দ্রুত ব্লিঙ্কিং: লুপ ওপেন সার্কিট বা অতিরিক্ত মোচড়

৭-ওয়ে এবং ১০-ওয়ে ডিপ সুইচ সেটিংসের মাধ্যমে সংবেদনশীলতা এবং ফ্রিকোয়েন্সি সমন্বয় সহজতর করা হয়:

• ডিপ সুইচ কনফিগারেশনের মাধ্যমে ৮টি ভিন্ন সংবেদনশীলতা সেটিংস উপলব্ধ
• ডিপ সুইচ ৬, ৭, এবং ৮ CH1 সংবেদনশীলতা (০.৮ থেকে ০.০১৫) নিয়ন্ত্রণ করে
• ডিপ সুইচ ৩, ৪, এবং ৫ CH2 সংবেদনশীলতা (০.৮ থেকে ০.০১৫) নিয়ন্ত্রণ করে

সুইচ ১ (S1) - চ্যানেল ১ লুপ ফাংশন নির্বাচন:

• DIP ১ এবং DIP ২: উভয় ট্রেলারের জন্য বিশেষ সংবেদনশীলতা বৃদ্ধি (উভয় চ্যানেল)
• D3, D4, D5 এবং সুইচ ২ D1, D2: বিশেষ ফাংশন (মোড১, ২, ৩ দিক সনাক্তকরণ। মোড ৪, ৫, ৬ সাধারণ মোড)
• D6 এবং D7 এবং D8 এবং সুইচ ২ D3 এবং D4 এবং D5: CH1 এবং CH2 সংবেদনশীলতা নির্বাচন (আটটি স্তর)
• D9 এবং D10 এবং সুইচ২ D6, D7: ফ্রিকোয়েন্সি নির্বাচন (২০ K থেকে ১০০ KHz)

• কয়েল কাটার আকার আয়তক্ষেত্রাকার হওয়া উচিত: দৈর্ঘ্য ১.০ থেকে ২.০ মিটার, প্রস্থ ০.৮ থেকে ১.২ মিটার
• যতটা সম্ভব কোণে ডান কোণ এড়িয়ে চলুন
• ইন্ডাকশন কয়েলের জন্য ফেরোম্যাগনেটিক তার ব্যবহার করুন, মোট দৈর্ঘ্য ৫০০ মিটার পর্যন্ত
• ইনস্টলেশনের সময় পণ্যের প্লাগ এবং সকেট উল্লম্ব দিকে রাখুন

JUTAI LD200/202 ডাবল-চ্যানেল ভেহিকেল লুপ ডিটেক্টর সিরিজ, দিক স্বীকৃতি ফাংশন সহ সজ্জিত, নিম্নলিখিতগুলির সাথে একীভূত হলে একক-চ্যানেল প্রবেশ এবং প্রস্থান পরিস্থিতির জন্য আদর্শ:

• JUTAI ওয়ান ডোর কন্ট্রোলার (মডেল: AC-11)
• JUTAI গেট ব্যারিয়ার (মডেল: BR-110)
• JUTAI লং-রেঞ্জ আরএফআইডি রিডার (মডেল: PUHF-9)
• উচ্চ-তাপমাত্রা প্রতিরোধের লুপ কয়েল (মডেল: JTHT-11)

দিক স্বীকৃতি ফাংশন নিশ্চিত করে যে ডাবল চ্যানেল লুপ ডিটেক্টর গাড়ি অন্য UHF রিডার অতিক্রম করার সময় সংকেতটি আবার ট্রিগার করবে না, সিস্টেমে শুধুমাত্র প্রবেশ বা প্রস্থান রেকর্ড রেকর্ড করে।

JUTAI LD-200/202 ডাবল চ্যানেল লুপ ডিটেক্টর দুটি স্বাধীন একক-চ্যানেল লুপ ডিটেক্টর হিসাবেও কাজ করতে পারে, যা স্ট্যান্ডার্ড এক-ইন এবং এক-আউট পার্কিং লটগুলির জন্য উপযুক্ত। এই কনফিগারেশন প্রতিটি ফাংশনের জন্য পৃথক ডিটেক্টর ব্যবহারের সাথে সম্পর্কিত হার্ডওয়্যার খরচ হ্রাস করে খরচ-সাশ্রয়ী সুবিধা প্রদান করে।
