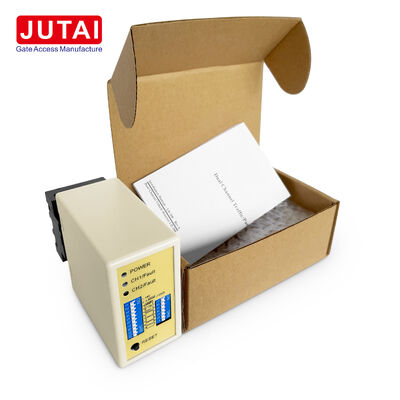

এলডি-২০০ পার্কিং বাধা ডাবল লুপ ডিটেক্টর ৮ স্তরের সংবেদনশীলতা এবং যানবাহনের দিক সনাক্তকরণ সহ
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | JUTAI |
| সাক্ষ্যদান | CE |
| মডেল নম্বার | এলডি-200 |
| নথি | LD-200.202.pdf |
| ন্যূনতম চাহিদার পরিমাণ | 1 |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | কার্টুন |
| ডেলিভারি সময় | 5 - 8 কার্যদিবস |
| পরিশোধের শর্ত | T/T, L/C, D/A, D/P, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল, আলিপে |
| যোগানের ক্ষমতা | প্রতি মাসে 1000 টুকরা |
পণ্যের বিবরণ
| মডেল | LD-200 / LD-202 | লুপ ইনপুট | CH1 লুপ + CH2 লুপ |
|---|---|---|---|
| ফ্রিকোয়েন্সি রেঞ্জ | 20-100KHZ | দিক নির্ণয় | সমর্থিত |
| স্বয়ংক্রিয় রিসেট সময় | সাধারণ মোডে 10 মিনিট | LD-200 পাওয়ার সাপ্লাই | 100-240VAC |
| সনাক্তকরণ চ্যানেল | 2টি চ্যানেল | LD-202 পাওয়ার সাপ্লাই | 12-24 ভ্যাক/ডিসি |
| সংবেদনশীলতা পরিসীমা | 0.015% থেকে 0.8% | কাজের মোড | 6 নির্বাচনযোগ্য মোড |
| সংবেদনশীলতার মাত্রা | চ্যানেল প্রতি 8টি স্তর | স্বাধীন সনাক্তকরণ | CH1 এবং CH2 স্বাধীন সনাক্তকরণ সমর্থিত |
| বিশেষভাবে তুলে ধরা | এলডি-২০০ পার্কিং বাধা লুপ ডিটেক্টর,সংবেদনশীলতা নিয়ন্ত্রণ সহ দ্বৈত লুপ ডিটেক্টর,যানবাহনের দিক সনাক্তকরণ লুপ ডিটেক্টর |
||
পণ্যের বর্ণনা
এলডি-২০০ পার্কিং বাধা ডাবল লুপ ডিটেক্টর
পণ্যের সংক্ষিপ্ত বিবরণ
এলডি-২০০ গাড়ি পার্কিং বাধা ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে যার জন্য দুটি সেন্সিং লুপ, নিয়মিত সনাক্তকরণ সংবেদনশীলতা এবং যানবাহনের দিকনির্দেশের তথ্য প্রয়োজন।এই দ্বৈত-চ্যানেল ডিটেক্টর একটি একক ইউনিটে CH1 এবং CH2 লুপ ইনপুট গ্রহণ করে, এটি প্রবেশদ্বার, প্রস্থান পথ এবং বাধা সিস্টেমগুলির জন্য আদর্শ করে তোলে যা উভয় পদ্ধতির এবং নিরাপত্তা লুপ ব্যবহার করে।
প্রধান কমিশনিং সুবিধাগুলিতে প্রতি চ্যানেলে আট-পদক্ষেপ সংবেদনশীলতা সমন্বয় অন্তর্ভুক্ত রয়েছে, যা 0.015% (সর্বাধিক সংবেদনশীলতা) থেকে 0.8% (সর্বনিম্ন সংবেদনশীলতা) পর্যন্ত।এটি ইনস্টলারদের লুপ জ্যামিতি এবং সাইটের অবস্থার সাথে সঠিকভাবে ডিটেক্টর প্রতিক্রিয়া মেলে.
যখন লুপগুলি ক্রমাগতভাবে সাজানো হয়, তখন CH1 এবং CH2 অ্যাক্টিভেশন ক্রমের উপর ভিত্তি করে LD-200 গাড়ির দিকনির্দেশনা সনাক্ত করে।সংযুক্ত পার্কিং বাধা নিয়ামকদের জন্য প্রয়োজনীয় উপস্থিতি বা পলস আচরণ তৈরি করতে ডিআইপি সুইচগুলির মাধ্যমে একাধিক দিকের মোড নির্বাচন করা যেতে পারে.
প্রধান পণ্য সুবিধা
একক ডিটেক্টরে ডাবল লুপ ইনপুট
প্রতি চ্যানেলে আটটি নির্বাচনযোগ্য সংবেদনশীলতা স্তর
ধারাবাহিক লুপ অ্যাক্টিভেশন ব্যবহার করে দিক সনাক্তকরণ
ছয়টি কনফিগারযোগ্য কাজের মোড
20-100kHz নির্বাচনযোগ্য ফ্রিকোয়েন্সি পরিসীমা
স্থায়ী উপস্থিতি বা স্বয়ংক্রিয় রিসেট মোড
পৃথক CH1 এবং CH2 অবস্থা নির্দেশ
লুপ খোলা/সংক্ষিপ্ত ডায়াগনস্টিক ইঙ্গিত
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| মডেল | LD-200 |
| ডিটেক্টরের ধরন | দুই-চ্যানেল ইনডাকটিভ লুপ ডিটেক্টর |
| পাওয়ার ইনপুট | 100-240VAC |
| লুপ ইনপুট | CH1 / CH2 |
| সংবেদনশীলতার পদক্ষেপ | প্রতি চ্যানেলে ৮টি |
| সর্বোচ্চ সংবেদনশীলতা | 0০১৫% |
| নিম্ন সংবেদনশীলতা | 0.৮% |
| নির্বাচনযোগ্য ফ্রিকোয়েন্সি | ২০-১০০ কিলোহার্টজ |
| ফ্রিকোয়েন্সি ব্যান্ড | 4 |
| অপারেটিং লজিক | ৬টি মোড |
| দিক সনাক্তকরণ | হ্যাঁ। |
| স্বতন্ত্র উপস্থিতি মোড | হ্যাঁ। |
| পালস ফাংশন | হ্যাঁ। |
| স্বাভাবিক স্বয়ংক্রিয় রিসেট | প্রায় ১০ মিনিট |
| স্থায়ী উপস্থিতি মোড | হ্যাঁ। |
| ট্রেলার সংবেদনশীলতা ফাংশন | হ্যাঁ। |
| আউটপুট | CH1 রিলে COM/NO; CH2 রিলে COM/NO |
সংবেদনশীলতা নিয়ন্ত্রণ
প্রতিটি চ্যানেলে আটটি স্তরের স্বাধীন সংবেদনশীলতা সেটিং রয়েছেঃ ০.১৫%, ০.০২%, ০.০৪%, ০.০৮%, ০.১২%, ০.২%, ০.৫% বা ০.৮%।ট্রেলার অ্যাপ্লিকেশনের জন্য একটি বিশেষ সংবেদনশীলতা বৃদ্ধি ফাংশন অন্তর্ভুক্ত করা হয়, দীর্ঘ যানবাহন বা ট্রেলারগুলি লুপের উপর দিয়ে যাওয়ার সময় অবাঞ্ছিত রিলে মুক্তি রোধ করে।
বাধা লাইনের জন্য দিক সনাক্তকরণ
জোড়াযুক্ত লুপ ব্যবহার করে, ডিটেক্টর প্রবেশ বা প্রস্থান আন্দোলন সনাক্ত করে। CH1-to-CH2 অ্যাক্টিভেশন এক দিকের প্রতিনিধিত্ব করে, যখন CH2-to-CH1 বিপরীতমুখী প্রতিনিধিত্ব করে।একাধিক দিকনির্দেশক অপারেটিং মোডগুলি পার্কিং বাধা বা অ্যাক্সেস-কন্ট্রোল সিস্টেম লজিকের সাথে মেলে এমন আউটপুট আচরণের অনুমতি দেয়.
পার্কিং অ্যাপ্লিকেশন
- এন্ট্রি ব্যারিয়ারের কাছে পৌঁছানো এবং পাস সনাক্তকরণ
- এক্সট্র্যাক্ট ব্যারিয়ার গাড়ির মুক্তির যুক্তি
- বাণিজ্যিক গাড়ি পার্কিংয়ের ল্যান
- আবাসিক যানবাহনের দরজা
- টিকিট বা অ্যাক্সেস নিয়ন্ত্রিত গাড়ির প্রবেশদ্বার
- দিকনির্দেশক যানবাহন প্রবাহ পর্যবেক্ষণ
ইনস্টলেশন এবং হস্তক্ষেপ নিয়ন্ত্রণ
ঘনিষ্ঠভাবে ইনস্টল করা একাধিক লুপের জন্য, ডিটেক্টর ফ্রিকোয়েন্সি উচ্চ, মাঝারি-উচ্চ, মাঝারি-নিম্ন, বা নিম্ন সেট করা যেতে পারে।প্রতিবেশী লুপ সিস্টেমে বিভিন্ন ফ্রিকোয়েন্সি নির্বাচন ব্যবহার ক্রস-টক হস্তক্ষেপ হ্রাস করে.
সূচক এবং সুইচ
- পাওয়ার এলইডি (রেড):"পাওয়ার অন" নির্দেশ করে আলোকিত হয়
- CH1 সনাক্তকরণ LED:
- স্থির চালুঃ যানবাহন সনাক্তকরণ
- ধীর মোমবাতিঃ লুপ শর্ট সার্কিট বা অপর্যাপ্ত twists
- দ্রুত ঝলকানিঃ লুপ খোলা সার্কিট বা অত্যধিক twists
- CH2 সনাক্তকরণ LED:
- স্থির চালুঃ যানবাহন সনাক্তকরণ
- ধীর মোমবাতিঃ লুপ শর্ট সার্কিট বা অপর্যাপ্ত twists
- দ্রুত ঝলকানিঃ লুপ খোলা সার্কিট বা অত্যধিক twists
সংবেদনশীলতা নির্বাচন
সংবেদনশীলতা এবং ফ্রিকোয়েন্সি সমন্বয় 7-মুখী এবং 10-মুখী ডিপ সুইচ সেটিংগুলির মাধ্যমে সহজতর করা হয় যার মধ্যে আটটি ভিন্ন সংবেদনশীলতা স্তর কনফিগারেশনের মাধ্যমে উপলব্ধ।
স্যুইচ কনফিগারেশন
সুইচ ১ (এস১) - চ্যানেল ১ লুপ ফাংশন নির্বাচনঃ
- DIP 1 & DIP 2: উভয় ট্রেলারের জন্য বিশেষ সংবেদনশীলতা বৃদ্ধি (উভয় চ্যানেল)
- D3, D4, D5 এবং সুইচ 2 D1, D2: বিশেষ ফাংশন (মোড 1, 2, 3 দিক সনাক্তকরণ। মোড 4, 5, 6 স্বাভাবিক মোড)
- D6 & D7 & D8 এবং সুইচ 2 D3 & D4 & D5: CH1 এবং CH2 সংবেদনশীলতা নির্বাচন (আট স্তর)
- D9 & D10 এবং Switch2 D6, D7: ফ্রিকোয়েন্সি নির্বাচন (20 K থেকে 100 KHz)
রিসেট বোতাম নোটঃডিপ সুইচগুলিতে প্রতিবার সেটিং পরিবর্তন করার সময় এলডি-২০০ পুনরায় সেট করা উচিত।
ইনস্টলেশন নির্দেশিকা
- কয়েল কাটা আকার আয়তক্ষেত্রাকার হওয়া উচিতঃ দৈর্ঘ্য 1.0 থেকে 2.0 মিটার, প্রস্থ 0.8 থেকে 1.2 মিটার
- কোণে যতটা সম্ভব ডান কোণ এড়িয়ে চলুন
- ইনডাকশন কয়েল জন্য ফেরোম্যাগনেটিক তার ব্যবহার করুন, মোট দৈর্ঘ্য 500 মিটার পর্যন্ত
- ইনস্টলেশনের সময় পণ্য প্লাগ এবং সকেট উল্লম্ব দিক রাখা
সিস্টেম ইন্টিগ্রেশন
JUTAI LD200/202 ডাবল-চ্যানেল যানবাহন লুপ ডিটেক্টর সিরিজটি দিক সনাক্তকরণ ফাংশন সহ একক চ্যানেল প্রবেশ এবং প্রস্থান দৃশ্যের জন্য আদর্শ যখন সংহত করা হয়ঃ
- JUTAI এক দরজা নিয়ামক (মডেলঃ AC-11)
- জুটাই গেট বাধা (মডেলঃ BR-110)
- জুটাই লং রেঞ্জ আরএফআইডি রিডার (মডেলঃ পিইউএইচএফ-৯)
- উচ্চ তাপমাত্রা প্রতিরোধের লুপ কয়েল (মডেলঃ JTHT-11)
কার্যকরী নীতি
প্রবেশ প্রক্রিয়াঃ
- গাড়ি কমিউনিটি / পার্কিং লটে প্রবেশ করে, একযোগে দুটি লুপ কয়েল টিপুন
- LD-200/202 প্রবেশদ্বারে ইউএইচএফ পাঠককে ট্রিগার করে
- ইউএইচএফ পাঠক কার্ড আইডি পড়ে এবং উইগ্যান্ড আউটপুট মাধ্যমে নিয়ামক পাঠায়
- নিয়ামক আইডি বৈধতা যাচাই করে এবং গেট বাধা খুলতে রিলে সংকেত আউটপুট
- গাড়ি প্রবেশ করে, বাধা বাহু স্বয়ংক্রিয়ভাবে কমায়
- LD-100/102 নিরাপত্তা এবং বিরোধী-ধসে কার্যকারিতা প্রদান করে
প্রস্থান প্রক্রিয়াঃ
- গাড়ির প্রস্থান কমিউনিটি / পার্কিং লট, UHF পাঠক ভিতরে পাস
- LD-200/LD-202 ইউএইচএফ পাঠককে কার্ড পড়তে এবং নিয়ামককে আইডি পাঠাতে ট্রিগার করে
- নিয়ামক আইডি বৈধতা যাচাই করে এবং গেট বাধা খুলতে রিলে সংকেত আউটপুট
- গাড়ির প্রস্থান, বাধা আর্ম স্বয়ংক্রিয়ভাবে lowers
- LD-100/102 নিরাপত্তা এবং বিরোধী-ধসে কার্যকারিতা প্রদান করে
দিক সনাক্তকরণ
দিশা স্বীকৃতি ফাংশন নিশ্চিত করে যে গাড়িটি অন্য ইউএইচএফ পাঠকের পাশ দিয়ে গেলে ডাবল চ্যানেল লুপ ডিটেক্টরটি আবার সিগন্যালটি ট্রিগার করে না,সিস্টেমে শুধুমাত্র প্রবেশ বা প্রস্থান রেকর্ড রেকর্ডিং.
স্বাধীন অপারেশন মোড
জুটাই এলডি-২০০/২০২ ডাবল চ্যানেল লুপ ডিটেক্টর দুটি স্বতন্ত্র একক চ্যানেল লুপ ডিটেক্টর হিসাবেও কাজ করতে পারে, যা স্ট্যান্ডার্ড ওয়ান-ইন এবং ওয়ান-আউট পার্কিংয়ের জন্য উপযুক্ত।এই কনফিগারেশন প্রতিটি ফাংশনের জন্য পৃথক ডিটেক্টর ব্যবহারের সাথে সম্পর্কিত হার্ডওয়্যার খরচ হ্রাস করে খরচ সাশ্রয়ের সুবিধা প্রদান করে.
