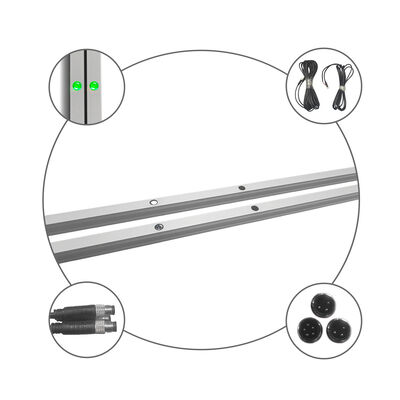

CG15-8L12 শিল্প দরজার নিরাপত্তা লাইট কার্টেন, ১২ মিটার সনাক্তকরণ পরিসীমা, ৮-বিম ইনফ্রারেড গ্রিড এবং IP67 সুরক্ষা

JUTAI CG15-8L12 হল একটি কমপ্যাক্ট গুদাম পোর্টাল ফটোইলেকট্রিক সেফটি লাইট কার্টেন যা দ্রুত-কার্যকরী শিল্প দরজা, গ্যারেজ দরজা, কোল্ড স্টোরেজ দরজা, সেকশনাল দরজা, রোলার শাটার এবং লোডিং ডক দরজার জন্য ডিজাইন করা হয়েছে।

এটি একটি ৮-বিম ইনফ্রারেড ডিটেকশন সিস্টেম ব্যবহার করে যা ক্রস-ডিটেকশন প্রযুক্তির সাথে মিলিত হয়ে দরজার মুখে একটি বিস্তৃত প্রতিরক্ষামূলক গ্রিড তৈরি করে। যখন কোনও যানবাহন, ফর্কলিফ্ট, পথচারী বা অন্য কোনও বাধা ইনফ্রারেড গ্রিডকে বাধা দেয়, তখন রিসিভার অবিলম্বে রিলে আউটপুট স্ট্যাটাস পরিবর্তন করে এবং ডোর কন্ট্রোলারে একটি সুরক্ষা সংকেত পাঠায়।

CG15-8L12 বিশেষ করে সেই প্রকল্পগুলির জন্য উপযুক্ত যেখানে একটি কমপ্যাক্ট গ্রিড মিনি-স্টাইলের সুরক্ষা সেন্সর প্রয়োজন। এটি গুদাম পোর্টাল প্রস্তুতকারক এবং সিস্টেম ইন্টিগ্রেটরদের জন্য একটি বিকল্প সমাধান সরবরাহ করে যারা একটি স্লিম-প্রোফাইল, দীর্ঘ-দূরত্ব এবং আবহাওয়া-প্রতিরোধী ডোর সুরক্ষা সেন্সর খুঁজছেন।

একটি বেসিক প্যারালাল-বিম ফটোকল সিস্টেমের বিপরীতে, CG15-8L12 অনুভূমিক এবং ক্রসিং ইনফ্রারেড বিমগুলিকে একত্রিত করে একটি ঘন প্রতিরক্ষামূলক ডিটেকশন গ্রিড তৈরি করে।

এই নকশাটি পৃথক অপটিক্যাল পয়েন্টগুলির মধ্যে অন্ধ এলাকা কমাতে সাহায্য করে এবং গুদাম পোর্টাল খোলার ক্ষেত্রে বাধা সনাক্তকরণ উন্নত করে।

ট্রান্সমিটার এবং রিসিভার সর্বোচ্চ ১২ মিটার পর্যন্ত সনাক্তকরণ দূরত্ব সমর্থন করে, যা সেন্সরটিকে প্রশস্ত গুদাম পোর্টাল, গুদাম প্রবেশদ্বার এবং বড় লোডিং ডক খোলার জন্য উপযুক্ত করে তোলে।

স্লিম অ্যালুমিনিয়াম হাউজিং দরজার রেলের ভিতরে বা দরজার ফ্রেমে বাইরে ইনস্টল করা যেতে পারে। এর কমপ্যাক্ট গঠন সীমিত ইনস্টলেশন স্থানের অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

সেন্সর দুটি অপারেটিং মোড সমর্থন করে:

সাধারণ মোড:কোনও বাধাগ্রস্ত ইনফ্রারেড বিম অবিলম্বে সুরক্ষা আউটপুট পরিবর্তন করে।

লুকানো মোড:দরজার রেল বা দরজার কাঠামোর কারণে স্থির বাধাগুলি সেটআপের সময় লুকানো যেতে পারে, যা অবশিষ্ট সনাক্তকরণ এলাকাকে স্বাভাবিকভাবে কাজ করতে দেয়।

এই ফাংশনটি বিশেষভাবে দরকারী যখন লাইট কার্টেন একটি গুদাম পোর্টাল গাইড রেলের ভিতরে ইনস্টল করা হয়।

IP67-রেটেড হাউজিং অভ্যন্তরীণ অপটিক্যাল এবং ইলেকট্রনিক উপাদানগুলিকে ধুলো, আর্দ্রতা এবং জল থেকে রক্ষা করতে সাহায্য করে।

এটি গুদাম পোর্টাল, আর্দ্র গুদাম, কোল্ড স্টোরেজ প্রবেশদ্বার এবং বহিরাগত অ্যাক্সেস অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

স্লিম অ্যালুমিনিয়াম অ্যালয় প্রোফাইল যান্ত্রিক শক্তি, ক্ষয় প্রতিরোধ ক্ষমতা এবং দীর্ঘমেয়াদী স্থিতিশীলতা প্রদান করে যা কঠিন শিল্প পরিবেশে প্রয়োজন।

রিসিভার NO, NC এবং COM রিলে যোগাযোগ সরবরাহ করে, যা সহজে সংযোগের অনুমতি দেয়:

• দ্রুত-কার্যকরী শিল্প ডোর কন্ট্রোলার
• গ্যারেজ ডোর কন্ট্রোলার
• রোলার শাটার কন্ট্রোলার
• পিএলসি সিস্টেম
• অ্যাক্সেস কন্ট্রোল সরঞ্জাম
• সেফটি রিলে সার্কিট

ফটোইলেকট্রিক সেফটি লাইট কার্টেনটি দরজার খোলার বিপরীত দিকে ইনস্টল করা একটি ইনফ্রারেড ট্রান্সমিটার এবং একটি রিসিভার নিয়ে গঠিত।

ট্রান্সমিটার রিসিভারের দিকে একাধিক ইনফ্রারেড বিম নির্গত করে। ক্রস-ডিটেকশন প্রযুক্তি অপটিক্যাল পয়েন্টগুলির মধ্যে অতিরিক্ত তির্যক সনাক্তকরণ পথ তৈরি করে, একটি গ্রিড-স্টাইলের প্রতিরক্ষামূলক এলাকা তৈরি করে।

যখন সমস্ত বিম সঠিকভাবে প্রাপ্ত হয়, তখন রিলে তার স্বাভাবিক অপারেটিং অবস্থায় থাকে।

যখন একটি ফর্কলিফ্ট, যানবাহন, পথচারী বা বস্তু সনাক্তকরণ গ্রিডকে বাধা দেয়, তখন রিসিভার রিলে আউটপুট পরিবর্তন করে এবং গুদাম পোর্টাল কন্ট্রোলারে একটি সংকেত পাঠায়। কন্ট্রোলার তখন প্রোগ্রাম করা ডোর লজিকের উপর নির্ভর করে দরজা বন্ধ করা, পুনরায় খোলা বা বন্ধ হওয়া প্রতিরোধ করতে পারে।

সাধারণ মোডে, কোনও সক্রিয় ইনফ্রারেড বিম বাধাগ্রস্ত হলে একটি আউটপুট সংকেত তৈরি হয়।

এই মোডটি বহিরাগত ডোর-ফ্রেম ইনস্টলেশন এবং অ্যাপ্লিকেশনগুলির জন্য সুপারিশ করা হয় যেখানে সম্পূর্ণ সেন্সিং এলাকা সক্রিয় থাকতে হবে।

সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:

• উচ্চ-গতির পিভিসি দরজা
• গ্যারেজ দরজা
• সেকশনাল ওভারহেড দরজা
• রোলার শাটার দরজা
• গুদাম প্রবেশদ্বার
• লোডিং ডক দরজা

লুকানো মোড ডিজাইন করা হয়েছে:

দ্রুত-কার্যকরী শিল্প দরজা

গ্যারেজ দরজা

কোল্ড স্টোরেজ দরজা

লোডিং ডক দরজা

সেকশনাল দরজা

রোলার শাটার

• প্রধান সুবিধা
• কমপ্যাক্ট গ্রিড মিনি-স্টাইলের গুদাম পোর্টাল সেন্সর
• ৮-বিম ক্রস-ডিটেকশন ইনফ্রারেড গ্রিড
• ১২ মিটার পর্যন্ত দীর্ঘ-দূরত্ব সনাক্তকরণ
• ১৫০০ মিমি স্লিম অ্যালুমিনিয়াম প্রোফাইল
• সাধারণ এবং লুকানো অপারেটিং মোড
• অভ্যন্তরীণ রেল বা বাহ্যিক ফ্রেম মাউন্টিংয়ের জন্য উপযুক্ত
• IP67 ধুলো-প্রমাণ এবং জলরোধী নির্মাণ
• NO, NC এবং COM রিলে আউটপুট
• দ্রুত ৩০ ms সনাক্তকরণ প্রতিক্রিয়া
• যানবাহন, ফর্কলিফ্ট এবং পথচারী সনাক্তকরণের জন্য উপযুক্ত
• গুদাম পোর্টাল কন্ট্রোলারের সাথে সহজ ইন্টিগ্রেশন

কমপ্যাক্ট গ্রিড-স্টাইলের ডোর সুরক্ষার জন্য বিকল্প সমাধান

CG15-8L12 গুদাম পোর্টাল প্রকল্পগুলির জন্য ডিজাইন করা হয়েছে যা সাধারণত কমপ্যাক্ট গ্রিড-স্টাইলের বা মিনি ফটোইলেকট্রিক সেফটি লাইট কার্টেন সেন্সর ব্যবহার করে।

এর স্লিম প্রোফাইল, ক্রসড ডিটেকশন বিম সনাক্তকরণ, লুকানো ফাংশন এবং রিলে আউটপুট এটিকে প্রতিস্থাপন প্রকল্প, নতুন ডোর উৎপাদন এবং কাস্টমাইজড গুদাম পোর্টাল সুরক্ষা সিস্টেমের জন্য উপযুক্ত করে তোলে।

ইনস্টলেশন সুপারিশ

দরজার খোলার বিপরীত দিকে উল্লম্বভাবে ট্রান্সমিটার এবং রিসিভার ইনস্টল করুন।

• নিশ্চিত করুন যে:
• উভয় প্রোফাইল একই উচ্চতায় ইনস্টল করা হয়েছে।
• অপটিক্যাল পৃষ্ঠগুলি একে অপরের দিকে মুখ করে আছে।
• প্রোফাইলগুলি সমান্তরাল এবং মোচড়ানো নয়।
• ইনস্টলেশন পৃষ্ঠটি অনমনীয় এবং কম্পন-প্রতিরোধী।
• পাওয়ার এবং সিগন্যাল কেবলগুলি মোটর এবং ইনভার্টার কেবলগুলি থেকে আলাদা।
• ডোর কন্ট্রোলারের সাথে সংযোগ করার আগে রিলে আউটপুট লজিক নিশ্চিত করা হয়েছে।
• লুকানো মোডটি কেবল সেন্সরটি সঠিকভাবে সারিবদ্ধ হওয়ার পরেই কনফিগার করা হয়।

• প্যাকেজ সামগ্রী
• ১ × ইনফ্রারেড ট্রান্সমিটার
• ১ × ইনফ্রারেড রিসিভার
• সংযোগ কেবল
• মাউন্টিং আনুষাঙ্গিক
