JUTAI CG15-8L12 ৮ বিম গ্রিড মিনি সেফটি সেন্সর, ১২মি ডিটেকশন রেঞ্জ এবং ইন্ডাস্ট্রিয়াল ডোরের জন্য IP67 সুরক্ষা সহ

জুটাই সিজি১৫-৮এল১২ হল একটি স্পেস-ইফেক্টিভ কারখানা প্রবেশদ্বার সিস্টেম ফটো ইলেকট্রিক নিরাপত্তা বাধা দ্রুত রোল দরজা, গ্যারেজ দরজা, কোল্ড স্টোরেজ দরজা, সেকশনাল দরজা,রোলার শাটার এবং লোডিং ডকের দরজা.

এটি একটি 8-রশ্মি ইনফ্রারেড সনাক্তকরণ সিস্টেম ব্যবহার করে ক্রস-ডিটেকশন প্রযুক্তির সাথে মিলিত হয় দরজা জুড়ে একটি বৃহত্তর প্রতিরক্ষামূলক গ্রিড গঠন করতে।পথচারী বা অন্যান্য বাধা ইনফ্রারেড গ্রিড বিরতি, রিসিভার অবিলম্বে রিলে আউটপুট অবস্থা পরিবর্তন এবং দরজা নিয়ামক একটি নিরাপত্তা সংকেত পাঠায়।

CG15-8L12 বিশেষত এমন প্রকল্পগুলির জন্য উপযুক্ত যেখানে একটি স্থান-কার্যকর গ্রিড মিনি-স্টাইলের সুরক্ষা সেন্সর প্রয়োজন।এটি কারখানার প্রবেশদ্বার সিস্টেম নির্মাতারা এবং সিস্টেম ইন্টিগ্রেটরদের জন্য একটি বিকল্প সমাধান প্রদান করে, দীর্ঘ দূরত্ব এবং আবহাওয়া প্রতিরোধী দরজা সুরক্ষা সেন্সর।

একটি সাধারণ সমান্তরাল-রশ্মি ফটোসেল সিস্টেমের বিপরীতে, CG15-8L12 একটি ঘন প্রতিরক্ষামূলক সনাক্তকরণ গ্রিড তৈরি করতে অনুভূমিক এবং ক্রসিং ইনফ্রারেড রশ্মি একত্রিত করে।

এই নকশাটি পৃথক অপটিকাল পয়েন্টগুলির মধ্যে অন্ধ এলাকা হ্রাস করতে সহায়তা করে এবং কারখানার প্রবেশের সিস্টেমের খোলার মাধ্যমে বস্তুর সনাক্তকরণ উন্নত করে।

ট্রান্সমিটার এবং রিসিভার সর্বোচ্চ 12 মিটার পর্যন্ত সনাক্তকরণ দূরত্ব সমর্থন করে, সেন্সরটি প্রশস্ত কারখানা প্রবেশদ্বার সিস্টেম, গুদাম প্রবেশদ্বার এবং বড় লোডিং ডক খোলার জন্য উপযুক্ত করে তোলে.

পাতলা অ্যালুমিনিয়াম হাউজিংটি দরজার রেলের ভিতরে বা দরজার ফ্রেমের বাইরে ইনস্টল করা যেতে পারে। এর স্থান-নিরাপদ কাঠামো এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে ইনস্টলেশন স্থান সীমিত।

সেন্সর দুটি অপারেটিং মোড সমর্থন করেঃ

স্বাভাবিক মোডঃ
যেকোনো বিরতিযুক্ত ইনফ্রারেড রে তাৎক্ষণিকভাবে নিরাপত্তা আউটপুট পরিবর্তন করে।

লুকানো মোডঃ
দরজার রেল বা দরজার কাঠামোর কারণে স্থির বাধাগুলি সেটআপের সময় লুকিয়ে রাখা যেতে পারে, যা অবশিষ্ট সনাক্তকরণ অঞ্চলটিকে স্বাভাবিকভাবে কাজ চালিয়ে যাওয়ার অনুমতি দেয়।

এই ফাংশনটি বিশেষত দরকারী যখন হালকা পর্দাটি কারখানার প্রবেশদ্বার সিস্টেমের গাইড রেলের ভিতরে ইনস্টল করা হয়।

আইপি ৬৭ রেটযুক্ত হাউজিং অভ্যন্তরীণ অপটিক্যাল এবং ইলেকট্রনিক উপাদানগুলিকে ধুলো, আর্দ্রতা এবং জলের সংস্পর্শে আসার বিরুদ্ধে রক্ষা করতে সহায়তা করে।

এটি কারখানার প্রবেশদ্বার সিস্টেম, আর্দ্র গুদাম, কোল্ড স্টোরেজ প্রবেশদ্বার এবং বহিরঙ্গন অ্যাক্সেস অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

পাতলা অ্যালুমিনিয়াম খাদ প্রোফাইল যান্ত্রিক শক্তি, জারা প্রতিরোধের এবং দীর্ঘমেয়াদী স্থিতিশীলতা চাহিদা শিল্প পরিবেশে প্রদান করে।

রিসিভারটি NO, NC এবং COM রিলে পরিচিতি সরবরাহ করে, যা নিম্নলিখিতগুলির সাথে সহজ সংযোগের অনুমতি দেয়ঃ

• র্যাপিড রোল ডোর কন্ট্রোলার
• গ্যারেজ দরজার নিয়ন্ত্রক
• রোলার শাটারের নিয়ন্ত্রক
• পিএলসি সিস্টেম
• অ্যাক্সেস নিয়ন্ত্রণ সরঞ্জাম
• নিরাপত্তা রিলে সার্কিট

টেকনিক্যাল স্পেসিফিকেশন

ফটো ইলেকট্রিক নিরাপত্তা বাধাটি একটি ইনফ্রারেড ট্রান্সমিটার এবং একটি রিসিভার দিয়ে গঠিত যা দরজার খোলার বিপরীত দিকে ইনস্টল করা আছে।

ট্রান্সমিটার রিসিভারের দিকে একাধিক ইনফ্রারেড রেজ প্রেরণ করে। ক্রস-ডিটেকশন প্রযুক্তি অপটিকাল পয়েন্টগুলির মধ্যে অতিরিক্ত ডায়াগনাল সনাক্তকরণ পথ তৈরি করে,একটি গ্রিড-স্টাইল সুরক্ষা এলাকা গঠন.

যখন সমস্ত রাশির সঠিকভাবে গ্রহণ করা হয়, রিলে তার স্বাভাবিক অপারেটিং অবস্থায় থাকে।

যখন একটি ফর্কলিফ্ট, যানবাহন, পথচারী বা বস্তু সনাক্তকরণ গ্রিডকে বাধাগ্রস্ত করে, তখন রিসিভার রিলে আউটপুট পরিবর্তন করে এবং কারখানার প্রবেশ সিস্টেমের নিয়ামককে একটি সংকেত প্রেরণ করে।কন্ট্রোলার তারপর বন্ধ করতে পারেন, পুনরায় খুলুন বা দরজা বন্ধ করতে বাধা দিন, প্রোগ্রাম করা দরজা লজিক উপর নির্ভর করে।

স্বাভাবিক মোডে, যেকোনো সক্রিয় ইনফ্রারেড রেজের বিচ্ছিন্নতা একটি আউটপুট সংকেত উৎপন্ন করে।

এই মোডটি বাইরের দরজার ফ্রেম ইনস্টলেশনের জন্য এবং অ্যাপ্লিকেশনগুলির জন্য প্রস্তাবিত যেখানে সম্পূর্ণ সেন্সিং এলাকা সক্রিয় থাকতে হবে।

সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছেঃ

• উচ্চ গতির পিভিসি দরজা
• গ্যারেজ দরজা
• সেকশনাল ওভারহেড দরজা
• রোলার শাটার দরজা
• গুদামের প্রবেশদ্বার
• লোডিং ডকের দরজা

লুকানো মোড ডিজাইন করা হয়েছেঃ যখন হালকা পর্দা দরজা গাইড রেল ভিতরে ইনস্টল করা হয়,দরজার দেহটি নীচে নেমে যায় এবং ইনফ্রারেড রশ্মিগুলিকে উপরে থেকে নীচে অবরুদ্ধ করে এমন পরিস্থিতিকে স্বাভাবিক মোড হিসাবে বিবেচনা করা হয় এবং রিলেটি ট্রিগার করে না; যখন কোন বস্তু দরজা দ্বারা ব্লক করা ছাড়া অন্য ইনফ্রারেড বিকিরণ ব্লক, নিরাপত্তা বিরোধী smashing ফাংশন দরজা খুলতে ট্রিগার করা হয়

দরজা বন্ধ হওয়ার আগে বা সময় ফোর্কলিফ্ট, যানবাহন, পথচারী এবং পণ্য সনাক্ত করে, দরজা নিয়ামককে দরজা বন্ধ বা পুনরায় খোলার জন্য সহায়তা করে।

আবাসিক, বাণিজ্যিক এবং ভূগর্ভস্থ গ্যারেজ দরজা সিস্টেমের জন্য অতিরিক্ত দরজা নিরাপত্তা সনাক্তকরণ প্রদান করে।

আইপি 67 অ্যালুমিনিয়াম হাউজিং সাধারণত হিমায়িত গুদামগুলির আশেপাশে পাওয়া আর্দ্র, ঠান্ডা এবং ঘনীভুত পরিবেশের জন্য উপযুক্ত।

লজিস্টিক লোডিং এলাকা এবং গুদাম ডকিং প্রবেশদ্বারগুলির চারপাশে একটি সুরক্ষা ইনফ্রারেড সনাক্তকরণ গ্রিড সরবরাহ করে।

উর্ধ্বতন বিভাগের দরজার বন্ধের এলাকা পর্যবেক্ষণের জন্য দরজার ফ্রেম বা গাইড রেল বরাবর ইনস্টল করা যেতে পারে।

শিল্প ও বাণিজ্যিক রোলার শাটার দরজা সিস্টেমের জন্য বস্তু সনাক্তকরণ প্রদান করে।

• স্থান-নিরাপদ গ্রিড মিনি-স্টাইল কারখানার প্রবেশের সিস্টেম সেন্সর
• ৮-রশ্মি ক্রস ডিটেকশন ইনফ্রারেড গ্রিড
• ১২ মিটার পর্যন্ত দূরত্বের সনাক্তকরণ
• 1500 মিমি পাতলা অ্যালুমিনিয়াম প্রোফাইল
• স্বাভাবিক এবং লুকানো অপারেটিং মোড
• অভ্যন্তরীণ রেল বা বাহ্যিক ফ্রেম মাউন্ট করার জন্য উপযুক্ত
• IP67 ধুলো এবং জলরোধী নির্মাণ
• NO, NC এবং COM রিলে আউটপুট
• দ্রুত 30ms সনাক্তকরণ প্রতিক্রিয়া
• যানবাহন, ফোর্কলিফ্ট এবং পথচারী সনাক্তকরণের জন্য উপযুক্ত
• কারখানার প্রবেশদ্বার সিস্টেমের নিয়ামকদের সাথে সহজ একীকরণ
• OEM এবং ODM কাস্টমাইজেশন উপলব্ধ

সিজি১৫-৮এল১২ কারখানার প্রবেশদ্বার সিস্টেম প্রকল্পগুলির জন্য ডিজাইন করা হয়েছে যা সাধারণত স্থান-কার্যকর গ্রিড-স্টাইল বা মিনি ফটো-বৈদ্যুতিক সুরক্ষা বাধা সেন্সর ব্যবহার করে।

এর পাতলা প্রোফাইল, ক্রসিং রেম সনাক্তকরণ, লুকানো ফাংশন এবং রিলে আউটপুট এটি প্রতিস্থাপন প্রকল্পের জন্য উপযুক্ত,নতুন দরজা উৎপাদন এবং কাস্টমাইজড কারখানা প্রবেশদ্বার সিস্টেম নিরাপত্তা সিস্টেম.

একটি বিদ্যমান নিয়ামক, ক্যাবল সংজ্ঞা, আউটপুট লজিক এবং ইনস্টলেশন মাত্রা সঙ্গে সামঞ্জস্যতা অন্য ব্র্যান্ড বা মডেল প্রতিস্থাপন করার আগে নিশ্চিত করা উচিত।

ট্রান্সমিটার এবং রিসিভারকে দরজা খোলার বিপরীত দিকে উল্লম্বভাবে ইনস্টল করুন।

নিশ্চিত হয়ে নিন যে:

• উভয় প্রোফাইল একই উচ্চতায় ইনস্টল করা হয়।
• অপটিক্যাল পৃষ্ঠতল একে অপরের মুখোমুখি।
• প্রোফাইলগুলি সমান্তরাল এবং বাঁকা নয়।
• ইনস্টলেশনের পৃষ্ঠটি শক্ত এবং কম্পন প্রতিরোধী।
• পাওয়ার এবং সিগন্যাল ক্যাবলগুলি মোটর এবং ইনভার্টার ক্যাবল থেকে পৃথক করা হয়।
• দরজা নিয়ামক সংযোগ করার আগে রিলে আউটপুট লজিক নিশ্চিত করা হয়।
• সেন্সর সঠিকভাবে সমন্বয় করা হলেই লুকানো মোড কনফিগার করা হয়।
• দরজাটি ব্যবহারের আগে পুরো সনাক্তকরণ অঞ্চলটি পরীক্ষা করা হয়।

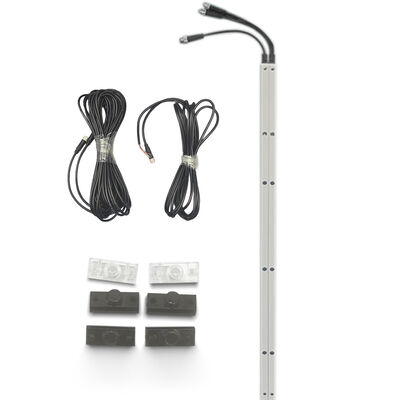

• 1 × ইনফ্রারেড ট্রান্সমিটার
• 1 × ইনফ্রারেড রিসিভার
• সংযোগ ক্যাবল
• মাউন্টিং আনুষাঙ্গিক
• ইনস্টলেশনের নির্দেশাবলী
