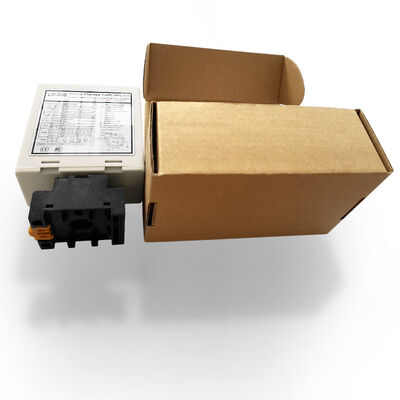

LD-200 ডুয়াল চ্যানেল লুপ ডিটেক্টর, ১৬-লেভেল সেনসিটিভিটি, স্থিতিশীল যানবাহন উপস্থিতি আউটপুট এবং ২০-২০০০μH সেন্সিং রেঞ্জ সহ

পার্কিং বুম বাধা গেটের জন্য ডুয়াল চ্যানেল লুপ ডিটেক্টর 110-240VAC (48 থেকে 63Hz) - পার্কিং ম্যানেজমেন্ট এবং অ্যাক্সেস নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলির জন্য উন্নত যানবাহন সনাক্তকরণ সিস্টেম।

• বিস্তৃত সেন্সিং রেঞ্জ এবং উচ্চ সংবেদনশীলতাঃ15 থেকে 2000μH পর্যন্ত বিস্তৃত সেন্সিং রেঞ্জ সহ বিভিন্ন যানবাহনের সঠিক সনাক্তকরণ
• স্বয়ংক্রিয় পুনরায় সেট ফাংশনঃত্রুটির ক্ষেত্রে স্বয়ংক্রিয়ভাবে পুনরায় সেট করে সিস্টেমের স্থিতিশীলতা বাড়ায়
• দিক সনাক্তকরণঃযানবাহনের গতিপথের উপর ভিত্তি করে সঠিক সক্রিয়করণ
• ৪০০০০ ভোল্ট বিদ্যুৎ সুরক্ষাঃদৃঢ় সুরক্ষা দীর্ঘমেয়াদী স্থায়িত্ব নিশ্চিত করে
• বিস্তৃত অপারেটিং পরিবেশঃ-40°C থেকে +70°C পর্যন্ত স্থিতিশীল পারফরম্যান্স

যানবাহন সনাক্তকরণঃইনডাক্টিভ সেন্সিং প্রযুক্তি ব্যবহার করে ইনডাক্ট্যান্সের পরিবর্তনের ভিত্তিতে সঠিকভাবে যানবাহন সনাক্ত করে

দিক সনাক্তকরণঃসঠিক গেট কন্ট্রোলের জন্য নির্দিষ্ট যানবাহন গতিপথ চিহ্নিত করে

স্বয়ংক্রিয় পুনরায় সেট করুনঃত্রুটিগুলির সময় স্বয়ংক্রিয়ভাবে পুনরায় সেট করে ম্যানুয়াল হস্তক্ষেপ দূর করে

রিলে আউটপুটঃগেট কন্ট্রোল, ট্রাফিক ম্যানেজমেন্ট এবং যানবাহন গণনার জন্য রিলে আউটপুট সংকেত সরবরাহ করে

• ট্রাফিক ম্যানেজমেন্ট সিস্টেম
• গেট অটোমেশন
• পার্কিং সুবিধা ব্যবস্থাপনা
• অ্যাক্সেস নিয়ন্ত্রণ ব্যবস্থা
• ট্রাফিক লাইট নিয়ন্ত্রণ
• যানবাহন গণনা এবং বিশ্লেষণ

পাওয়ার এলইডি (রেড):যখন "প্যাটার অন" হয় তখন আলোকিত হয়

CH1 সনাক্তকরণ LED:

• ক্রমাগতঃ যানবাহন সনাক্তকরণ
• ধীর মোমবাতিঃ লুপ শর্ট সার্কিট বা অপর্যাপ্ত twists
• দ্রুত ঝলকানিঃ লুপ খোলা সার্কিট বা অত্যধিক twists

CH2 সনাক্তকরণ LED:

• ক্রমাগতঃ যানবাহন সনাক্তকরণ
• ধীর মোমবাতিঃ লুপ শর্ট সার্কিট বা অপর্যাপ্ত twists
• দ্রুত ঝলকানিঃ লুপ খোলা সার্কিট বা অত্যধিক twists

সপ্তমুখী এবং দশমুখী ডিপ সুইচ সেটিং ব্যবহার করে সংবেদনশীলতা এবং ফ্রিকোয়েন্সি সমন্বয়ঃ

• ডিপ সুইচ 6, 7, 8 নিয়ন্ত্রণ CH1 সংবেদনশীলতা (0.8 থেকে 0.015)
• ডিপ সুইচ 3, 4, 5 নিয়ন্ত্রণ CH2 সংবেদনশীলতা (0.8 থেকে 0.015)

চ্যানেল 1 লুপ ফাংশন নির্বাচন

বিশেষ ফাংশন সেটিং

CH1 এবং CH2 সংবেদনশীলতা নির্বাচন

ফ্রিকোয়েন্সি সেটিং

• ইনডাকশন কয়েল (মোট দৈর্ঘ্য 500 মিটার পর্যন্ত) এর জন্য ফেরোম্যাগনেটিক তার ব্যবহার করুন
• কয়েল কাটার আকারঃ আয়তক্ষেত্রাকার 1.0-2.0m দৈর্ঘ্য * 0.8-1.2m প্রস্থ
• কোণে ডান কোণ এড়িয়ে চলুন
• ইনস্টলেশনের সময় পণ্য প্লাগ এবং সকেট উল্লম্ব দিক রাখা

সুপারিশকৃত কয়েল ইনস্টলেশন ওভারভিউ

সঠিক ইনস্টলেশনের দিকনির্দেশ

JUTAI LD200/202 ডাবল চ্যানেল যানবাহন লুপ ডিটেক্টর সিরিজএকক চ্যানেল এন্ট্রি এবং আউটপুট অ্যাপ্লিকেশনের জন্য দিক সনাক্তকরণ ফাংশন সহ

• JUTAI এক দরজা নিয়ামক (মডেলঃ AC-11)
• জুটাই গেট বাধা (মডেলঃ BR-110)
• জুটাই লং রেঞ্জ আরএফআইডি রিডার (মডেলঃ পিইউএইচএফ-৯)
• উচ্চ তাপমাত্রা প্রতিরোধের লুপ কয়েল (মডেলঃ JTHT-11)

এটি নিশ্চিত করে যে গাড়িটি অন্য ইউএইচএফ পাঠকের পাশ দিয়ে গেলে ডাবল চ্যানেল লুপ ডিটেক্টর আবার সিগন্যালটি ট্রিগার করে না, সঠিক প্রবেশ / প্রস্থান রেকর্ড বজায় রাখে।

দিক চিনার ফাংশন

জুটাই এলডি-২০০/২০২ স্ট্যান্ডার্ড ওয়ান-ইন এবং ওয়ান-আউট পার্কিংয়ের জন্য দুটি স্বতন্ত্র এক-চ্যানেল লুপ ডিটেক্টর হিসাবে কাজ করতে পারেঃ

• এক লুপ কয়েল পাঠক ট্রিগার এবং কার্ড reads
• অন্যান্য লুপ কয়েল বাধা বিরোধী-ধসে ফাংশন প্রদান করে
• হার্ডওয়্যারের প্রয়োজনীয়তা হ্রাস করে ব্যয় সাশ্রয়ের সুবিধা

স্বতন্ত্র কাজ মোড কনফিগারেশন

অতিরিক্ত পণ্য দৃশ্য

পণ্য ইনস্টলেশনের উদাহরণ

সিস্টেম অ্যাপ্লিকেশন ডায়াগ্রাম
