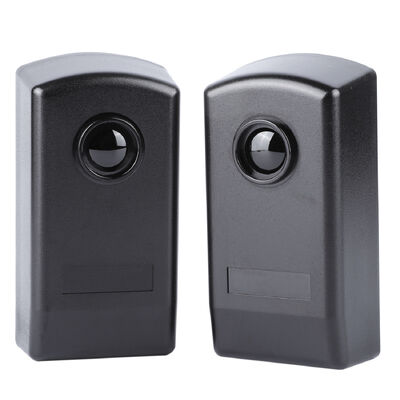

প্যাকেজ মোট ওজন 0.25 কেজি একক বিম ফটোসেল সেন্সর 20M পরিসীমা বৈশিষ্ট্যযুক্ত স্বয়ংক্রিয় দরজা জন্য আদর্শ IP65 রেটেড টেকসই
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | JUTAI |
| সাক্ষ্যদান | CE |
| মডেল নম্বার | IR-20 |
| নথি | JUTAI Wired Photocell IR-20...20.pdf |
| ন্যূনতম চাহিদার পরিমাণ | 1 |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | কার্টুন |
| ডেলিভারি সময় | 5 - 8 কার্যদিবস |
| পরিশোধের শর্ত | T/T, L/C, D/A, D/P, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল, মানিগ্রাম, আলিপে |
| যোগানের ক্ষমতা | প্রতি মাসে 1000 টুকরা |
পণ্যের বিবরণ
| আইপি রেটিং | IP65 | সনাক্তকরণ পরিসীমা | 30মি |
|---|---|---|---|
| টাইপ | তারযুক্ত | এইচএস কোড | 8531901000 |
| প্যাকেজের আকার | 12.00 সেমি * 11.70 সেমি * 4.30 সেমি | প্যাকেজের মোট ওজন | 0.25 কেজি |
| বিশেষভাবে তুলে ধরা | 20M রেঞ্জ অটোমেটিক ডোর ফটোসেল সেন্সর,20 এম আইপি 65 স্বয়ংক্রিয় দরজা ফটোসেল সেন্সর,আইপি৬৫ অটোমেটিক ডোর ফটোসেল সেন্সর |
||
পণ্যের বর্ণনা
স্বয়ংক্রিয় দরজার জন্য 20M পরিসীমা সহ একক বিম ফটোসেল সেন্সর
জুটাই আইআর-২০এম সিঙ্গল বিম ফটোসেল সেন্সর একটি পেশাদার-গ্রেড ইনফ্রারেড সনাক্তকরণ সমাধান যা স্বয়ংক্রিয় দরজা সিস্টেম এবং সুরক্ষা-সমালোচনামূলক অটোমেশন দৃশ্যের জন্য বিশেষভাবে ডিজাইন করা হয়েছে।একটি ট্রান্স-রেজ সেন্সর হিসাবে একটি ট্রান্সমিটার (টিএক্স) এবং রিসিভার (আরএক্স) জুড়ে, এটি একটি অদৃশ্য, সুনির্দিষ্ট ইনফ্রারেড রেজ তৈরি করে যা 20 মিটার সনাক্তকরণ পরিসীমা সহ, ফাঁদ এড়াতে এবং অপারেশনাল সুরক্ষা বাড়ানোর জন্য নির্ভরযোগ্য বাধা সনাক্তকরণ সরবরাহ করে।IP55 আবহাওয়া প্রতিরোধের রেটিং সহ, ব্যাপক ভোল্টেজ সামঞ্জস্য, এবং শিল্প-গ্রেড স্থায়িত্ব, এটি স্বয়ংক্রিয় স্লাইডিং দরজা, স্লিং দরজা, উচ্চ গতির রোল-আপ দরজা, এবং বিশ্বব্যাপী অ্যাক্সেস নিয়ন্ত্রণ সিস্টেমের জন্য বিশ্বস্ত পছন্দ।
পণ্যের সংক্ষিপ্ত বিবরণ
IR-20M সেন্সরটি একটি সরল ট্রান্স-রশ্মি নীতিতে কাজ করে, যা TX থেকে RX পর্যন্ত একটি ফোকাসযুক্ত ইনফ্রারেড রশ্মি নির্গত করে।বা বাধা ঊর্ধ্বমুখী রাশির গতি বিঘ্নিত করে, আরএক্সের অভ্যন্তরীণ রিলে তাত্ক্ষণিকভাবে ট্রিগার হয়, স্বয়ংক্রিয় দরজা নিয়ামককে বন্ধ, বিপরীত দিক, বা বিরতি অপারেশন বন্ধ করার জন্য একটি সংকেত পাঠায়।
ইউভি-প্রতিরোধী ইঞ্জিনিয়ারিং প্লাস্টিক এবং একটি রাবারযুক্ত কেসিং দিয়ে নির্মিত, সেন্সর জোড়াটি বাইরের উপাদান, ধুলো এবং তাপমাত্রা ওঠানামা সহ্য করতে নির্মিত।এটি উচ্চ ট্রাফিক বাণিজ্যিক 24/7 অবিচ্ছিন্ন দায়িত্ব জন্য ডিজাইন করা হয়, শিল্প এবং পাবলিক পরিবেশে যেখানে নির্ভরযোগ্যতা এবং নিরাপত্তা আলোচনাযোগ্য নয়।
মূল বৈশিষ্ট্য ও সুবিধা
আবহাওয়া প্রতিরোধী ও দীর্ঘস্থায়ী নির্মাণ
- আইপি৫৫ প্রবেশ সুরক্ষাঃকার্যকরভাবে ধূলিকণা প্রবেশ এবং যে কোনও দিক থেকে নিম্ন-চাপের জল জেটগুলি প্রতিরোধ করে, অতিরিক্ত সুরক্ষা ছাড়াই সরাসরি ইনডোর / আউটডোর ইনস্টলেশন সক্ষম করে।
- ব্রড ভোল্টেজ সামঞ্জস্যঃ12-24V এসি / ডিসিতে কাজ করে (অ-পোলারিজড), স্ট্যান্ডার্ড স্বয়ংক্রিয় দরজা পাওয়ার সরবরাহ এবং নিয়ন্ত্রণ সিস্টেমের সাথে নির্বিঘ্নে সংহত করে।
- তাপমাত্রা প্রতিরোধ ক্ষমতাঃ-১০ ডিগ্রি সেলসিয়াস থেকে +৬০ ডিগ্রি সেলসিয়াস পর্যন্ত স্থিতিশীলভাবে কাজ করে, বিভিন্ন জলবায়ু এবং কাজের অবস্থার সাথে মানিয়ে নেয়।
নির্ভরযোগ্য ২০ মিটার সনাক্তকরণ
- দীর্ঘ দূরত্বের পারফরম্যান্সঃএটি একটি স্থিতিশীল, ফোকাসযুক্ত ইনফ্রারেড রেজ সরবরাহ করে, যার সর্বাধিক পরিসীমা 20 মিটার, প্রশস্ত দরজা খোলার জন্য উপযুক্ত এবং বড় অ্যাক্সেস অঞ্চল।
- এন্টি-ইন্টারফারেন্স ডিজাইনঃঅপ্টিমাইজড অপটিক্যাল প্রযুক্তি পরিবেষ্টিত আলো, বৃষ্টি বা ধূলিকণা দ্বারা সৃষ্ট মিথ্যা ট্রিগারগুলিকে হ্রাস করে, জটিল পরিবেশে সঠিক সনাক্তকরণ নিশ্চিত করে।
- স্বজ্ঞাত অবস্থা সূচকঃআরএক্স-এ একটি লাল এলইডি-অফ রয়েছে যখন রাশির বাধা নেই (স্বাভাবিক অপারেশন) এবং যখন বিরতি হয় তখন চালু থাকে দ্রুত সারিবদ্ধকরণ এবং রিয়েল-টাইম স্থিতি পরীক্ষা করার জন্য।
সহজ ইনস্টলেশন ও ইউনিভার্সাল ইন্টিগ্রেশন
- ডাবল মাউন্ট অপশনঃদেয়াল মাউন্ট (3x 5 মিমি ড্রিল হোলস স্ক্রু অ্যাঙ্কর সহ) এবং ধাতব পৃষ্ঠের মাউন্ট (3x 3 মিমি স্ব-ট্যাপিং স্ক্রু) সমর্থন করে, বিভিন্ন ইনস্টলেশন দৃশ্যকল্পের সাথে খাপ খাইয়ে নেয়।
- বহুমুখী রিলে আউটপুটঃসাধারণ (COM, টার্মিনাল 4), স্বাভাবিকভাবে বন্ধ (NC, টার্মিনাল 5) এবং স্বাভাবিকভাবে খোলা (NO, টার্মিনাল 6) টার্মিনালগুলির সাথে SPDT (সিঙ্গল পোল ডাবল থ্রো) রিলে, যে কোনও স্বয়ংক্রিয় দরজা নিয়ামক, পিএলসির সাথে সামঞ্জস্যপূর্ণ,বা অ্যালার্ম সিস্টেম.
- সরলীকৃত ওয়্যারিংঃস্পষ্ট টার্মিনাল লেবেলিং (পাওয়ারের জন্য TX: 1-2; পাওয়ারের জন্য RX: 1-3, রিলে আউটপুটের জন্য 4-6) ইনস্টলেশন ত্রুটি হ্রাস করে এবং সেটআপের সময় সাশ্রয় করে।
স্বয়ংক্রিয় দরজার জন্য নিরাপত্তা-কেন্দ্রিক নকশা
- ফাঁদে পড়ার প্রতিরোধঃস্বয়ংক্রিয় দরজার জন্য সমালোচনামূলক নিরাপত্তা প্রয়োজনীয়তা পূরণ করে, সংঘর্ষ এবং মানুষ, পোষা প্রাণী, বা বস্তুর ফাঁদে পড়া রোধ করে।
- শিল্প-গ্রেড নির্ভরযোগ্যতাঃউচ্চমানের উপাদান এবং শক্তিশালী কেসিং উচ্চ ফ্রিকোয়েন্সি ব্যবহারের দৃশ্যকল্পগুলিতে দীর্ঘমেয়াদী কর্মক্ষমতা নিশ্চিত করে (যেমন শপিং মল, বিমানবন্দর, হাসপাতাল) ।
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| মডেল | IR-20M |
| সনাক্তকরণ নীতি | একক লাইম-ড্রাইভ লাইম (ট্রান্সমিটার + রিসিভার জোড়া) |
| সর্বোচ্চ সনাক্তকরণ ব্যাপ্তি | ২০ মিটার (অভ্যন্তরীণ/বহিরাগত) |
| পাওয়ার সাপ্লাই | ১২-২৪ ভোল্ট এসি/ডিসি (পোলারাইজড নয়) |
| সর্বাধিক TX অপারেটিং বর্তমান | ≤ 25mA |
| সর্বাধিক RX অপারেটিং বর্তমান | ≤ 35mA |
| আউটপুট প্রকার | 1 পরিবর্তন রিলে (এসপিডিটি) |
| রিলে যোগাযোগের রেটিং | সর্বোচ্চ ৫০০ এমএ @ ৪৮ ভি এসি/ডিসি |
| প্রবেশ সুরক্ষা রেটিং | আইপি৫৫ |
| অপারেটিং তাপমাত্রা পরিসীমা | -১০°সি থেকে +৬০°সি |
| আবাসনের উপাদান | রাবার কেসিং সহ ইঞ্জিনিয়ারিং প্লাস্টিক |
| রিসিভার সূচক | লাল এলইডি (বাতি বিচ্ছিন্ন হলে চালু হয়) |
| টার্মিনাল কনফিগারেশন | TX: 1-2 (পাওয়ার); RX: 1-3 (পাওয়ার), 4 (COM), 5 (NC), 6 (NO) |
| মাউন্ট হোল স্পেসিফিকেশন | দেয়ালঃ 3x 5 মিমি; ধাতুঃ 3x 3 মিমি |
| মাত্রা (L×W×H) | 90.63mm × 44.90mm × 30.00mm |
সাধারণ অ্যাপ্লিকেশন
- স্বয়ংক্রিয় স্লাইডিং দরজা:শপিং মল, অফিস ভবন, বিমানবন্দর এবং হাসপাতালগুলি বন্ধের সময় ফাঁদে পড়া রোধ করে।
- সুইং ডোরস এবং রোল-আপ ডোরসঃসংঘর্ষ এড়াতে শিল্প প্রতিষ্ঠান, গুদাম ও খুচরা দোকানগুলোতে বাধা সনাক্ত করা।
- গ্যারেজ দরজা এবং পার্কিং বাধাঃবাসস্থান এবং বাণিজ্যিক পার্কিং এলাকা যা যানবাহন বা পথচারী উপস্থিত থাকলে নিরাপদ অপারেশন নিশ্চিত করে।
- অ্যাক্সেস কন্ট্রোল সিস্টেমঃদরজা, গেট, এবং সীমাবদ্ধ এলাকার জন্য পেরিমিটার সুরক্ষা, যখন রাশির লঙ্ঘন হয় তখন অ্যালার্ম বা অ্যাক্সেস অস্বীকার করা হয়।
- পাবলিক বিল্ডিং এর প্রবেশদ্বার:ট্রেন স্টেশন, হাসপাতাল এবং স্কুলগুলি উচ্চ ট্র্যাফিক স্বয়ংক্রিয় দরজা সিস্টেমের জন্য নিরাপত্তা বৃদ্ধি করে।
ইনস্টলেশন ও ওয়্যারিং গাইড
- মাউন্ট প্রস্তুতিঃTX এবং RX এর মধ্যে একটি পরিষ্কার দৃষ্টিভঙ্গির সাথে একটি অবস্থান নির্বাচন করুন। দেয়ালের জন্য, 3x 5 মিমি গর্তগুলি ড্রিল করুন এবং স্ক্রু অ্যাঙ্করগুলি ইনস্টল করুন; ধাতব পৃষ্ঠগুলির জন্য, স্ব-ট্যাপিং স্ক্রুগুলির জন্য 3x 3 মিমি গর্তগুলি ড্রিল করুন।
- ওয়্যারিং সংযোগঃ
- TX টার্মিনাল ১ এবং ২ এ ১২-২৪ ভোল্ট এসি/ডিসি পাওয়ার সংযোগ করুন।
- একই পাওয়ার সাপ্লাইকে RX টার্মিনাল ১, ২ বা ৩ (ভোল্টেজ-ম্যাচড) এ সংযুক্ত করুন।
- আপনার স্বয়ংক্রিয় দরজা নিয়ামক বা অ্যালার্ম সিস্টেমে 4 (COM), 5 (NC), এবং 6 (NO) এর RX টার্মিনালগুলিকে ওয়্যার করুন।
- সমন্বয়ঃটিএক্স এবং আরএক্সের অবস্থানগুলি সামঞ্জস্য করুন যতক্ষণ না আরএক্সের লাল এলইডি বন্ধ হয়ে যায়, যা একটি স্থিতিশীল রাশির সংযোগ নির্দেশ করে।
- চূড়ান্ত পরীক্ষাঃসরবরাহিত স্ক্রুগুলির সাথে সামনের প্যানেলগুলিকে সুরক্ষিত করুন। বিম বিরতি দিয়ে পরীক্ষা করুন RX LED চালু হয় এবং দরজা নিয়ামক সঠিকভাবে সাড়া দেয় (বন্ধ বা বিপরীত) ।
কেন জুটাই আইআর-২০এম সিঙ্গল বিম ফটোসেল সেন্সর বেছে নেবেন?
- স্বয়ংক্রিয় দরজার জন্য উপযুক্তঃঅপ্টিমাইজড ডিজাইন স্বয়ংক্রিয় দরজা সিস্টেমের নির্দিষ্ট নিরাপত্তা এবং কর্মক্ষমতা চাহিদা পূরণ করে।
- প্রমাণিত নির্ভরযোগ্যতা:শিল্প-গ্রেড উপাদান এবং আবহাওয়া-প্রতিরোধী নির্মাণ চাহিদাপূর্ণ পরিবেশে ধারাবাহিক অপারেশন নিশ্চিত করে।
- সার্বজনীন সামঞ্জস্যতাঃসমস্ত প্রধান স্বয়ংক্রিয় দরজা নিয়ামক এবং পাওয়ার সরবরাহের সাথে কাজ করে, ইন্টিগ্রেশন জটিলতা হ্রাস করে।
- খরচ-কার্যকর নিরাপত্তাঃপ্রতিযোগিতামূলক মূল্যে উচ্চমানের পারফরম্যান্স, সামগ্রিক সিস্টেম খরচ কমানো।
- বিশ্বস্ত ব্র্যান্ড সাপোর্টঃশেনজেন জুটাই কম কোং লিমিটেড দ্বারা তৈরি, একটি পেশাদার সরবরাহকারী বিশ্বব্যাপী প্রযুক্তিগত সহায়তা সহ সুরক্ষা এবং অটোমেশন উপাদান।
আপনার স্বয়ংক্রিয় দরজা সিস্টেমের নিরাপত্তা এবং নির্ভরযোগ্যতা JUTAI IR-20M সিঙ্গল বিম ফটোসেল সেন্সরের সাথে আপগ্রেড করুন। বিস্তারিত স্পেসিফিকেশন, মূল্য এবং প্রযুক্তিগত সহায়তার জন্য আমাদের সাথে যোগাযোগ করুন।
