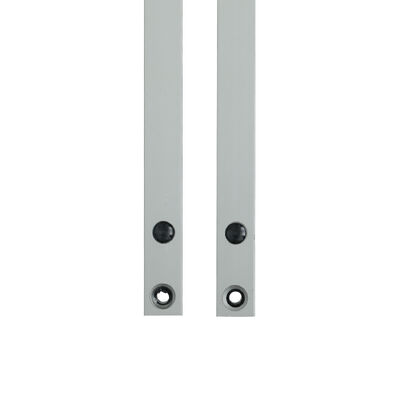

NO/NC আউটপুট এবং দ্রুত প্রতিক্রিয়া সহ দরজা সিস্টেমের জন্য মাল্টি-বিম নিরাপত্তা সেন্সর
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | JUTAI |
| সাক্ষ্যদান | CE |
| মডেল নম্বার | CL20-8L |
| নথি | CL05-8L User Manual.pdf |
| ন্যূনতম চাহিদার পরিমাণ | 1 |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | কার্টুন |
| ডেলিভারি সময় | 5 - 8 কার্যদিবস |
| পরিশোধের শর্ত | T/T, L/C, D/A, D/P, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল, মানিগ্রাম, আলিপে |
| যোগানের ক্ষমতা | প্রতি মাসে 1000 টুকরা |
পণ্যের বিবরণ
| আইপি রেটিং | IP67 | ফাংশন | ব্ল্যাঙ্কিং |
|---|---|---|---|
| দূরত্ব অনুভব করছেন | 8 মি | উপাদান | অ্যালুমিনিয়াম খাদ |
| বৈশিষ্ট্য | জারা প্রতিরোধী | পাওয়ার ভোল্টেজ | DC12-24v |
| অপারেটিং তাপমাত্রা | -20 ~ 60 ℃ ℃ | অপারেটিং বর্তমান | <৫০ এমএ |
| আউটপুট | No/Nc, COM | বর্তমান কাজ | <20mA@DC12V-24V |
| স্পেসিফিকেশন | 2000*21*15 মিমি | ||
| বিশেষভাবে তুলে ধরা | NO/NC আউটপুট নিরাপত্তা সেন্সর,দরজা সিস্টেম নিরাপত্তা সেন্সর,মাল্টি-রশ্মি নিরাপত্তা সেন্সর |
||
পণ্যের বর্ণনা
দরজার সিস্টেমের জন্য মাল্টি-বিম সেফটি সেন্সর, NO/NC আউটপুট এবং দ্রুত প্রতিক্রিয়া সহ
JUTAI CL20-8L মাল্টি-বিম সেফটি সেন্সর হল দরজার সিস্টেমের জন্য তৈরি একটি পেশাদার সুরক্ষা ডিভাইস, যেখানে ৮-বিম সনাক্তকরণ, কনফিগারযোগ্য NO/NC আউটপুট এবং দ্রুত প্রতিক্রিয়া ক্ষমতা রয়েছে। এটি ইমিটার এবং রিসিভারের মধ্যে একটি অদৃশ্য আলোর গ্রিড তৈরি করে, যা কর্মী, হাত বা বস্তু প্রবেশ করলে তাৎক্ষণিকভাবে দরজা উল্টে দেয় বা থামিয়ে দেয়—শিল্প, বাণিজ্যিক এবং লজিস্টিক দরজার ক্ষেত্রে চিমটি খাওয়া এবং পিষ্ট হওয়ার দুর্ঘটনা কার্যকরভাবে প্রতিরোধ করে। IP67 সুরক্ষা এবং অ্যালুমিনিয়াম অ্যালয় হাউজিং সহ, এটি দ্রুত দরজা, রোলার শাটার দরজা এবং স্বয়ংক্রিয় দরজার জন্য নির্ভরযোগ্য সুরক্ষা প্রদান করে।
মূল স্পেসিফিকেশন
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| মডেল | CL20-8L |
| পণ্যের প্রকার | মাল্টি-বিম সেফটি সেন্সর (সেফটি লাইট কার্টেন) |
| ফটোসেল সংখ্যা | ৮টি বিম |
| সর্বোচ্চ সুরক্ষা উচ্চতা | ১৭২৯মিমি |
| কার্যকরী ভোল্টেজ | DC12-24V |
| কার্যকরী কারেন্ট | ট্রান্সমিটার: <৬৫mA @DC12V; রিসিভার: <২০mA @DC12V |
| আউটপুট কনফিগারেশন | NO/NC রিলে আউটপুট (ডিফল্ট NO, NC তে কনফিগারযোগ্য); COM টার্মিনাল অন্তর্ভুক্ত |
| প্রতিক্রিয়া সময় | দ্রুত (দরজা সুরক্ষা ক্রিয়াকলাপের জন্য তাৎক্ষণিক ট্রিগার) |
| সুরক্ষা রেটিং | IP67 (ধুলো-প্রতিরোধী + জল-প্রতিরোধী) |
| হাউজিং উপাদান | অ্যালুমিনিয়াম অ্যালয় |
| কার্যকরী পরিসীমা (ইমিটার থেকে রিসিভার) | ১-৮মি |
| তারের দৈর্ঘ্য | ট্রান্সমিটার: ৮মি; রিসিভার: ৪মি |
| কানেক্টর প্রকার | ট্রান্সমিটার: ৫-পিন M8 পুরুষ কানেক্টর; রিসিভার: ৫-পিন M8 পুরুষ কানেক্টর |
| কার্যকরী তাপমাত্রা | -২০°C ~ +৬০°C |
| মূল কার্যকারিতা | দরজা সিস্টেমের চিমটি-প্রতিরোধী সুরক্ষা + ব্ল্যাঙ্কিং মোড (প্রথম চ্যানেল নন-ট্রিগার) |
| LED স্ট্যাটাস ইন্ডিকেটর | ট্রান্সমিটার: স্থির নীল (স্বাভাবিক অপারেশন); দ্রুত লাল ফ্ল্যাশিং (ভোল্টেজ <9V or>২৮V) রিসিভার: স্থির লাল (বস্তু/কর্মী বাধাপ্রাপ্ত); স্থির নীল (কোন বাধা নেই); নীল ফ্ল্যাশিং (প্রথম পাওয়ার-অন, ইমিটার-রিসিভার মিসলাইনমেন্ট) |
| ইনস্টলেশন গর্তের মাত্রা (একক: মিমি) | ১৪, ২৯, ৭৫, ৮০, ১৭৫, ১৯.৭, ২১.৪, ২৫৯ |
মূল সুবিধা
- মাল্টি-বিম সম্পূর্ণ কভারেজ সনাক্তকরণ: ৮-বিম আলোর গ্রিড পুরো দরজার খোলার উচ্চতা (১৭২৯মিমি) জুড়ে সুরক্ষা অন্ধ স্পটগুলি দূর করে, ছোট বস্তু, হাত বা অঙ্গ-প্রত্যঙ্গের কোনও মিসড সনাক্তকরণ নিশ্চিত করে। ঘন বিম বিতরণ দরজার সিস্টেমের গতিশীল ক্রিয়াকলাপের সাথে খাপ খায়, সর্বাঙ্গীণ চিমটি-প্রতিরোধী সুরক্ষা প্রদান করে।
- কনফিগারযোগ্য NO/NC আউটপুট: ডিফল্ট NO আউটপুট স্ট্যান্ডার্ড দরজা নিয়ন্ত্রণ সিস্টেমের প্রয়োজনীয়তা পূরণ করে; সাধারণ অপারেশনের মাধ্যমে NC আউটপুট কনফিগারযোগ্য। নমনীয় আউটপুট মোড সুইচিং বিভিন্ন দরজা নিয়ন্ত্রণ প্যানেল এবং সুরক্ষা রিলেগুলির সাথে নির্বিঘ্ন একীকরণ সক্ষম করে, সামঞ্জস্যতা বৃদ্ধি করে।
- দরজা সুরক্ষার জন্য দ্রুত প্রতিক্রিয়া: বিম বাধাগ্রস্ত হলে তাৎক্ষণিকভাবে সুরক্ষা ক্রিয়া (দরজা উল্টানো/থামানো) ট্রিগার করে, উচ্চ-গতির দরজা এবং রোলার শাটারগুলির দ্রুত ক্রিয়াকলাপের সাথে মেলে। উচ্চ-ট্র্যাফিক দরজার পরিস্থিতিতে সুরক্ষা বিলম্ব দূর করে, কার্যকরভাবে চিমটি খাওয়ার দুর্ঘটনা এড়িয়ে চলে।
- শক্তিশালী এবং নির্ভরযোগ্য কর্মক্ষমতা: IP67 সুরক্ষা ধুলো, জলের ছিটা এবং অস্থায়ী নিমজ্জন প্রতিরোধ করে, অভ্যন্তরীণ/বহিরাগত দরজার ইনস্টলেশন এবং কঠোর শিল্প পরিবেশের জন্য উপযুক্ত। অ্যালুমিনিয়াম অ্যালয় হাউজিং ক্ষয়, যান্ত্রিক পরিধান এবং কম্পন প্রতিরোধ করে, ঘন ঘন দরজার ক্রিয়াকলাপের জন্য দীর্ঘমেয়াদী স্থিতিশীলতা নিশ্চিত করে।
- ভুল অ্যালার্ম প্রতিরোধের জন্য ব্ল্যাঙ্কিং মোড: আলোর গ্রিডের প্রথম চ্যানেল ব্লক করা সুরক্ষা প্রতিক্রিয়া ট্রিগার করে না, দরজার ফাঁকের কাঠামোর সাথে এবং স্বাভাবিক বন্ধের সময় ক্রমিক বিম ব্লকিংয়ের সাথে খাপ খায়। অনিচ্ছাকৃত অনুপ্রবেশের বিরুদ্ধে সম্পূর্ণ সুরক্ষা বজায় রেখে অপ্রয়োজনীয় দরজা বাধা এড়িয়ে চলে।
ওয়্যারিং গাইড
| উপাদান | তারের রঙ | কার্যকারিতা | বিস্তারিত নোট |
|---|---|---|---|
| ট্রান্সমিটার | লাল | DC12-24V পজিটিভ পাওয়ার সাপ্লাই | একটি স্থিতিশীল DC পাওয়ার সাপ্লাইয়ের সাথে সংযোগ করুন; অতিরিক্ত ভোল্টেজ/কম ভোল্টেজ এড়িয়ে চলুন |
| ট্রান্সমিটার | কালো | গ্রাউন্ড (GND) | পাওয়ার সাপ্লাইয়ের নেগেটিভ টার্মিনালের সাথে সংযোগ করুন; নির্ভরযোগ্য গ্রাউন্ডিং নিশ্চিত করুন |
| ট্রান্সমিটার | সবুজ/হলুদ/সাদা | সংরক্ষিত | মৌলিক ব্যবহারের জন্য সংযোগের প্রয়োজন নেই |
| রিসিভার | লাল | DC12-24V পজিটিভ পাওয়ার সাপ্লাই | ধারাবাহিক ভোল্টেজের জন্য ট্রান্সমিটারের মতো একই পাওয়ার উৎস |
| রিসিভার | কালো | গ্রাউন্ড (GND) | সিগন্যাল স্থিতিশীলতা নিশ্চিত করতে ট্রান্সমিটারের সাথে শেয়ার করা গ্রাউন্ড |
| রিসিভার | সবুজ | NO/NC আউটপুট (ডিফল্ট NO) | দরজা নিয়ন্ত্রণ সিস্টেমের সুরক্ষা সংকেত ইনপুট টার্মিনালের সাথে সংযোগ করুন |
| রিসিভার | হলুদ | কনফিগারযোগ্য NC | NC সুইচিং অপারেশনের মাধ্যমে সক্রিয় করুন |
| রিসিভার | সাদা | COM (সাধারণ টার্মিনাল) | NO/NC আউটপুটের জন্য ম্যাচিং টার্মিনাল; দরজা নিয়ন্ত্রণ সিস্টেমের সংশ্লিষ্ট টার্মিনালের সাথে সংযোগ করতে হবে |
গুরুত্বপূর্ণ সতর্কতা: NO/NC টার্মিনাল (রিসিভারের সবুজ/হলুদ তার) পাওয়ার সাপ্লাইয়ের পজিটিভ টার্মিনালের সাথে সংযোগ করবেন না—এটি অপটিক্যাল রিলে স্থায়ীভাবে ক্ষতিগ্রস্ত করবে।
NC আউটপুট এবং ব্ল্যাঙ্কিং মোড সক্রিয়করণ পদক্ষেপ
- ওয়্যারিং গাইড অনুসারে ওয়্যারিং সম্পন্ন করুন এবং কোনও সংযোগ ত্রুটি নেই তা নিশ্চিত করুন।
- সেন্সর পাওয়ার অন করুন (পাওয়ার সাপ্লাই DC12-24V প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করুন)।
- পাওয়ার-অন হওয়ার ১ মিনিটের মধ্যে, রিসিভারের সবুজ তার (NO আউটপুট) তার কালো তারের (GND) সাথে পরপর পাঁচবার স্পর্শ করুন।
- রিসিভারের লাল আলো দ্রুত ফ্ল্যাশ করতে দেখুন—এটি সফল সক্রিয়করণ নির্দেশ করে: হলুদ তার NC মোডে স্যুইচ করে এবং ব্ল্যাঙ্কিং মোড সক্ষম হয়।
প্রয়োগের দৃশ্যকল্প
- শিল্প দ্রুত দরজা (উৎপাদন প্ল্যান্ট, লজিস্টিক সেন্টার)
- রোলার শাটার দরজা (গুদাম, খুচরা দোকান, বাণিজ্যিক ভবন)
- স্বয়ংক্রিয় দরজা (অফিস ভবন, শপিং মল, শিল্প কর্মশালা)
- কোল্ড স্টোরেজ দরজা (রেফ্রিজারেটেড গুদাম, ফ্রিজার রুম)
- গ্যারেজ দরজা (আবাসিক, বাণিজ্যিক পার্কিং সুবিধা)
সমস্যা সমাধান
| ত্রুটির লক্ষণ | সম্ভাব্য কারণ | বিস্তারিত সমাধান |
|---|---|---|
| পাওয়ার-অন হওয়ার পর রিসিভারের নীল আলো অবিরাম ফ্ল্যাশ করে | ইমিটার এবং রিসিভার মিসলাইনড (আলোর বিম জোড়া লাগানো হয়নি) | ১. ইমিটার এবং রিসিভারের মাউন্টিং পজিশন সামঞ্জস্য করুন যাতে সমান্তরাল অ্যালাইনমেন্ট নিশ্চিত হয়। ২. দুটি ইউনিটের মধ্যে আলোর পথ বাধাগ্রস্ত করে এমন কোনও বাধা সরান। ৩. মিসলাইনমেন্ট-প্ররোচিত কম্পন এড়াতে মাউন্টিং স্ক্রুগুলি শক্ত করুন। |
| ট্রান্সমিটারের লাল আলো দ্রুত ফ্ল্যাশ করে | পাওয়ার সাপ্লাই ভোল্টেজ <9V or>২৮V | ১. পাওয়ার সাপ্লাই ভোল্টেজ পরীক্ষা করার জন্য একটি মাল্টিমিটার ব্যবহার করুন। ২. একটি স্থিতিশীল DC12-24V অ্যাডাপ্টার দিয়ে পাওয়ার সাপ্লাই প্রতিস্থাপন করুন। ৩. দীর্ঘ তারের কারণে ভোল্টেজ ড্রপ পরীক্ষা করুন এবং প্রয়োজনে মোটা তার দিয়ে প্রতিস্থাপন করুন। |
| সেন্সর স্বাভাবিকভাবে কাজ করে (LED ইন্ডিকেটর সঠিক), কিন্তু দরজায় চিমটি-প্রতিরোধী কোনও ক্রিয়া নেই | ওয়্যারিং ত্রুটি (NO/NC বা COM টার্মিনালের ভুল সংযোগ) | ১. ওয়্যারিং গাইড অনুসারে ওয়্যারিং পুনরায় পরীক্ষা করুন—নিশ্চিত করুন যে সবুজ/হলুদ (আউটপুট) এবং সাদা (COM) টার্মিনালগুলি দরজা নিয়ন্ত্রণ সিস্টেমের সুরক্ষা ইন্টারফেসের সাথে সংযুক্ত আছে। ২. যাচাই করুন যে দরজা নিয়ন্ত্রণ সিস্টেমটি "বাহ্যিক সুরক্ষা সেন্সর ইনপুট" মোডে সেট করা আছে। |
| ব্ল্যাঙ্কিং মোডে প্রবেশ করতে/NC আউটপুটে স্যুইচ করতে অক্ষম | ১. পাওয়ার-অন হওয়ার ১ মিনিটের বেশি সময় পেরিয়ে গেছে ২. দরজা নামার সময় আলোর ফুটো (অবিচ্ছিন্ন বিম ব্লকিং) ৩. নীচের বিমটি ধ্বংসাবশেষ দ্বারা বাধাপ্রাপ্ত | ১. সেন্সর পাওয়ার অফ এবং রিস্টার্ট করুন, তারপর ১ মিনিটের মধ্যে সক্রিয়করণ অপারেশন সম্পন্ন করুন। ২. আলোর গ্রিডে বাহ্যিক আলোর হস্তক্ষেপ প্রতিরোধ করতে দরজার সিলিং ঠিক করুন। ৩. নীচের বিমকে বাধাগ্রস্ত করছে এমন ধুলো, ধ্বংসাবশেষ বা বাধা পরিষ্কার করুন। |
ব্যবহার ও রক্ষণাবেক্ষণের সতর্কতা
- সংযোগকারী তারগুলি উচ্চ-ভোল্টেজ/উচ্চ-কারেন্ট কন্ডাক্টর, দরজা মেশিনারি এবং ফর্কলিফ্ট পথ থেকে দূরে রাখুন যাতে হস্তক্ষেপ, এক্সট্রুশন বা ক্ষতি এড়ানো যায়।
- ধুলো, তেলের দাগ বা ঘনীভবন অপসারণের জন্য নিয়মিতভাবে ইমিটার এবং রিসিভার লেন্স একটি শুকনো, নরম কাপড় দিয়ে মুছুন—নোংরা লেন্স সনাক্তকরণের নির্ভুলতাকে প্রভাবিত করবে।
- সেন্সর বা তারগুলি জোর করে বাঁকানো, মোচড়ানো বা টানা উচিত নয়; অ্যালুমিনিয়াম অ্যালয় হাউজিং বা ইনফ্রারেড লেন্স স্ক্র্যাচ করা এড়িয়ে চলুন।
- রিসিভারের উপর সরাসরি সূর্যালোক বা অন্যান্য ইনফ্রারেড আলোর উৎস পড়া থেকে বিরত থাকুন (ভুল ট্রিগার বা সনাক্তকরণ ব্যর্থতা এড়াতে)।
- নিশ্চিত করুন যে ব্ল্যাঙ্কিং মোডের জন্য ব্যবহৃত দরজা বা বাধা ন্যূনতম অবিচ্ছিন্ন ব্লকিং দূরত্বের প্রয়োজনীয়তা পূরণ করে।
- সেন্সরটি দরজার সিস্টেমের সাথে স্বাভাবিকভাবে কাজ করছে তা নিশ্চিত করতে পর্যায়ক্রমে চিমটি-প্রতিরোধী ফাংশন এবং আউটপুট মোড পরীক্ষা করুন।
গ্রাহক সাফল্যের গল্প
"JUTAI-এর সেন্সর আমাদের কোল্ড স্টোরেজ ফ্যাসিলিটিতে ডাউনটাইম দূর করেছে। IP67 রেটিং -২৫°C তাপমাত্রাতেও নির্ভরযোগ্য অপারেশন নিশ্চিত করেছে।"
"দ্বৈত-মোড বৈশিষ্ট্যটি আমাদের বিদ্যমান পরিকাঠামোতে নির্বিঘ্ন একীকরণ সম্ভব করেছে। ইনস্টলেশন সহজ ছিল!"
"JUTAI-এর CE-প্রত্যয়িত সেন্সর আমাদের সুরক্ষা মান পূরণ করেছে এবং রক্ষণাবেক্ষণ খরচ ৩০% কমিয়েছে।"
"JUTAI-এর ১৬-বিম সেন্সর ইনস্টল করার পর, আমরা কনভেয়র-সম্পর্কিত ঘটনাগুলিতে ১০০% হ্রাস দেখেছি।"
"সেন্সরের দ্রুত প্রতিক্রিয়া সময় (<=২০ms) উচ্চ-গতির অপারেশনের সময় রোবোটিক আর্ম সংঘর্ষ থেকে কর্মীদের রক্ষা করেছে।"
প্রযুক্তিগত সহায়তা, কাস্টমাইজেশন বা বাল্ক অনুসন্ধানের জন্য, আমাদের অফিসিয়াল ওয়েবসাইট দেখুন: https://www.accesssecuritysolution.com/
