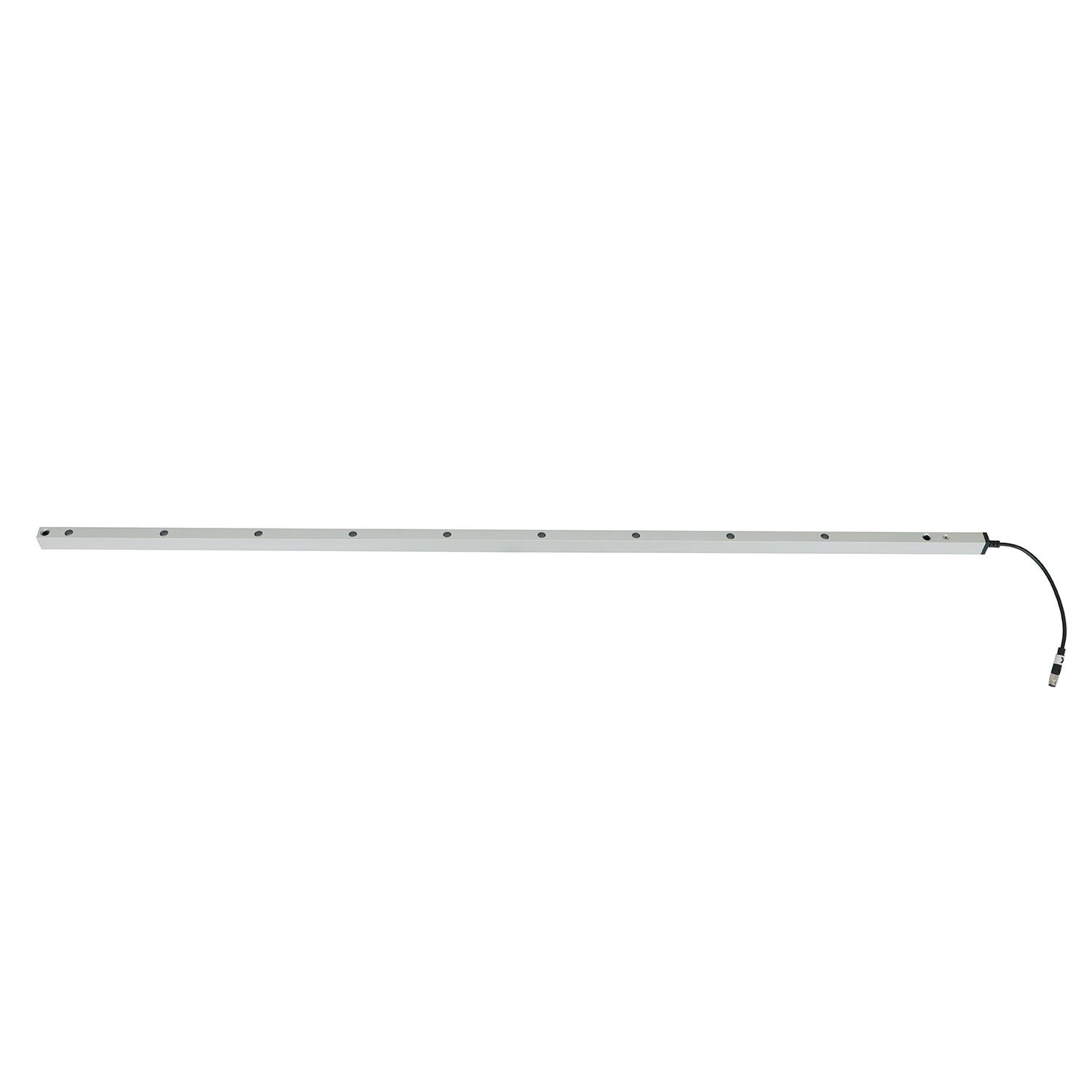

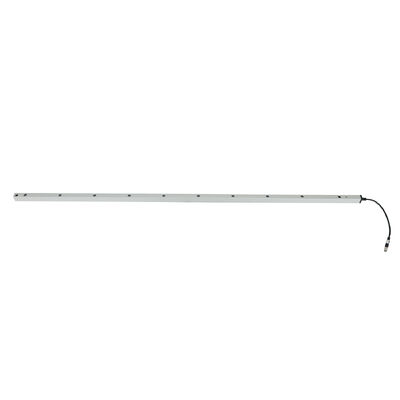

স্বয়ংক্রিয় দরজার জন্য জলরোধী অ্যালুমিনিয়াম হাউজিং সহ সুরক্ষা লাইট গ্রিড সিস্টেম
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | JUTAI |
| সাক্ষ্যদান | CE |
| মডেল নম্বার | CL20-8L |
| নথি | CL05-8L User Manual.pdf |
| ন্যূনতম চাহিদার পরিমাণ | 1 |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | কার্টুন |
| ডেলিভারি সময় | 5 - 8 কার্যদিবস |
| পরিশোধের শর্ত | T/T, L/C, D/A, D/P, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল, মানিগ্রাম, আলিপে |
| যোগানের ক্ষমতা | প্রতি মাসে 1000 টুকরা |
পণ্যের বিবরণ
| আইপি রেটিং | IP67 | ফাংশন | ব্ল্যাঙ্কিং |
|---|---|---|---|
| দূরত্ব অনুভব করছেন | 8 মি | উপাদান | অ্যালুমিনিয়াম খাদ |
| বৈশিষ্ট্য | জারা প্রতিরোধী | পাওয়ার ভোল্টেজ | DC12-24v |
| অপারেটিং তাপমাত্রা | -20 ~ 60 ℃ ℃ | অপারেটিং বর্তমান | <৫০ এমএ |
| আউটপুট | No/Nc, COM | বর্তমান কাজ | <20mA@DC12V-24V |
| স্পেসিফিকেশন | 2000*21*15 মিমি | ||
| বিশেষভাবে তুলে ধরা | স্বয়ংক্রিয় দরজা সুরক্ষা লাইট গ্রিড সিস্টেম,অ্যালুমিনিয়াম হাউজিং সুরক্ষা লাইট গ্রিড সিস্টেম,জলরোধী সুরক্ষা লাইট গ্রিড সিস্টেম |
||
পণ্যের বর্ণনা
স্বয়ংক্রিয় দরজার জন্য জলরোধী অ্যালুমিনিয়াম হাউজিং সহ সুরক্ষা আলো গ্রিড সিস্টেম
JUTAI CL20-8L সুরক্ষা আলো গ্রিড সিস্টেম স্বয়ংক্রিয় দরজার জন্য একটি পেশাদারী সুরক্ষা সমাধান, যা জলরোধী অ্যালুমিনিয়াম হাউজিং এবং IP67 সুরক্ষা বৈশিষ্ট্যযুক্ত। এটি ইমিটার এবং রিসিভারের মধ্যে 8-বিম অদৃশ্য আলো গ্রিড তৈরি করে, যা কর্মী, বস্তু বা সরঞ্জাম অনুপ্রবেশ করলে তাৎক্ষণিকভাবে দরজার বিপরীতমুখী বা বন্ধ করে দেয় — শিল্প ও বাণিজ্যিক পরিবেশে চিমটি, পিষে যাওয়া বা সংঘর্ষের দুর্ঘটনা কার্যকরভাবে প্রতিরোধ করে।
মূল স্পেসিফিকেশন
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| মডেল | CL20-8L |
| পণ্যের প্রকার | সুরক্ষা আলো গ্রিড সিস্টেম (সুরক্ষা আলো পর্দা) |
| কার্যকরী ভোল্টেজ | DC12-24V |
| কার্যকরী কারেন্ট | ট্রান্সমিটার: <65mA @DC12V; রিসিভার: <20mA @DC12V |
| আউটপুট কনফিগারেশন | NO/NC রিলে আউটপুট (ডিফল্ট NO, NC তে কনফিগারযোগ্য); COM টার্মিনাল অন্তর্ভুক্ত |
| সুরক্ষা রেটিং | IP67 (ধুলোরোধী + জলরোধী) |
| হাউজিং উপাদান | অ্যালুমিনিয়াম অ্যালয় (জলরোধী, ক্ষয়-প্রতিরোধী) |
| কার্যকরী পরিসীমা (ইমিটার থেকে রিসিভার) | 1-8m |
| সর্বোচ্চ সুরক্ষা উচ্চতা | 1729mm |
| ফটোসেল সংখ্যা | 8 বিম |
| তারের দৈর্ঘ্য | ট্রান্সমিটার: 8m; রিসিভার: 4m |
| সংযোগকারী প্রকার | ট্রান্সমিটার: 5-পিন M8 পুরুষ সংযোগকারী; রিসিভার: 5-পিন M8 পুরুষ সংযোগকারী |
| কার্যকরী তাপমাত্রা | -20°C ~ +60°C |
| মূল কার্যকারিতা | স্বয়ংক্রিয় দরজার চিমটি-প্রতিরোধী সুরক্ষা + ব্ল্যাঙ্কিং মোড (মিথ্যা অ্যালার্ম-প্রতিরোধী) |
| LED স্ট্যাটাস ইন্ডিকেটর | ট্রান্সমিটার: স্থির নীল (স্বাভাবিক কার্যকারিতা); দ্রুত-ফ্ল্যাশিং লাল (ভোল্টেজ <9V or>28V) রিসিভার: স্থির লাল (বস্তু/কর্মী বাধাপ্রাপ্ত); স্থির নীল (কোন বাধা নেই); ফ্ল্যাশিং নীল (প্রথম পাওয়ার-অন, মিসলাইনমেন্ট) |
| ইনস্টলেশন গর্তের মাত্রা (ইউনিট: মিমি) | 14, 29, 75, 80, 175, 19.7, 21.4, 259 |
মূল সুবিধা
- জলরোধী অ্যালুমিনিয়াম হাউজিং: অ্যালুমিনিয়াম অ্যালয় নির্মাণ স্থায়িত্ব, ক্ষয় প্রতিরোধ ক্ষমতা এবং কার্যকর জলরোধীতা নিশ্চিত করে, IP67 রেটিং সহ। বৃষ্টি, ধুলো এবং আর্দ্রতা সহ্য করে, বাইরের স্বয়ংক্রিয় দরজা বা আর্দ্র শিল্প পরিবেশের জন্য উপযুক্ত।
- লক্ষ্যযুক্ত স্বয়ংক্রিয় দরজার সুরক্ষা: 8-বিম আলো গ্রিড সম্পূর্ণ দরজার খোলার উচ্চতা (1729mm) কভার করে, সুরক্ষা অন্ধ স্পটগুলি দূর করে এবং হাত, অঙ্গপ্রত্যঙ্গ বা বস্তু চিমটি খাওয়া প্রতিরোধ করে। বিম বাধাগ্রস্ত হলে তাৎক্ষণিক প্রতিক্রিয়া, স্বয়ংক্রিয় দরজার কার্যক্ষম গতির সাথে মেলে যাতে সুরক্ষার বিলম্ব এড়ানো যায়।
- মিথ্যা অ্যালার্ম প্রতিরোধের জন্য ব্ল্যাঙ্কিং মোড: প্রথম চ্যানেল ব্লক করলে সুরক্ষা প্রতিক্রিয়া ট্রিগার হয় না, স্বয়ংক্রিয় দরজার ফাঁক কাঠামোর সাথে খাপ খায়। স্বাভাবিক বন্ধের সময় অপ্রয়োজনীয় দরজার বিপরীতমুখীতা এড়িয়ে যায় এবং অনাকাঙ্ক্ষিত অনুপ্রবেশের বিরুদ্ধে সুরক্ষা বজায় রাখে।
- সহজ ইনস্টলেশন ও কার্যকারিতা: রঙ-কোডেড ওয়্যারিং স্বয়ংক্রিয় দরজার নিয়ন্ত্রণ ব্যবস্থার সাথে সংযোগ সহজ করে। সামঞ্জস্যযোগ্য মাউন্টিং ব্র্যাকেট বিভিন্ন দরজার ফ্রেম কাঠামোর সাথে মানানসই; স্বজ্ঞাত LED ইন্ডিকেটর দ্রুত স্ট্যাটাস চেক সক্ষম করে।
ওয়্যারিং গাইড
| উপাদান | তারের রঙ | কার্যকারিতা | নোট |
|---|---|---|---|
| ট্রান্সমিটার | লাল | DC12-24V পজিটিভ পাওয়ার সাপ্লাই | স্থিতিশীল পাওয়ার সাপ্লাইয়ের সাথে সংযোগ করুন; ওভারভোল্টেজ/আন্ডারভোল্টেজ এড়িয়ে চলুন |
| ট্রান্সমিটার | কালো | গ্রাউন্ড (GND) | পাওয়ার নেগেটিভ টার্মিনালের সাথে সংযোগ করুন; নির্ভরযোগ্য গ্রাউন্ডিং নিশ্চিত করুন |
| ট্রান্সমিটার | সবুজ/হলুদ/সাদা | সংরক্ষিত | মৌলিক ব্যবহারের জন্য সংযোগের প্রয়োজন নেই |
| রিসিভার | লাল | DC12-24V পজিটিভ পাওয়ার সাপ্লাই | ট্রান্সমিটার পাওয়ার সংযোগের মতো |
| রিসিভার | কালো | গ্রাউন্ড (GND) | ট্রান্সমিটারের সাথে শেয়ার করা গ্রাউন্ড |
| রিসিভার | সবুজ | NO/NC আউটপুট (ডিফল্ট NO) | স্বয়ংক্রিয় দরজার নিয়ন্ত্রণ ব্যবস্থার সুরক্ষা সংকেত ইনপুটের সাথে সংযোগ করুন |
| রিসিভার | হলুদ | কনফিগারযোগ্য NC | ব্ল্যাঙ্কিং মোড সেটআপের মাধ্যমে সক্রিয় করুন |
| রিসিভার | সাদা | COM (সাধারণ টার্মিনাল) | NO/NC আউটপুটের জন্য ম্যাচিং টার্মিনাল |
গুরুত্বপূর্ণ সতর্কতা: NO/NC টার্মিনাল (রিসিভারের সবুজ/হলুদ তার) পাওয়ার সাপ্লাইয়ের পজিটিভ টার্মিনালের সাথে সংযোগ করবেন না — এটি অপটিক্যাল রিলে ক্ষতিগ্রস্ত করবে।
ব্ল্যাঙ্কিং মোড সক্রিয়করণ পদক্ষেপ
- ওয়্যারিং সম্পন্ন করুন এবং সিস্টেম চালু করুন।
- পাওয়ার-অন হওয়ার 1 মিনিটের মধ্যে, রিসিভারের সবুজ তারটি পাঁচবার এর GND (কালো তার) স্পর্শ করুন।
- রিসিভারের লাল আলো সক্রিয়করণ নিশ্চিত করতে জ্বলে: হলুদ তার NC মোডে পরিবর্তিত হয়, ব্ল্যাঙ্কিং মোড সক্রিয় হয়।
প্রয়োগের দৃশ্যকল্প
- শিল্প স্বয়ংক্রিয় দরজা (দ্রুত দরজা, রোলার শাটার দরজা, সেকশনাল দরজা)
- বাণিজ্যিক স্বয়ংক্রিয় দরজা (শপিং মল, অফিস ভবন, খুচরা দোকান)
- বহিরাগত স্বয়ংক্রিয় দরজা (পার্কিং সুবিধা, লজিস্টিক সেন্টার প্রবেশদ্বার)
- বিশেষ পরিবেশের স্বয়ংক্রিয় দরজা (কোল্ড স্টোরেজ, আর্দ্র ওয়ার্কশপ)
সমস্যা সমাধান
| ত্রুটির লক্ষণ | সম্ভাব্য কারণ | সমাধান |
|---|---|---|
| রিসিভারের নীল আলো জ্বলে (পাওয়ার-অন) | ইমিটার এবং রিসিভারের মিসলাইনমেন্ট | সমান্তরাল অ্যালাইনমেন্ট নিশ্চিত করতে অবস্থানগুলি পুনরায় সামঞ্জস্য করুন |
| ট্রান্সমিটারের লাল আলো দ্রুত জ্বলে | পাওয়ার সাপ্লাই ভোল্টেজ <9V or>28V | DC12-24V প্রয়োজনীয়তা পূরণের জন্য পাওয়ার সাপ্লাই স্থিতিশীল করুন |
| সিস্টেম কাজ করে, কিন্তু দরজায় চিমটি-প্রতিরোধী ক্রিয়া নেই | ওয়্যারিং ত্রুটি | গাইডের সাথে ওয়্যারিং পুনরায় পরীক্ষা করুন; দরজার নিয়ন্ত্রণ ব্যবস্থার সাথে সঠিক সংযোগ নিশ্চিত করুন |
| ব্ল্যাঙ্কিং মোডে প্রবেশ করতে অক্ষম | 1. দরজার নিচে আলো প্রবেশ 2. সর্বনিম্ন বিম আবর্জনা দ্বারা বাধাপ্রাপ্ত 3. দরজা/বাধা ন্যূনতম অবিচ্ছিন্ন বাধা দূরত্ব পূরণ করতে ব্যর্থ |
1. আলো প্রবেশ রোধ করতে দরজার সিলিং ঠিক করুন 2. বিমকে বাধা দেওয়া আবর্জনা পরিষ্কার করুন 3. দূরত্ব প্রয়োজনীয়তা পূরণের জন্য দরজা/বাধা সামঞ্জস্য করুন |
ব্যবহার ও রক্ষণাবেক্ষণের সতর্কতা
- ক্ষতি বা হস্তক্ষেপ এড়াতে তারগুলি উচ্চ-ভোল্টেজ পরিবাহী এবং দরজার যন্ত্রপাতি থেকে দূরে রাখুন।
- ধুলো, আর্দ্রতা বা ময়লা অপসারণের জন্য ইমিটার/রিসিভার লেন্সগুলি নিয়মিত একটি শুকনো, নরম কাপড় দিয়ে মুছুন।
- তারগুলি জোর করে বাঁকানো, মোচড়ানো বা টানা উচিত নয়; অ্যালুমিনিয়াম হাউজিং বা ইনফ্রারেড লেন্সগুলিতে আঁচড়ানো এড়িয়ে চলুন।
- মিথ্যা ট্রিগার এড়াতে সরাসরি সূর্যালোক বা ইনফ্রারেড আলোর উৎস রিসিভারের উপর পড়া থেকে বিরত রাখুন।
- বহিরাগত ইনস্টলেশনের জন্য, বাতাস এবং কম্পন প্রতিরোধ করার জন্য ডিভাইসটি দৃঢ়ভাবে স্থির করা হয়েছে তা নিশ্চিত করুন।
গ্রাহক সাফল্যের গল্প
"JUTAI-এর সেন্সর আমাদের কোল্ড স্টোরেজ ফ্যাসিলিটিতে ডাউনটাইম দূর করেছে। IP67 রেটিং -25°C তাপমাত্রাতেও নির্ভরযোগ্য অপারেশন নিশ্চিত করেছে।"
"দ্বৈত-মোড বৈশিষ্ট্য আমাদের বিদ্যমান পরিকাঠামোতে নির্বিঘ্ন একীকরণ সম্ভব করেছে। ইনস্টলেশন সহজ ছিল!"
"JUTAI-এর CE-প্রত্যয়িত সেন্সর আমাদের সুরক্ষা মান পূরণ করেছে এবং রক্ষণাবেক্ষণ খরচ ৩০% কমিয়েছে।"
"JUTAI-এর 16-বিম সেন্সর ইনস্টল করার পর, আমরা কনভেয়র-সম্পর্কিত ঘটনাগুলিতে ১০০% হ্রাস দেখেছি।"
"সেন্সরের দ্রুত প্রতিক্রিয়া সময় (<=20ms) উচ্চ-গতির অপারেশনের সময় রোবোটিক আর্ম সংঘর্ষ থেকে কর্মীদের রক্ষা করেছে।"
"IP67 অ্যালুমিনিয়াম হাউজিং আমাদের খাদ্য প্রক্রিয়াকরণ লাইনে জল প্রতিরোধ করে এবং নির্ভুলতা বজায় রাখে।"
"JUTAI-এর সেন্সর AGV সংঘর্ষ এড়ানো উন্নত করেছে, ডাউনটাইম ২৫% কমিয়েছে।"
"সেন্সরটি মহড়া চলাকালীন কর্মীদের সুরক্ষা আপস না করে ফায়ার ডোরগুলি নিরাপদে বন্ধ হওয়া নিশ্চিত করে।"
পণ্যের গ্যালারি
