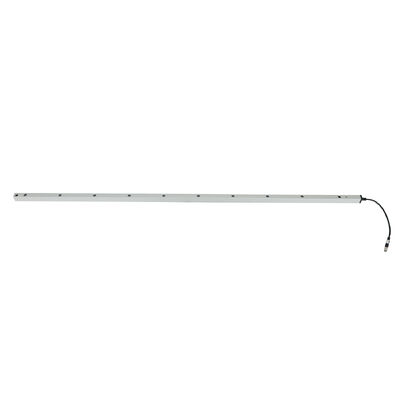

8-16 বিম অপশন সহ উচ্চ গতির দরজার জন্য ফটো ইলেকট্রিক নিরাপত্তা গার্ড

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম JUTAI
সাক্ষ্যদান CE
মডেল নম্বার CL20-8L
নথি CL05-8L User Manual.pdf
ন্যূনতম চাহিদার পরিমাণ 1
মূল্য negotiable
প্যাকেজিং বিবরণ কার্টুন
ডেলিভারি সময় 5 - 8 কার্যদিবস
পরিশোধের শর্ত T/T,L/C,D/A,D/P,ওয়েস্টার্ন ইউনিয়ন,পেপাল,,মানিগ্রাম,আলিপে
যোগানের ক্ষমতা প্রতি মাসে 1000 টুকরা

বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।

হোয়াটসঅ্যাপ:0086 18588475571

ওয়েচ্যাট: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন সমস্যা হয়, আমরা ২৪ ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
আইপি রেটিং IP67 ফাংশন ব্ল্যাঙ্কিং
দূরত্ব অনুভব করছেন 8 মি উপাদান অ্যালুমিনিয়াম খাদ
বৈশিষ্ট্য জারা প্রতিরোধী পাওয়ার ভোল্টেজ DC12-24V
অপারেটিং তাপমাত্রা -20 ~ 60 ℃ ℃ অপারেটিং বর্তমান <৫০ এমএ
আউটপুট No/Nc, COM বর্তমান কাজ <20mA@DC12V-24V
স্পেসিফিকেশন 2000*21*15 মিমি
বিশেষভাবে তুলে ধরা

হাই স্পিড দরজার জন্য ফোটো ইলেকট্রিক সুরক্ষা গার্ড

,

আইপি৬৭ হালকা পর্দা ৮-১৬টি রশ্মি দিয়ে

,

হাই স্পিড ডোর সিকিউরিটি বিম পর্দা

একটি বার্তা রেখে যান
পণ্যের বর্ণনা



পণ্যের বর্ণনা


8-16 বিম অপশন সহ উচ্চ গতির দরজার জন্য ফটো ইলেকট্রিক নিরাপত্তা গার্ড 0


উচ্চ গতির দরজার জন্য ফটোইলেকট্রিক সুরক্ষা গার্ড, 8-16 বিম বিকল্প সহ

JUTAI CL সিরিজ ফটোইলেকট্রিক সুরক্ষা গার্ড একটি বিশেষ সুরক্ষা সমাধান যা উচ্চ গতির দরজার জন্য তৈরি করা হয়েছে, যা বিভিন্ন সুরক্ষা প্রয়োজনীয়তা মেটাতে নমনীয় 8-বিম বা 16-বিম কনফিগারেশন সরবরাহ করে। এটি প্রেরক এবং রিসিভারের মধ্যে একটি অদৃশ্য আলো গ্রিড তৈরি করে, যা কর্মী, বস্তু বা সরঞ্জাম প্রবেশ করলে তাৎক্ষণিকভাবে দরজা বিপরীত করে বা বন্ধ করে দেয়—শিল্প ও লজিস্টিক পরিবেশে পিন করা, ক্রাশিং বা সংঘর্ষের ঘটনাগুলি কার্যকরভাবে প্রতিরোধ করে। IP67 সুরক্ষা এবং শক্তিশালী অ্যালুমিনিয়াম খাদ নির্মাণের সাথে, এটি কঠোর পরিস্থিতিতেও নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে।

মূল স্পেসিফিকেশন (বিস্তারিত প্যারামিটার টেবিল)

প্যারামিটার স্পেসিফিকেশন
মডেল সিরিজ CL05, CL10, CL15, CL20, CL25 ( -8L/16L প্রত্যয় সহ)
বিমের পরিমাণ বিকল্প 8 বিম / 16 বিম
সুরক্ষার উচ্চতা 500 মিমি, 1000 মিমি, 1500 মিমি, 2000 মিমি, 2500 মিমি (মডেলের উপর নির্ভরশীল)
ওয়ার্কিং ভোল্টেজ DC12-24V
ওয়ার্কিং কারেন্ট ট্রান্সমিটার: <65mA @DC12V; রিসিভার: <20mA @DC12V
আউটপুট কনফিগারেশন NO/NC রিলে আউটপুট (ডিফল্ট NO, NC তে কনফিগারযোগ্য); COM টার্মিনাল অন্তর্ভুক্ত
সুরক্ষা রেটিং IP67 (dustproof + জলরোধী)
হাউজিং উপাদান অ্যালুমিনিয়াম খাদ
অপারেটিং রেঞ্জ (প্রেরক থেকে রিসিভার) 1-8m
বিম ব্যবধান 100 মিমি
শনাক্তকরণ নির্ভুলতা 50 মিমি পর্যন্ত ছোট বস্তু সনাক্ত করে
প্রতিক্রিয়া সময় ≤20ms
কেবল দৈর্ঘ্য ট্রান্সমিটার: 8m; রিসিভার: 4m
সংযোগকারী প্রকার 5-মেরু M8 পুরুষ সংযোগকারী (ট্রান্সমিটার/রিসিভার)
অপারেটিং তাপমাত্রা -20°C ~ +60°C
মূল ফাংশন উচ্চ গতির দরজা অ্যান্টি-পিন্চ সুরক্ষা + ব্ল্যাংকিং মোড (মিথ্যা অ্যালার্ম বিরোধী)
এলইডি স্ট্যাটাস সূচক ট্রান্সমিটার: স্থিতিশীল নীল (স্বাভাবিক); দ্রুত-ফ্ল্যাশিং লাল (ভোল্টেজ <9V or>28V)

রিসিভার: স্থিতিশীল লাল (ব্লক করা হয়েছে); স্থিতিশীল নীল (আনব্লক করা হয়েছে); ফ্ল্যাশিং নীল (ভুল সারিবদ্ধকরণ)
ইনস্টলেশন গর্তের মাত্রা (ইউনিট: মিমি) 14, 29, 75, 80, 175, 19.7, 21.4, 259

মূল সুবিধা (স্পষ্ট পয়েন্ট)

1. 8-16 বিম নমনীয় কনফিগারেশন

  • 8-বিম বিকল্প: স্ট্যান্ডার্ড উচ্চ গতির দরজার খোলার জন্য নিরাপত্তা এবং ব্যালেন্সের খরচ, মৌলিক অ্যান্টি-পিন্চ চাহিদা কভার করে।
  • 16-বিম বিকল্প: ঘন আলো গ্রিড সহ উচ্চ-নির্ভুলতা সনাক্তকরণ সরবরাহ করে, যা বৃহৎ দরজা বা উচ্চ-ঝুঁকিপূর্ণ এলাকার জন্য উপযুক্ত যার বর্ধিত সুরক্ষা প্রয়োজন।

2. উচ্চ গতির দরজার সামঞ্জস্যতা

  • ≤20ms দ্রুত প্রতিক্রিয়া সময় উচ্চ গতির দরজার দ্রুত অপারেশনের সাথে মেলে, নিরাপত্তা ল্যাগ দূর করে।
  • ব্ল্যাংকিং মোড স্বাভাবিক বন্ধ হওয়ার সময় ক্রমিক বিম ব্লকিং থেকে মিথ্যা অ্যালার্ম এড়িয়ে দরজার ফাঁক কাঠামোতে মানিয়ে নেয়।

3. শক্তিশালী এবং পরিবেশগতভাবে স্থিতিস্থাপক

  • IP67 সুরক্ষা ধুলো, জলের ছিটা এবং অস্থায়ী নিমজ্জনকে প্রতিরোধ করে, যা বাইরের বা ধুলোময় শিল্প সেটিংগুলির জন্য উপযুক্ত।
  • বিস্তৃত তাপমাত্রা পরিসীমা কোল্ড স্টোরেজ, ওয়ার্কশপ বা বাইরের উচ্চ গতির দরজায় স্থিতিশীল অপারেশন নিশ্চিত করে।

4. সহজ ইনস্টলেশন এবং ইন্টিগ্রেশন

  • কালার-কোডেড তারের উচ্চ গতির দরজা নিয়ন্ত্রণ সিস্টেমে সংযোগকে সহজ করে (ওয়্যারিং গাইডে বিস্তারিত)।
  • নিয়মিত মাউন্টিং বন্ধনী বিভিন্ন দরজার ফ্রেমের সাথে মানানসই; 8m/4m কেবল নমনীয় অবস্থান করার অনুমতি দেয়।
  • স্বজ্ঞাত LED সূচক দ্রুত স্ট্যাটাস পরীক্ষা এবং সমস্যা সমাধানে সক্ষম করে।

ওয়্যারিং গাইড (মানসম্মত টেবিল)

উপাদান তারের রঙ ফাংশন নোট
ট্রান্সমিটার লাল DC12-24V পজিটিভ পাওয়ার সাপ্লাই স্থিতিশীল পাওয়ার সাপ্লাইয়ের সাথে সংযোগ করুন; ওভারভোল্টেজ/আন্ডারভোল্টেজ এড়িয়ে চলুন
ট্রান্সমিটার কালো গ্রাউন্ড (GND) পাওয়ার নেগেটিভ টার্মিনালের সাথে সংযোগ করুন; নির্ভরযোগ্য গ্রাউন্ডিং নিশ্চিত করুন
ট্রান্সমিটার সবুজ/হলুদ/সাদা সংরক্ষিত বেসিক ব্যবহারের জন্য কোনো সংযোগের প্রয়োজন নেই
রিসিভার লাল DC12-24V পজিটিভ পাওয়ার সাপ্লাই ট্রান্সমিটার পাওয়ার সংযোগের মতো
রিসিভার কালো গ্রাউন্ড (GND) ট্রান্সমিটারের সাথে শেয়ার করা গ্রাউন্ড
রিসিভার সবুজ NO/NC আউটপুট (ডিফল্ট NO) দরজা নিয়ন্ত্রণ সিস্টেমের নিরাপত্তা সংকেত ইনপুটের সাথে সংযোগ করুন
রিসিভার হলুদ কনফিগারযোগ্য NC ব্ল্যাংকিং মোড সেটআপের মাধ্যমে সক্রিয় করুন
রিসিভার সাদা COM (সাধারণ টার্মিনাল) NO/NC আউটপুটের জন্য ম্যাচিং টার্মিনাল

গুরুত্বপূর্ণ সতর্কতা

  • পাওয়ার সাপ্লাই পজিটিভ টার্মিনালের সাথে NO/NC টার্মিনালগুলি সংযুক্ত করবেন না—এটি অপটিক্যাল রিলেকে ক্ষতি করবে।

ব্ল্যাংকিং মোড অ্যাক্টিভেশন পদক্ষেপ

  1. তারের সংযোগ সম্পূর্ণ করুন এবং ডিভাইসটি চালু করুন।
  2. পাওয়ার চালু হওয়ার 1 মিনিটের মধ্যে, রিসিভারের সবুজ তারটি তার GND (কালো তার) এর সাথে পাঁচবার স্পর্শ করুন।
  3. অ্যাক্টিভেশন নিশ্চিত করতে রিসিভারের লাল আলো জ্বলে: হলুদ তার NC মোডে চলে যায়, ব্ল্যাংকিং মোড সক্রিয় হয়।

মডেল কনফিগারেশন এবং অ্যাপ্লিকেশন দৃশ্যকল্প (টেবিল)

মডেল বিমের পরিমাণ সুরক্ষার উচ্চতা লক্ষ্য অ্যাপ্লিকেশন
CL05-8L/16L 8/16 500 মিমি ছোট উচ্চ গতির দরজা, লজিস্টিক কেন্দ্রে অ্যাক্সেস দরজা
CL10-8L/16L 8/16 1000 মিমি মাঝারি আকারের উচ্চ গতির দরজা, খুচরা ব্যাক এন্ট্রান্স দরজা
CL15-8L/16L 8/16 1500 মিমি গুদামের উচ্চ গতির দরজা, উত্পাদন লাইনের অ্যাক্সেস দরজা
CL20-8L/16L 8/16 2000 মিমি বৃহৎ শিল্প উচ্চ গতির দরজা, কোল্ড স্টোরেজ ফাস্ট দরজা
CL25-8L/16L 8/16 2500 মিমি অতিরিক্ত-বৃহৎ উচ্চ গতির দরজা, লোডিং ডক দরজা

সমস্যা সমাধান (সমস্যা-সমাধান টেবিল)

ত্রুটির লক্ষণ সম্ভাব্য কারণ সমাধান
রিসিভারের নীল আলো জ্বলে (পাওয়ার চালু) প্রেরক এবং রিসিভারের ভুল সারিবদ্ধকরণ সমান্তরাল সারিবদ্ধকরণ নিশ্চিত করতে অবস্থানগুলি পুনরায় সমন্বয় করুন
ট্রান্সমিটারের লাল আলো দ্রুত জ্বলে পাওয়ার সাপ্লাই ভোল্টেজ <9V or>28V DC12-24V প্রয়োজনীয়তা মেটাতে পাওয়ার সাপ্লাই স্থিতিশীল করুন
সুরক্ষা গার্ড কাজ করে, কিন্তু দরজার অ্যান্টি-পিন্চ অ্যাকশন নেই তারের ত্রুটি নির্দেশিকা অনুসারে তারের পুনরায় পরীক্ষা করুন; দরজা নিয়ন্ত্রণ সিস্টেমের সাথে সঠিক সংযোগ নিশ্চিত করুন
ব্ল্যাংকিং মোডে প্রবেশ করতে অক্ষম 1. দরজা নামার সময় আলো লিক

2. সর্বনিম্ন বিম ধ্বংসাবশেষ দ্বারা অবরুদ্ধ

3. দরজা/বাধা ন্যূনতম অবিচ্ছিন্ন ব্লকিং দূরত্ব পূরণ করতে ব্যর্থ
1. আলো লিক প্রতিরোধ করতে দরজা সিলিং ঠিক করুন

2. বিম ব্লক করা ধ্বংসাবশেষ পরিষ্কার করুন

3. দূরত্ব প্রয়োজনীয়তা পূরণ করতে দরজা/বাধা সমন্বয় করুন

ব্যবহার ও রক্ষণাবেক্ষণ সতর্কতা (মূল অনুস্মারক)

  • ক্ষতি বা হস্তক্ষেপ এড়াতে তারগুলিকে উচ্চ-ভোল্টেজ কন্ডাক্টর এবং দরজার যন্ত্র থেকে দূরে রাখুন।
  • ধুলো বা ঘনীভবন অপসারণ করতে নিয়মিতভাবে একটি শুকনো, নরম কাপড় দিয়ে প্রেরক/রিসিভার লেন্সগুলি মুছুন।
  • কেবলগুলিকে জোরালোভাবে বাঁকানো, মোচড়ানো বা টানবেন না; ইনফ্রারেড লেন্স স্ক্র্যাচ করা এড়িয়ে চলুন।
  • রিসিভারের উপর সরাসরি সূর্যালোক বা ইনফ্রারেড আলোর উৎস ঝলকানো থেকে বিরত থাকুন (মিথ্যা ট্রিগার এড়ায়)।
  • স্বাভাবিক অপারেশন নিশ্চিত করতে পর্যায়ক্রমে অ্যান্টি-পিন্চ এবং ব্ল্যাংকিং মোড ফাংশন পরীক্ষা করুন।
প্রযুক্তিগত সহায়তা, কাস্টমাইজেশন বা বাল্ক অনুসন্ধানের জন্য, আমাদের অফিসিয়াল ওয়েবসাইট দেখুন: https://www.accesssecuritysolution.com/
