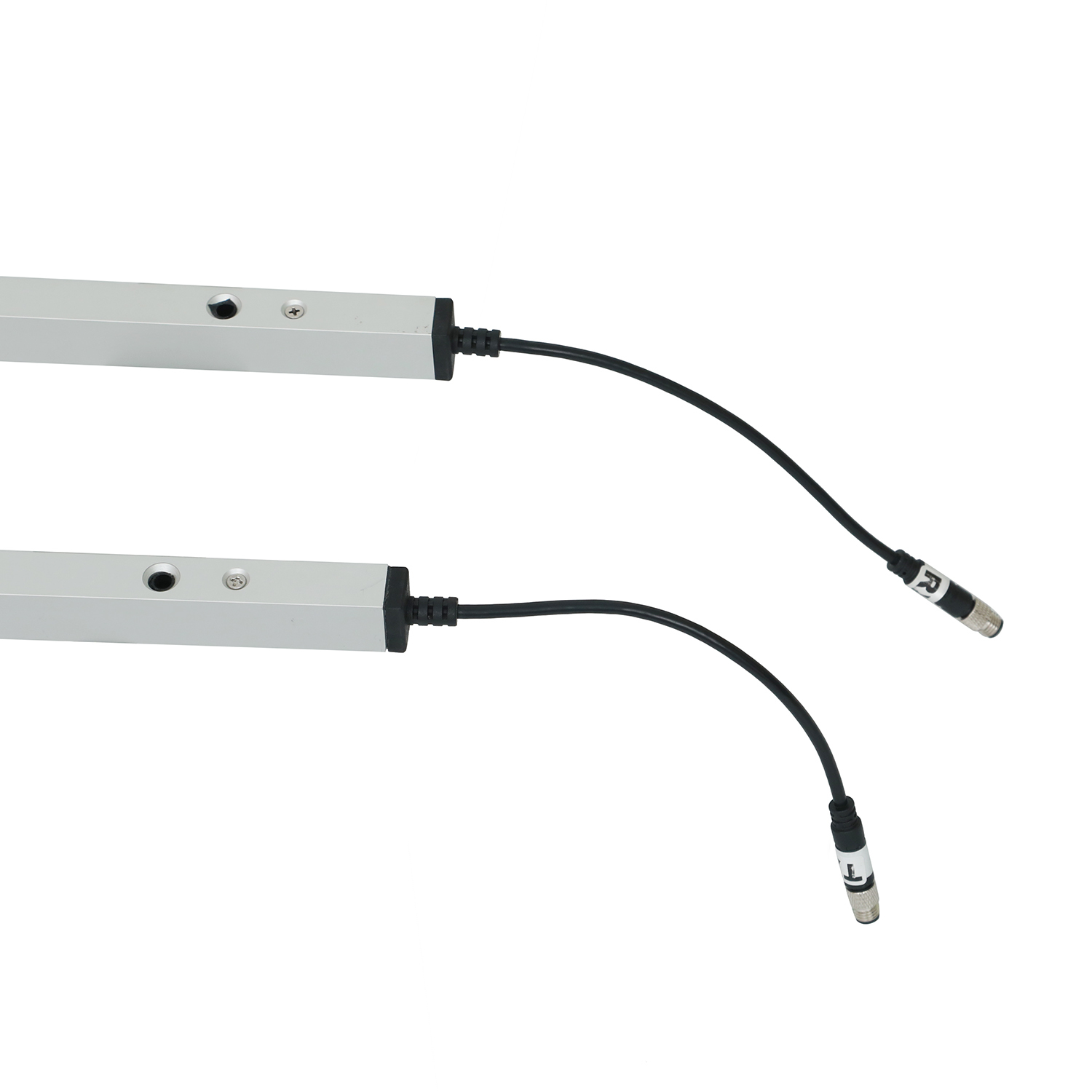

শিল্প দরজা সুরক্ষা লাইট গ্রিড সিই সার্টিফিকেশন ও IP67 এনক্লোজার সহ

উৎপত্তি স্থল	চীন
পরিচিতিমুলক নাম	JUTAI
সাক্ষ্যদান	CE
মডেল নম্বার	CL20-8L
নথি	CL05-8L User Manual.pdf
ন্যূনতম চাহিদার পরিমাণ	1
মূল্য	negotiable
প্যাকেজিং বিবরণ	কার্টুন
ডেলিভারি সময়	5 - 8 কার্যদিবস
পরিশোধের শর্ত	T/T, L/C, D/A, D/P, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল, মানিগ্রাম, আলিপে
যোগানের ক্ষমতা	প্রতি মাসে 1000 টুকরা

পণ্যের বিবরণ

আইপি রেটিং	IP67	ফাংশন	ব্ল্যাঙ্কিং
দূরত্ব অনুভব করছেন	8 মি	উপাদান	অ্যালুমিনিয়াম খাদ
বৈশিষ্ট্য	জারা প্রতিরোধী	পাওয়ার ভোল্টেজ	DC12-24v
অপারেটিং তাপমাত্রা	-20 ~ 60 ℃ ℃	অপারেটিং বর্তমান	<৫০ এমএ
আউটপুট	No/Nc, COM	বর্তমান কাজ	<20mA@DC12V-24V
স্পেসিফিকেশন	20002115 মিমি
বিশেষভাবে তুলে ধরা	শিল্প দরজা সুরক্ষা লাইট গ্রিড , সিই সার্টিফাইড লাইট কার্টেন , IP67 এনক্লোজার লাইট গ্রিড

একটি বার্তা রেখে যান

পণ্যের বর্ণনা

সিই সার্টিফিকেশন এবং আইপি 67 আবরণ সহ শিল্প দরজা সুরক্ষা হালকা গ্রিড

জুটাই CL20-8L ইন্ডাস্ট্রিয়াল ডোর প্রোটেকশন লাইট গ্রিড একটি সিই-প্রত্যয়িত নিরাপত্তা সেন্সর সমাধান যা শুধুমাত্র শিল্প দরজার দৃশ্যের জন্য ডিজাইন করা হয়েছে।এটি প্রেরক এবং রিসিভারের মধ্যে একটি 8-রশ্মি অদৃশ্য সুরক্ষা গ্রিড গঠন করে, অবিলম্বে নিরাপত্তা প্রতিক্রিয়া (দরজা বিপরীত, বন্ধ) যখন কর্মী, বস্তু, বা সরঞ্জাম সনাক্তকরণ এলাকায় অনুপ্রবেশ সক্রিয়।আইপি৬৭ জলরোধী/ধুলোরোধী ঘরের সাথে এবং অ্যালুমিনিয়াম অ্যালোয় নির্মাণের সাথে, এটি কঠোর শিল্প পরিবেশে শিল্প দরজার জন্য নির্ভরযোগ্য অ্যান্টি-পিনচ এবং অনুপ্রবেশ সুরক্ষা সরবরাহ করে, নিরাপত্তা মান এবং অপারেশন ধারাবাহিকতা সম্মতি নিশ্চিত করে।

মূল বিশেষ উল্লেখ

প্যারামিটার	স্পেসিফিকেশন
মডেল	CL20-8L
সার্টিফিকেশন	সিই সার্টিফিকেট (শিল্প যন্ত্রপাতি নিরাপত্তা মান পূরণ)
সুরক্ষা রেটিং	আইপি ৬৭ (ধুলোরোধী + জলরোধী)
আবাসনের উপাদান	অ্যালুমিনিয়াম খাদ
কাজের ভোল্টেজ	DC12-24V
কাজকারী বর্তমান	ট্রান্সমিটারঃ <65mA @DC12V; রিসিভারঃ <20mA @DC12V
আউটপুট কনফিগারেশন	NO/NC রিলে আউটপুট (ডিফল্ট NO, NC এর সাথে কনফিগারযোগ্য); COM টার্মিনাল অন্তর্ভুক্ত
অপারেটিং রেঞ্জ (এমিটার থেকে রিসিভার)	১-৮ মিটার
সর্বোচ্চ সুরক্ষা উচ্চতা	১৭২৯ মিমি
ফটোসেলের সংখ্যা	৮টি বেগ
তারের দৈর্ঘ্য	ট্রান্সমিটার: ৮ মিটার; রিসিভার: ৪ মিটার
সংযোগকারী প্রকার	ট্রান্সমিটারঃ ৫-পোল এম৮ পুরুষ সংযোগকারী; রিসিভারঃ ৫-পোল এম৮ পুরুষ সংযোগকারী
অপারেটিং তাপমাত্রা	-২০°সি ~ +৬০°সি
মূল কাজ	শিল্প দরজা অ্যান্টি-পিনচ সুরক্ষা + ব্লাঙ্কিং মোড (অ্যান্টি-ফাল্গ্যাল অ্যালার্ম)
এলইডি স্ট্যাটাস ইনডিকেটর	ট্রান্সমিটারঃ স্থিতিশীল নীল (স্বাভাবিক অপারেশন); দ্রুত ফ্ল্যাশিং লাল (ভোল্টেজ < 9V বা > 28V) রিসিভারঃ স্থির লাল (বস্তু/কর্মী অবরুদ্ধ); স্থির নীল (অবরুদ্ধ); ফ্ল্যাশিং নীল (প্রথম পাওয়ার-অন, ইমিটার-রিসিভার ভুল সমন্বয়)
ইনস্টলেশন গর্তের মাত্রা (ইউনিটঃ মিমি)	14২৯, ৭৫, ৮০, ১৭৫, ১৯।7২১।4, ২৫৯

মূল কার্যাবলী ও সুবিধা

সিই সার্টিফিকেশন এবং নিরাপত্তা সম্মতিঃশিল্প যন্ত্রপাতি জন্য আন্তর্জাতিক নিরাপত্তা মান পূরণ, বিশ্বব্যাপী শিল্প সেটিংসে কর্মক্ষেত্রে নিরাপত্তা প্রবিধান সম্মতি নিশ্চিত। নির্ভরযোগ্যতা এবং নিরাপত্তা জন্য কঠোরভাবে পরীক্ষিত।
কঠোর পরিবেশের জন্য আইপি৬৭ কভারেজঃসম্পূর্ণ ধুলোরোধী এবং জলরোধী, অস্থায়ীভাবে পানিতে ডুবে যাওয়া, ভারী ধুলো এবং শিল্প দূষণকারীদের প্রতিরোধ করে। অ্যালুমিনিয়াম খাদের আবরণ যান্ত্রিক পরিধান, কম্পন এবং জারা প্রতিরোধ করে।
লক্ষ্যবস্তু শিল্প দরজা সুরক্ষাঃ৮-রশ্মি আলোর গ্রিডটি শিল্প দরজার পুরো উচ্চতা (1729 মিমি) জুড়ে রয়েছে, যা নিরাপত্তা অন্ধ দাগগুলি দূর করে এবং পিনচিং / ক্রাশিং দুর্ঘটনা প্রতিরোধের জন্য সঠিকভাবে অনুপ্রবেশ সনাক্ত করে।
মিথ্যা বিপদাশঙ্কা প্রতিরোধের জন্য ব্ল্যাকিং মোডঃশিল্প দরজা ফাঁক জন্য বিশেষ - প্রথম চ্যানেল ব্লকিং নিরাপত্তা প্রতিক্রিয়া ট্রিগার করে না, স্বাভাবিক দরজা বন্ধের সময় ধারাবাহিক বীম ব্লকিং অভিযোজিত।
সহজ ইনস্টলেশন এবং স্বজ্ঞাত অপারেশনঃরঙ-কোডেড তারের শিল্প দরজা নিয়ন্ত্রণ সিস্টেমের সাথে সংযোগ সহজ করে তোলে। LED সূচকগুলি দ্রুত সমস্যা সমাধানের জন্য রিয়েল-টাইম স্থিতি প্রতিক্রিয়া সরবরাহ করে।

ওয়্যারিং গাইড

উপাদান	তারের রঙ	ফাংশন	বিস্তারিত নোট
ট্রান্সমিটার	লাল	DC12-24V পজিটিভ পাওয়ার সাপ্লাই	একটি স্থিতিশীল ডিসি পাওয়ার সাপ্লাই সংযোগ করুন; ডিভাইস ক্ষতি রোধ করতে ওভারভোল্টেজ / undervoltage এড়াতে
ট্রান্সমিটার	কালো	জমি (জিএনডি)	পাওয়ার সাপ্লাই নেগেটিভ টার্মিনাল সংযোগ; সংকেত হস্তক্ষেপ এড়াতে নির্ভরযোগ্য গ্রাউন্ডিং নিশ্চিত
ট্রান্সমিটার	সবুজ	রিজার্ভ	বেসিক ব্যবহারের জন্য কোন সংযোগ প্রয়োজন হয় না
ট্রান্সমিটার	হলুদ	রিজার্ভ	বেসিক ব্যবহারের জন্য কোন সংযোগ প্রয়োজন হয় না
ট্রান্সমিটার	সাদা	রিজার্ভ	বেসিক ব্যবহারের জন্য কোন সংযোগ প্রয়োজন হয় না
রিসিভার	লাল	DC12-24V পজিটিভ পাওয়ার সাপ্লাই	ধ্রুবক ভোল্টেজ জন্য ট্রান্সমিটার হিসাবে একই শক্তি উৎস ব্যবহার করুন
রিসিভার	কালো	জমি (জিএনডি)	সিগন্যালের স্থিতিশীলতা নিশ্চিত করার জন্য ট্রান্সমিটারের সাথে ভাগ করা জমি
রিসিভার	সবুজ	NO/NC আউটপুট (ডিফল্ট NO)	শিল্প দরজা নিয়ন্ত্রণ ব্যবস্থার নিরাপত্তা সংকেত ইনপুট টার্মিনাল সংযোগ
রিসিভার	হলুদ	কনফিগারযোগ্য এনসি	ব্লাঙ্কিং মোড অ্যাক্টিভেশনের পরে এনসি আউটপুটগুলিতে স্যুইচ করুন (দরজা নিয়ন্ত্রণ সিস্টেমের প্রয়োজনীয়তা মেলে)
রিসিভার	সাদা	COM (কমন টার্মিনাল)	স্বাভাবিক আউটপুট ফাংশন জন্য দরজা নিয়ন্ত্রণ সিস্টেমের সংশ্লিষ্ট টার্মিনাল সংযুক্ত করা আবশ্যক

গুরুতর সতর্কতা:NO/NC টার্মিনালগুলি (রিসিভারের সবুজ/হলুদ তারগুলি) পাওয়ার সাপ্লাই ইতিবাচক টার্মিনালের সাথে সংযুক্ত করবেন না - এটি অপটিক্যাল রিলেটিকে স্থায়ীভাবে ক্ষতিগ্রস্থ করবে।সংকেত হস্তক্ষেপ বা ক্যাবল ক্ষতি এড়াতে উচ্চ ভোল্টেজ / উচ্চ বর্তমান কন্ডাক্টর থেকে সংযোগ ক্যাবল দূরে রাখুন.

ব্লাঙ্কিং মোড সক্রিয়করণের ধাপ

ওয়্যারিং গাইড অনুযায়ী তারের সম্পূর্ণ এবং কোন সংযোগ ত্রুটি নিশ্চিত করুন।
আলোর গ্রিডে পাওয়ার (এটি নিশ্চিত করুন যে পাওয়ার সাপ্লাই DC12-24V প্রয়োজনীয়তা পূরণ করে) ।
পাওয়ার-অন করার ১ মিনিটের মধ্যে, রিসিভারের গ্রিন ওয়্যার (NO আউটপুট) এর ব্ল্যাক ওয়্যার (GND) এর সাথে পাঁচবার পরপর স্পর্শ করুন।
রিসিভারের লাল আলোর ঝলকানি লক্ষ্য করুন - এটি সফল সক্রিয়করণের ইঙ্গিত দেয়ঃ হলুদ তারটি এনসি মোডে স্যুইচ করে এবং ব্লাঙ্কিং মোড সক্ষম করা হয়।
ফাংশনটি পরীক্ষা করুনঃ দরজাটি স্বাভাবিকভাবে বন্ধ হলে (প্রথম চ্যানেলটি ব্লক করা হলে) নিরাপত্তা প্রতিক্রিয়া শুরু হবে না; কর্মী/বস্তু প্রবেশ করলে দরজাটি অবিলম্বে বিপরীতমুখী/বন্ধ হয়ে যাবে।

অ্যাপ্লিকেশন দৃশ্যকল্প

ইন্ডাস্ট্রিয়াল দ্রুত দরজা:কারখানা, লজিস্টিক সেন্টার এবং উৎপাদন লাইনগুলিতে উচ্চ গতির রোল-আপ দরজা।
রোলার শাটার দরজা:গুদাম, কর্মশালা এবং লোডিং ডকের শিল্প রোলার শটার।
সেকশনাল ইন্ডাস্ট্রিয়াল ডোর:কারখানা, স্টোরেজ সুবিধা এবং শিল্প উদ্যানগুলিতে বড় শিল্প দরজা।
বিশেষ পরিবেশ শিল্প দরজাঃঠান্ডা স্টোরেজ শিল্প দরজা, বহিরঙ্গন শিল্প দরজা, এবং ধূলিকণা কর্মশালা দরজা (চরম তাপমাত্রা, ধুলো, এবং আর্দ্রতা প্রতিরোধী) ।

সমস্যা সমাধান

দোষের লক্ষণ	সম্ভাব্য কারণ	বিস্তারিত সমাধান
রিসিভারের নীল আলো অবিচ্ছিন্নভাবে পাওয়ার-অন পরে ঝলকানি	ইমিটার এবং রিসিভারের ভুল সমন্বয় (লাইট বিম প্যারেজ করা হয় না)	1. উভয় ডিভাইস সমান্তরাল হয় তা নিশ্চিত করার জন্য মাউন্ট অবস্থান সামঞ্জস্য 2. emitter এবং রিসিভার মধ্যে হালকা পথ ব্লক বাধা অপসারণকম্পনের কারণে ভুল সমন্বয় এড়াতে মাউন্টিং স্ক্রু টানুন.
ট্রান্সমিটারের লাল আলো দ্রুত ফ্ল্যাশ করে	পাওয়ার সাপ্লাই ভোল্টেজ < 9V বা > 28V	1. পাওয়ার সাপ্লাই ভোল্টেজ পরীক্ষা করতে একটি মাল্টিমিটার ব্যবহার করুন। 2. একটি স্থিতিশীল ডিসি 12-24 ভি পাওয়ার সাপ্লাই দিয়ে প্রতিস্থাপন করুন। 3. দীর্ঘ তারের কারণে ভোল্টেজ ড্রপ পরীক্ষা করুন এবং প্রয়োজন হলে আরও পুরু তারের সাথে প্রতিস্থাপন করুন।
হালকা গ্রিড স্বাভাবিকভাবে কাজ করে (LED সূচক সঠিক), কিন্তু দরজা কোন বিরোধী চিমটি কর্ম আছে	ওয়্যারিং ত্রুটি (NO/NC বা COM টার্মিনালের ভুল সংযোগ)	1. গাইডের সাথে তারের পুনরায় পরীক্ষা করুন - সবুজ / হলুদ (আউটপুট) এবং সাদা (সিওএম) টার্মিনালগুলি দরজা নিয়ন্ত্রণ ব্যবস্থার সুরক্ষা ইন্টারফেসের সাথে সংযুক্ত রয়েছে তা নিশ্চিত করুন।দরজা নিয়ন্ত্রণ সিস্টেম "বাহ্যিক নিরাপত্তা সেন্সর ইনপুট" মোডে সেট করা হয় তা নিশ্চিত করুন.
ব্লাঙ্কিং মোডে প্রবেশ করতে ব্যর্থ	1. অপারেশন পাওয়ার-অন করার পরে 1 মিনিটের উইন্ডো অতিক্রম করে 2. দরজা অবতরণের সময় হালকা ফুটো 3. অবশিষ্টাংশ দ্বারা অবরুদ্ধ নীচেরতম মরীচি 4. দরজা / বাধা সর্বনিম্ন অবিচ্ছিন্ন ব্লকিং দূরত্ব পূরণ করতে ব্যর্থ	1. পাওয়ার বন্ধ করুন এবং পুনরায় চালু করুন, তারপর 1 মিনিটের মধ্যে সক্রিয় করুন। 2. হালকা ফুটো প্রতিরোধ করার জন্য দরজা সিলিং ঠিক করুন। 3. নীচেরতম বীম ব্লকিং পরিষ্কার ধ্বংসাবশেষ। 4.ক্রমাগত ব্লকিং দূরত্বের প্রয়োজনীয়তা পূরণের জন্য দরজা বা বাধা সামঞ্জস্য করুন.

ইনস্টলেশন নির্দেশিকা

ইনস্টলেশনের আগে প্রস্তুতিঃশিল্প দরজার খোলার উচ্চতা এবং প্রস্থ নিশ্চিত করুন - আলোর গ্রিডের সুরক্ষা উচ্চতা (1729 মিমি) এবং অপারেটিং পরিসীমা (1-8 মিটার) মেলে।একটি স্থিতিশীল DC12-24V শক্তি সরবরাহ প্রস্তুত করুন এবং অক্ষত উপাদান জন্য ডিভাইস চেক করুন.
মাউন্ট অপারেশনঃইমিটার এবং রিসিভারটি শিল্প দরজার ফ্রেমের উভয় পাশে উল্লম্বভাবে ইনস্টল করুন, নিশ্চিত করুন যে হালকা গ্রিডটি অন্ধ দাগ ছাড়াই পুরো দরজা খোলার আচ্ছাদন করে।দরজা ফ্রেম সঙ্গে ডিভাইসের ইনস্টলেশন গর্ত সারিবদ্ধ8 মিটার (ট্রান্সমিটার) এবং 4 মিটার (রিসিভার) তারগুলি দরজার ফ্রেম বরাবর রুট করুন, ধারালো প্রান্ত বা উচ্চ চাপের অঞ্চলগুলি এড়িয়ে চলুন।
ওয়্যারিং এবং ডিবাগিংঃপাওয়ার, গ্রাউন্ড এবং সিগন্যাল ক্যাবল সংযোগ করার জন্য ওয়্যারিং গাইড অনুসরণ করুন - ইতিবাচক / নেতিবাচক বিপরীত বা ভুল আউটপুট টার্মিনাল সংযোগ এড়াতে ডাবল চেক করুন। ডিভাইসে পাওয়ারঃট্রান্সমিটারের স্থিতিশীল নীল আলো এবং রিসিভারের স্থিতিশীল নীল আলো (স্বাভাবিক শক্তি চালু) নিশ্চিত করুন. আলোর গ্রিড সারিবদ্ধ করুনঃ যদি রিসিভারের নীল আলো ঝলকানি হয়, তখন আলো স্থিতিশীল না হওয়া পর্যন্ত ইমিটার / রিসিভারের অবস্থানগুলি সামঞ্জস্য করুন।নির্দেশাবলী অনুযায়ী ব্লাঙ্কিং মোড সক্রিয় করুন এবং স্বাভাবিক অপারেশন নিশ্চিত করার জন্য অ্যান্টি-পিনচ ফাংশন পরীক্ষা করুন.

ব্যবহার ও রক্ষণাবেক্ষণের সতর্কতা

ক্যাবল সুরক্ষাঃহাই ভোল্টেজ কন্ডাক্টর, দরজা যন্ত্রপাতি এবং ফর্কলিফ্টের পথ থেকে তারগুলি দূরে রাখুন যাতে এক্সট্রুশন, ক্ষতি বা হস্তক্ষেপ এড়ানো যায়।
লেন্সের রক্ষণাবেক্ষণঃধুলো, তেলের দাগ বা ঘনীভবন দূর করার জন্য নিয়মিত একটি শুকনো, নরম কাপড় দিয়ে ইমিটার / রিসিভার লেন্সগুলি মুছুন - নোংরা লেন্সগুলি সনাক্তকরণের নির্ভুলতাকে প্রভাবিত করবে।
শারীরিক সুরক্ষা:ডিভাইসটি বাঁকবেন না, ঘুরিয়ে দেবেন না বা ফেলে দেবেন না; অ্যালুমিনিয়াম খাদের হাউজিং বা ইনফ্রারেড লেন্সকে স্ক্র্যাচ করবেন না।
আলোর উৎস এড়ানোঃসরাসরি সূর্যের আলো বা অন্যান্য ইনফ্রারেড আলোর উত্সগুলিকে রিসিভারের উপর আলোকিত করা থেকে বিরত রাখুন যাতে মিথ্যা ট্রিগারগুলি এড়ানো যায়।
ব্লাঙ্কিং মোড ব্যবহারঃনিশ্চিত করুন যে ব্লকিং মোডে ব্যবহৃত দরজা বা বাধা সর্বনিম্ন অবিচ্ছিন্ন ব্লকিং দূরত্বের প্রয়োজনীয়তা পূরণ করে।
নিয়মিত পরিদর্শনঃনিয়মিতভাবে অ্যান্টি-পিনচ এবং ব্লাঙ্কিং মোড ফাংশন পরীক্ষা করুন; দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করার জন্য তারের tightness এবং সংযোগকারী অখণ্ডতা পরীক্ষা করুন।
