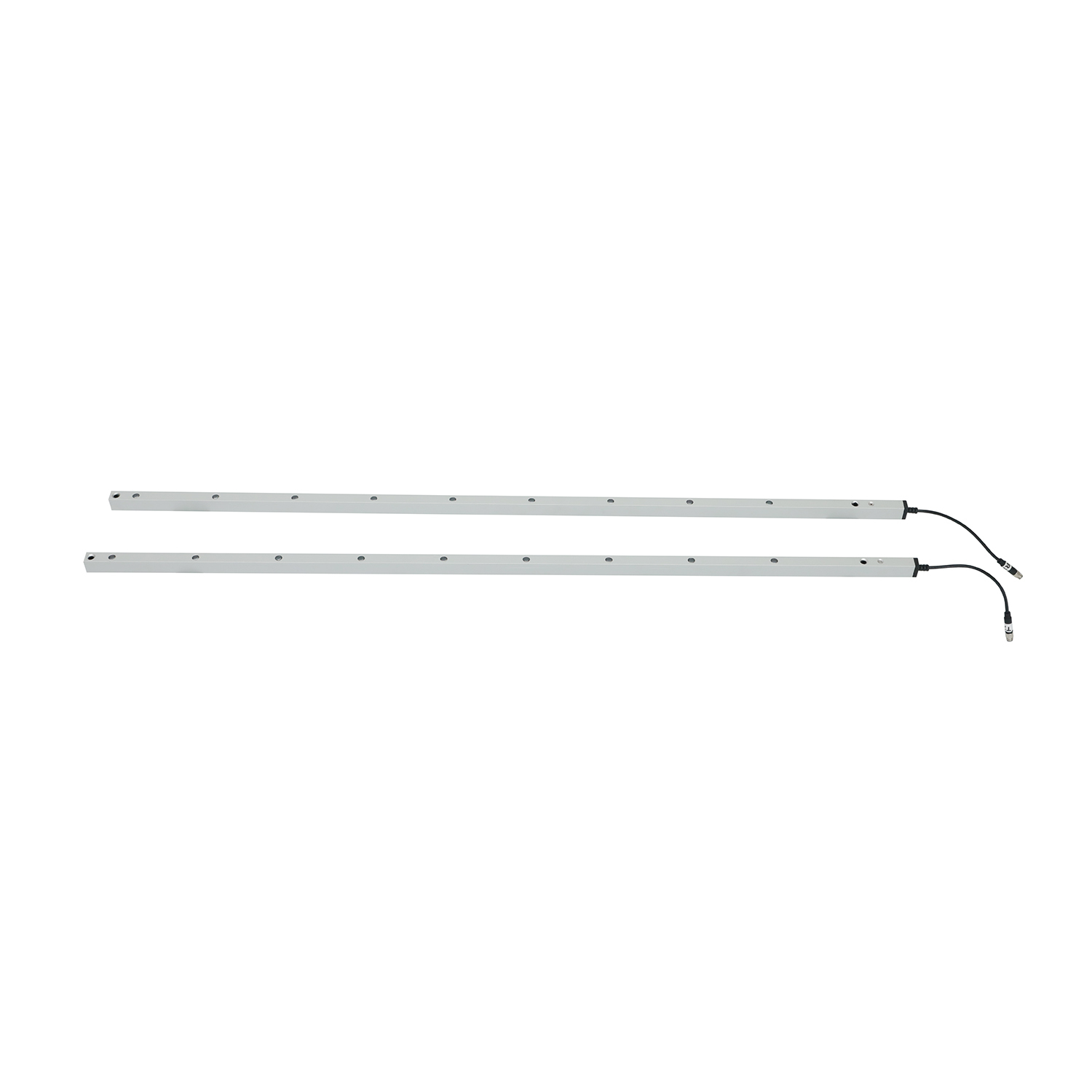

ব্ল্যাংকিং মোড ফাংশন সহ স্বয়ংক্রিয় দরজার জন্য ফটোইলেকট্রিক সুরক্ষা ডিভাইস

মূল স্পেসিফিকেশন (বিস্তারিত প্যারামিটার টেবিল)

মূল ফাংশন এবং সুবিধা (স্পষ্ট, বিস্তারিত পয়েন্ট)

1. ব্ল্যাংকিং মোড: স্বয়ংক্রিয় দরজার জন্য অ্যান্টি-মিথ্যা অ্যালার্ম

• মোড সংজ্ঞা: বিশেষভাবে স্বয়ংক্রিয় দরজার ফাঁকের জন্য ডিজাইন করা হয়েছে—লাইট গ্রিডের প্রথম চ্যানেলটি ব্লক করা সুরক্ষা প্রতিক্রিয়া ট্রিগার করবে না, স্বয়ংক্রিয় দরজার কাঠামোগত বৈশিষ্ট্যগুলির সাথে মানিয়ে নেওয়া (যেমন, রোলার শাটার, দ্রুত দরজা) যেখানে স্বাভাবিক বন্ধ হওয়ার সময় ক্রমিক বিম ব্লকিং ঘটে।
• অ্যাক্টিভেশন লজিক: অপারেশন চলাকালীন দরজার প্যানেলগুলির কারণে অপ্রয়োজনীয় দরজা উল্টানো বা বন্ধ হওয়া এড়িয়ে চলে, সুরক্ষা এবং কার্যকরী দক্ষতার মধ্যে ভারসাম্য বজায় রাখে।
• সেটআপের সুবিধা: সাধারণ তারের স্পর্শ অপারেশন (কোন পেশাদার সরঞ্জাম প্রয়োজন নেই), বিভিন্ন স্বয়ংক্রিয় দরজার ধরণের সাথে দ্রুত অভিযোজন নিশ্চিত করে।

2. লক্ষ্যযুক্ত অ্যান্টি-পিন্চ সুরক্ষা

• সঠিক সনাক্তকরণ: 8-বিম লাইট গ্রিড স্বয়ংক্রিয় দরজার সম্পূর্ণ উচ্চতা কভার করে (1729mm), দরজা কাছাকাছি হাত, অঙ্গ, ছোট সরঞ্জাম বা পণ্য সনাক্ত করে পিন্চিং/ক্রাশিং দুর্ঘটনা প্রতিরোধ করে।
• তাত্ক্ষণিক প্রতিক্রিয়া: বিম বাধা পাওয়ার সাথে সাথেই সুরক্ষা সংকেত ট্রিগার করে, সুরক্ষা ল্যাগ দূর করতে স্বয়ংক্রিয় দরজার দ্রুত অপারেশনের সাথে মেলে।
• বিস্তৃত অভিযোজনযোগ্যতা: বিভিন্ন স্বয়ংক্রিয় দরজার ধরণের জন্য উপযুক্ত (দ্রুত দরজা, রোলার শাটার দরজা, স্বয়ংক্রিয় সুইং দরজা, শিল্প বিভাগীয় দরজা) বিভিন্ন পরিস্থিতিতে।

3. শক্তিশালী এবং নির্ভরযোগ্য কর্মক্ষমতা

• IP67 সুরক্ষা: সম্পূর্ণরূপে ডাস্টপ্রুফ এবং জলরোধী, অস্থায়ী জল নিমজ্জন, ভারী ধুলো এবং শিল্প দূষক প্রতিরোধ করে—বহিরঙ্গন-ইনস্টল করা স্বয়ংক্রিয় দরজা বা ধুলোময় কর্মশালার পরিবেশের জন্য আদর্শ।
• তাপমাত্রা স্থিতিস্থাপকতা: -20°C থেকে +60°C পর্যন্ত স্থিতিশীলভাবে কাজ করে, কোল্ড স্টোরেজ স্বয়ংক্রিয় দরজা, উচ্চ-তাপমাত্রার ওয়ার্কশপ দরজা এবং মৌসুমী ওঠানামার সংস্পর্শে আসা বাইরের দরজার সাথে মানিয়ে নেয়।
• টেকসই কাঠামো: অ্যালুমিনিয়াম খাদ হাউজিং যান্ত্রিক পরিধান, কম্পন এবং ক্ষয় প্রতিরোধ করে, ঘন ঘন স্বয়ংক্রিয় দরজা অপারেশনের সাথেও দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করে।

4. সহজ ইনস্টলেশন এবং স্বজ্ঞাত অপারেশন

• রঙ-কোডেড তারের: পরিষ্কার তারের ফাংশন বিভাজন স্বয়ংক্রিয় দরজা নিয়ন্ত্রণ সিস্টেমে সংযোগ সহজ করে (নীচে তারের গাইডে বিস্তারিত), ইনস্টলেশন ত্রুটি হ্রাস করে।
• নিয়মিত মাউন্টিং: স্ট্যান্ডার্ড মাত্রা সহ সংরক্ষিত ইনস্টলেশন গর্তগুলি বিভিন্ন দরজার ফ্রেমে নমনীয় মাউন্টিং সক্ষম করে (উল্লম্ব ইনস্টলেশন প্রস্তাবিত)।
• ভিজ্যুয়াল ডায়াগনস্টিকস: প্রেরক এবং রিসিভার উভয় ক্ষেত্রেই এলইডি সূচকগুলি রিয়েল-টাইম স্ট্যাটাস ফিডব্যাক প্রদান করে, যা সাইটের কর্মীদের স্বাভাবিক অপারেশন, ভুল সারিবদ্ধকরণ, ভোল্টেজ সমস্যা বা ব্লকেজ দ্রুত সনাক্ত করতে দেয়।

তারের গাইড (নোট সহ স্ট্যান্ডার্ডাইজড টেবিল)

গুরুত্বপূর্ণ সতর্কতা

• পাওয়ার সাপ্লাই পজিটিভ টার্মিনালের সাথে NO/NC টার্মিনাল (রিসিভারের সবুজ/হলুদ তার) সংযোগ করবেন না—এটি স্থায়ীভাবে অপটিক্যাল রিলেকে ক্ষতি করবে।
• নিশ্চিত করুন তারের সংযোগ শক্ত এবং শর্ট সার্কিট মুক্ত; হস্তক্ষেপ এড়াতে তারগুলিকে উচ্চ-ভোল্টেজ/উচ্চ-কারেন্ট কন্ডাক্টর থেকে দূরে রাখুন।

ব্ল্যাংকিং মোড অ্যাক্টিভেশন পদক্ষেপ (ধাপে ধাপে)

1. তারের গাইড অনুযায়ী তারের সম্পূর্ণ করুন এবং কোন সংযোগ ত্রুটি নেই তা নিশ্চিত করুন।
2. ফটোইলেকট্রিক সুরক্ষা ডিভাইস চালু করুন (নিশ্চিত করুন পাওয়ার সাপ্লাই DC12-24V প্রয়োজনীয়তা পূরণ করে)।
3. পাওয়ার-অন হওয়ার 1 মিনিটের মধ্যে, রিসিভারের সবুজ তার (NO আউটপুট) তার কালো তারের (GND) সাথে পরপর পাঁচবার স্পর্শ করুন।
4. রিসিভারের লাল আলো দ্রুত জ্বলতে দেখুন—এটি সফল অ্যাক্টিভেশন নির্দেশ করে: হলুদ তার NC মোডে স্যুইচ করে এবং ব্ল্যাংকিং মোড সক্রিয় হয়।
5. অ্যাক্টিভেশনের পরে, ফাংশনটি পরীক্ষা করুন: স্বাভাবিক দরজা বন্ধ (প্রথম চ্যানেলটি ব্লক করা) সুরক্ষা প্রতিক্রিয়া ট্রিগার করবে না; কর্মী/বস্তু প্রবেশ করা (অন্যান্য চ্যানেলগুলি ব্লক করা) অবিলম্বে দরজা উল্টানো/বন্ধ করা ট্রিগার করবে।

অ্যাপ্লিকেশন দৃশ্য (লক্ষ্যযুক্ত, বিস্তারিত তালিকা)

• শিল্প স্বয়ংক্রিয় দরজা: দ্রুত দরজা, রোলার শাটার দরজা, বিভাগীয় শিল্প দরজা (কারখানা, গুদাম, লজিস্টিক সেন্টার)।
• বাণিজ্যিক স্বয়ংক্রিয় দরজা: স্বয়ংক্রিয় সুইং দরজা, স্লাইডিং দরজা (শপিং মল, অফিস বিল্ডিং, খুচরা দোকান)।
• বিশেষ পরিবেশ স্বয়ংক্রিয় দরজা: কোল্ড স্টোরেজ স্বয়ংক্রিয় দরজা, ক্লিন রুম দ্রুত দরজা, বহিরঙ্গন স্বয়ংক্রিয় দরজা (তাপমাত্রা চরম, ধুলো এবং আর্দ্রতা প্রতিরোধী)।
• লজিস্টিক/লোডিং ডক দরজা: স্বয়ংক্রিয় লোডিং ডক দরজা, উপাদান স্থানান্তর এলাকার দরজা (উচ্চ-ফ্রিকোয়েন্সি অপারেশনের সময় কর্মী এবং পণ্য রক্ষা করে)।

সমস্যা সমাধান (ব্যাপক সমস্যা-সমাধান টেবিল)

ইনস্টলেশন নির্দেশিকা (বিস্তারিত, কার্যকরী পদক্ষেপ)

1. ইনস্টলেশন-পূর্ব প্রস্তুতি:
   • স্বয়ংক্রিয় দরজার খোলার উচ্চতা এবং প্রস্থ নিশ্চিত করুন—নিশ্চিত করুন ডিভাইসের সুরক্ষা উচ্চতা (1729mm) এবং অপারেটিং রেঞ্জ (1-8m) মিলে যায়।
   • পাওয়ার সাপ্লাই পরীক্ষা করুন: একটি স্থিতিশীল DC12-24V পাওয়ার সোর্স প্রস্তুত করুন (ডিভাইসের ওয়ার্কিং ভোল্টেজের সাথে সামঞ্জস্যপূর্ণ)।
   • ডিভাইসটি পরীক্ষা করুন: যাচাই করুন যে প্রেরক, রিসিভার, তারগুলি এবং সংযোগকারীগুলি অক্ষত আছে (কোন ক্ষতি বা আলগা সংযোগ নেই)।
2. মাউন্টিং অপারেশন:
   • মাউন্টিং অবস্থান নির্বাচন করুন: স্বয়ংক্রিয় দরজার ফ্রেমের উভয় পাশে উল্লম্বভাবে প্রেরক এবং রিসিভার ইনস্টল করুন, নিশ্চিত করুন যে লাইট গ্রিডটি দরজার গতির দিকের সমান্তরাল এবং সম্পূর্ণ দরজা খোলা কভার করে (কোনো দৃষ্টিহীন স্থান নেই)।
   • ইনস্টলেশন গর্ত ব্যবহার করুন: ডিভাইসের মাউন্টিং গর্তগুলি দরজার ফ্রেমের সাথে সারিবদ্ধ করুন, ম্যাচিং স্ক্রু দিয়ে ঠিক করুন (কম্পন-প্ররোচিত ভুল সারিবদ্ধকরণ এড়াতে দৃঢ় ইনস্টলেশন নিশ্চিত করুন)।
   • কেবল ব্যবস্থা: দরজার ফ্রেমের সাথে 8m (প্রেরক) এবং 4m (রিসিভার) তারগুলি রুট করুন, ধারালো প্রান্ত বা উচ্চ-চাপের এলাকাগুলি এড়িয়ে চলুন (কেবল ক্ষতি প্রতিরোধ করুন)।
3. তারের এবং ডিবাগিং:
   • পাওয়ার, গ্রাউন্ড এবং সিগন্যাল তারগুলি সংযোগ করতে তারের গাইড অনুসরণ করুন—পজিটিভ/নেগেটিভ বিপরীত করা বা পাওয়ার পজিটিভের সাথে NO/NC সংযোগ করা এড়াতে ডবল-চেক করুন।
   • ডিভাইস চালু করুন: এলইডি সূচকগুলি পর্যবেক্ষণ করুন—প্রেরকের স্থিতিশীল নীল আলো এবং রিসিভারের স্থিতিশীল নীল আলো স্বাভাবিক পাওয়ার-অন নির্দেশ করে।
   • লাইট গ্রিড সারিবদ্ধ করুন: যদি রিসিভারের নীল আলো ফ্ল্যাশ করে, তবে আলো স্থিতিশীল না হওয়া পর্যন্ত প্রেরক/রিসিভারের অবস্থানগুলি সামঞ্জস্য করুন (বিম সারিবদ্ধকরণ সফল)।
   • ব্ল্যাংকিং মোড সক্রিয় করুন: স্বয়ংক্রিয় দরজার অপারেশন মানিয়ে নিতে নির্দেশিত হিসাবে তারের-স্পর্শ অ্যাক্টিভেশন পদক্ষেপগুলি সম্পূর্ণ করুন।

ব্যবহার এবং রক্ষণাবেক্ষণ সতর্কতা (বিস্তারিত অনুস্মারক)

• কেবল সুরক্ষা: হস্তক্ষেপ, এক্সট্রুশন বা ক্ষতি এড়াতে সংযোগকারী তারগুলিকে উচ্চ-ভোল্টেজ/উচ্চ-কারেন্ট কন্ডাক্টর, দরজার যন্ত্রপাতি বা ফর্কলিফটের পথ থেকে দূরে রাখুন।
• লেন্স রক্ষণাবেক্ষণ: নিয়মিতভাবে ধুলো, তেলের দাগ বা ঘনীভবন অপসারণ করতে প্রেরক/রিসিভার লেন্সগুলি একটি শুকনো, নরম কাপড় দিয়ে মুছুন—নোংরা লেন্স সনাক্তকরণের নির্ভুলতাকে প্রভাবিত করবে।
• শারীরিক সুরক্ষা: ডিভাইসটি বাঁকবেন না, মোচড় দেবেন না বা ফেলবেন না; অ্যালুমিনিয়াম খাদ হাউজিং বা ইনফ্রারেড লেন্স স্ক্র্যাচ করা এড়িয়ে চলুন।
• আলোর উৎসের পরিহার: রিসিভারের উপর সরাসরি সূর্যালোক বা অন্যান্য ইনফ্রারেড আলোর উৎস ঝলকানো থেকে প্রতিরোধ করুন (মিথ্যা ট্রিগার বা সনাক্তকরণ ব্যর্থতা এড়ায়)।
• ব্ল্যাংকিং মোড ব্যবহার: ব্ল্যাংকিং মোডের জন্য ব্যবহৃত দরজা বা বাধাটি ন্যূনতম অবিচ্ছিন্ন ব্লকিং দূরত্বের প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করুন (ব্যবহারকারীর ম্যানুয়ালের স্পেসিফিকেশনগুলি অনুসরণ করুন)।
• তাপমাত্রা অভিযোজন: চরম পরিবেশে (যেমন, -20°C এর নিচে কোল্ড স্টোরেজ বা +60°C এর উপরে উচ্চ-তাপমাত্রার কর্মশালা), ব্যবহারের আগে ডিভাইসের অপারেটিং তাপমাত্রা পরিসীমা নিশ্চিত করুন।
• নিয়মিত পরিদর্শন: ডিভাইসটি স্বাভাবিকভাবে কাজ করে তা নিশ্চিত করতে পর্যায়ক্রমে অ্যান্টি-পিন্চ এবং ব্ল্যাংকিং মোড ফাংশন পরীক্ষা করুন; তারের সংযোগের দৃঢ়তা এবং সংযোগকারীর অখণ্ডতা পরীক্ষা করুন।
