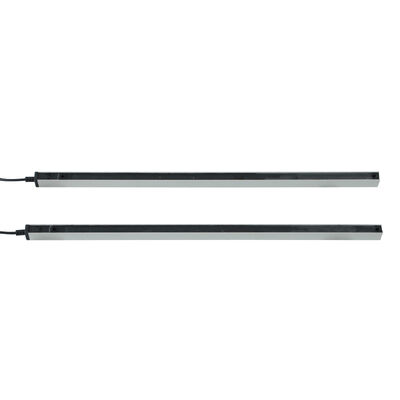

শীতল সংরক্ষণ ও শিল্প-উচ্চ গতির দরজার জন্য IP67 রেটেড ফটোইলেকট্রিক ব্যারিয়ার
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | JUTAI |
| সাক্ষ্যদান | CE |
| মডেল নম্বার | CL20-8L |
| নথি | CL05-8L User Manual.pdf |
| ন্যূনতম চাহিদার পরিমাণ | 1 |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | কার্টুন |
| ডেলিভারি সময় | 5 - 8 কার্যদিবস |
| পরিশোধের শর্ত | T/T, L/C, D/A, D/P, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল, মানিগ্রাম, আলিপে |
| যোগানের ক্ষমতা | প্রতি মাসে 1000 টুকরা |
পণ্যের বিবরণ
| আইপি রেটিং | IP67 | ফাংশন | ব্ল্যাঙ্কিং |
|---|---|---|---|
| দূরত্ব অনুভব করছেন | 8 মি | উপাদান | অ্যালুমিনিয়াম খাদ |
| বৈশিষ্ট্য | জারা প্রতিরোধী | পাওয়ার ভোল্টেজ | DC12-24v |
| অপারেটিং তাপমাত্রা | -20 ~ 60 ℃ ℃ | অপারেটিং বর্তমান | <৫০ এমএ |
| আউটপুট | No/Nc, COM | বর্তমান কাজ | <20mA@DC12V-24V |
| স্পেসিফিকেশন | 2000*21*15 মিমি | ||
| বিশেষভাবে তুলে ধরা | শীতল সংরক্ষণের জন্য IP67 ফটোইলেকট্রিক ব্যারিয়ার,শিল্প-উচ্চ গতির দরজার লাইট কার্টেন,IP67 রেটেড ব্ল্যাংকিং লাইট কার্টেন |
||
পণ্যের বর্ণনা
আইপি 67 রেটযুক্ত কোল্ড স্টোরেজ এবং শিল্পের উচ্চ গতির দরজার জন্য ফটো ইলেকট্রিক বাধা
জুটাই সিএল-সিরিজের ফটো ইলেকট্রিক বাধা হল একটি পেশাদার ইনফ্রারেড নিরাপত্তা সমাধান যা শীতল স্টোরেজ পরিবেশ এবং শিল্পের উচ্চ গতির দরজাগুলির জন্য উপযুক্ত।এটি প্রেরক এবং রিসিভারের মধ্যে একটি অদৃশ্য গ্রিড প্রেরণ করে, অবিলম্বে নিরাপত্তা প্রতিক্রিয়া (দরজা বিপরীতমুখী, সরঞ্জাম বন্ধ) বিরোধী কার্যকরভাবে pinching, চূর্ণ, বা সংঘর্ষ দুর্ঘটনা প্রতিরোধ। IP67 সুরক্ষা সঙ্গে,বিস্তৃত তাপমাত্রা অভিযোজনযোগ্যতা, এবং দ্বৈত অপারেটিং মোড, এটি ঠান্ডা স্টোরেজ সুবিধা এবং উচ্চ ট্রাফিক শিল্প দরজা এলাকায় কঠোর অবস্থার মধ্যে নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে।
মূল বিশেষ উল্লেখ
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| মডেল সিরিজ | CL05, CL10, CL15, CL20, CL25 (-8L/-16L উপসর্গ সহ) |
| সুরক্ষা উচ্চতা | 500 মিমি থেকে 2500 মিমি (মডেলের উপর নির্ভর করে) |
| বিম সংখ্যা | ৮টি বা ১৬টি |
| রশ্মি স্পেসিং | ১০০ মিমি |
| সনাক্তকরণ ব্যাপ্তি | ৮ মিটার পর্যন্ত (ট্রান্সমিটার থেকে রিসিভার) |
| সনাক্তকরণ যথার্থতা | 50 মিমি পর্যন্ত ছোট বস্তু সনাক্ত করে |
| প্রতিক্রিয়া সময় | ≤20ms |
| পাওয়ার সাপ্লাই | 12-24VDC ±10% |
| কাজকারী বর্তমান | ট্রান্সমিটারঃ <65mA @DC12V; রিসিভারঃ <20mA @DC12V |
| আউটপুট কনফিগারেশন | 1 নিরাপত্তা রিলে (NO/NC নির্বাচনযোগ্য) + COM টার্মিনাল |
| সুরক্ষা রেটিং | আইপি ৬৭ (ধুলোরোধী + জলরোধী) |
| আবাসনের উপাদান | অ্যালুমিনিয়াম খাদ |
| অপারেটিং তাপমাত্রা | -২০°সি থেকে +৬০°সি (প্রসারিত পরিসীমা -২৫°সি পর্যন্ত ঠান্ডা সংরক্ষণের জন্য উপলব্ধ) |
| তারের দৈর্ঘ্য | ট্রান্সমিটার: ৮ মিটার; রিসিভার: ৪ মিটার |
| সংযোগকারী প্রকার | ৫-পোল M8 পুরুষ সংযোগকারী (ট্রান্সমিটার/রিসিভার) |
| নিরাপত্তা মান | সিই সার্টিফিকেট, EN 61496-1/-2 নীতিমালার সাথে সামঞ্জস্যপূর্ণ |
| এলইডি নির্দেশক | ট্রান্সমিটারঃ ধ্রুব নীল (স্বাভাবিক), দ্রুত ফ্ল্যাশিং লাল (ভোল্টেজ < 9V বা > 28V) রিসিভারঃ স্থির লাল (ব্লকড), স্থির নীল (অব্লকড), ফ্ল্যাশিং নীল (ভুল সমন্বয়) |
মূল সুবিধা
আইপি৬৭ রুজড প্রোটেকশন
- পুরোপুরি ধুলো-নিরোধী এবং সাময়িকভাবে পানিতে নিমজ্জিত প্রতিরোধী, উচ্চ চাপ ধোয়ার, ধুলো এবং আর্দ্রতা সহ্য করে
- ঠান্ডা স্টোরেজ আর্দ্রতা, শিল্প ধুলো, এবং বহিরঙ্গন ইনস্টল উচ্চ গতির দরজা জন্য আদর্শ
ঠান্ডা স্টোরেজ অভিযোজিততা
- -20°C থেকে +60°C পর্যন্ত স্থিতিশীল অপারেশন; অতিরিক্ত ঠান্ডা স্টোরেজ (-25°C) এর জন্য ঐচ্ছিক বর্ধিত পরিসীমা
- ফ্রিজ রুম এবং রেফ্রিজারেটেড গুদামগুলিতে নিরবচ্ছিন্ন নিরাপত্তা নিশ্চিত করে কনডেনসেশন এবং হিমায়নের প্রতিরোধী
দ্বৈত অপারেটিং মোড
- স্ট্যান্ডার্ড সুরক্ষা মোডঃসম্পূর্ণ এলাকা সুরক্ষা ⇒ যে কোন রাশির বিরতি অবিলম্বে নিরাপত্তা আউটপুট সক্রিয় করে (কর্মীদের সুরক্ষার জন্য নিখুঁত)
- ব্লাঙ্কিং মোডঃমিথ্যা অ্যালার্ম ছাড়া দরজা কাঠামো নিরাপদ পাস অনুমতি দেয়, উচ্চ গতির দরজা সামনের প্রান্ত জন্য উপযুক্ত
উচ্চ গতির দরজার সামঞ্জস্য
- ≤20ms দ্রুত প্রতিক্রিয়া সময় উচ্চ গতির দরজার অপারেশন গতির সাথে মেলে, নিরাপত্তা বিলম্ব দূর করে
- একাধিক দৈর্ঘ্য (500mm-2500mm) এবং বিম (8/16) বিকল্পগুলি বিভিন্ন উচ্চ গতির দরজার আকারের জন্য উপযুক্ত
সহজ ইন্টিগ্রেশন ও ডায়াগনস্টিক
- রঙ-কোডযুক্ত তারগুলি এবং 5-পোল এম 8 সংযোগকারীগুলি দরজা নিয়ামক বা সুরক্ষা রিলেগুলির সাথে তারের সহজতর করে
- অন্তর্নির্মিত সমন্বয় সহায়ক এবং নিয়মিত brackets বিভিন্ন দরজা ফ্রেম উপর দ্রুত ইনস্টলেশন সক্ষম
- ভিজ্যুয়াল এলইডি সূচকগুলি পাওয়ার, সারিবদ্ধতা এবং ব্লকিংয়ের এক নজরে অবস্থা সরবরাহ করে
ওয়্যারিং গাইড
| উপাদান | তারের রঙ | ফাংশন | নোট |
|---|---|---|---|
| ট্রান্সমিটার | লাল | 12-24VDC পজিটিভ পাওয়ার সাপ্লাই | পাওয়ার সাপ্লাই পজিটিভ টার্মিনাল সংযোগ |
| ট্রান্সমিটার | কালো | জমি (জিএনডি) | পাওয়ার সাপ্লাই নেগেটিভ টার্মিনাল সংযোগ |
| ট্রান্সমিটার | সবুজ/হলুদ/সাদা | রিজার্ভ | বেসিক ব্যবহারের জন্য কোন সংযোগ প্রয়োজন হয় না |
| রিসিভার | লাল | 12-24VDC পজিটিভ পাওয়ার সাপ্লাই | ট্রান্সমিটার পাওয়ার সংযোগের সাথে একই |
| রিসিভার | কালো | জমি (জিএনডি) | একই ট্রান্সমিটার গ্রাউন্ড সংযোগ |
| রিসিভার | সবুজ | NO/NC আউটপুট (ডিফল্ট NO) | দরজা নিয়ন্ত্রণ সিস্টেমের সংকেত ইনপুট সংযোগ |
| রিসিভার | হলুদ | কনফিগারযোগ্য এনসি | ব্লাঙ্কিং মোড সেটআপের মাধ্যমে সক্রিয় করুন |
| রিসিভার | সাদা | COM (কমন টার্মিনাল) | NO/NC আউটপুটের জন্য সমন্বয় টার্মিনাল |
গুরুতর সতর্কতা:NO/NC টার্মিনালগুলিকে পাওয়ার সাপ্লাই পজিটিভ টার্মিনালের সাথে সংযুক্ত করবেন না, এটি অপটিক্যাল রিলে ক্ষতিগ্রস্ত করবে।
ব্লাঙ্কিং মোড সক্রিয়করণের ধাপ
- ডিভাইসটি চালু করুন এবং সঠিক তারের নিশ্চিত করুন
- পাওয়ার-অন 1 মিনিটের মধ্যে, রিসিভারের সবুজ তারের তার GND (কালো তারের) পাঁচবার স্পর্শ
- রিসিভারের লাল আলো সক্রিয়করণ নিশ্চিত করার জন্য ঝলকানিঃ হলুদ তারের এনসি মোডে স্যুইচ করে, এবং ব্লাঙ্কিং মোড সক্ষম করা হয়
অ্যাপ্লিকেশন দৃশ্যকল্প
শীতল সঞ্চয়স্থান
- ঠান্ডা স্টোরেজ দরজা, ফ্রিজার রুম প্রবেশদ্বার, হিমায়িত গুদাম অ্যাক্সেস দরজা
- নিম্ন তাপমাত্রার সঞ্চয়স্থানের উপাদান স্থানান্তর দরজা
শিল্প উচ্চ গতির দরজা
- উচ্চ গতির রোল-আপ দরজা, দ্রুত স্লাইং দরজা, সেকশনাল ইন্ডাস্ট্রিয়াল দরজা
- লজিস্টিক সেন্টার দ্রুত দরজা, কারখানা উত্পাদন লাইন উচ্চ গতির দরজা
অন্যান্য শিল্প পরিবেশ
- লোডিং ডকের দরজা, স্টোরেজ অটোমেটেড দরজা, খাদ্য প্রক্রিয়াকরণ কারখানার দরজা
- দরজার কাছে যন্ত্রপাতি পরিধি সুরক্ষা (কনভেয়র, প্যাকেজিং মেশিন)
সমস্যা সমাধান
| দোষের লক্ষণ | সম্ভাব্য কারণ | সমাধান |
|---|---|---|
| রিসিভারের নীল আলো ফ্ল্যাশ (পাওয়ার-অন) | ইমিটার এবং রিসিভারের ভুল সমন্বয় | সমান্তরাল সারিবদ্ধতা নিশ্চিত করার জন্য অবস্থানগুলি পুনরায় সামঞ্জস্য করুন |
| ট্রান্সমিটারের লাল আলো দ্রুত ফ্ল্যাশ করে | পাওয়ার সাপ্লাই ভোল্টেজ < 9V বা > 28V | 12-24VDC ±10% প্রয়োজনীয়তা পূরণের জন্য শক্তি সরবরাহ স্থিতিশীল করুন |
| হালকা বাধা কাজ করে, কিন্তু কোন নিরাপত্তা ব্যবস্থা নেই (দরজা/সরঞ্জাম) | ওয়্যারিং ত্রুটি | গাইড বিরুদ্ধে তারের পুনরায় পরীক্ষা করুন; নিশ্চিত NO / NC সঠিক নিয়ন্ত্রণ টার্মিনাল সংযোগ করে |
| ব্লাঙ্কিং মোডে প্রবেশ করতে ব্যর্থ | 1দরজার নিচে যাওয়ার সময় হালকা ফুটো 2. অবশিষ্টাংশ / বরফ দ্বারা অবরুদ্ধ নীচেরতম বীম 3দরজা/বন্ধন ন্যূনতম অবিচ্ছিন্ন ব্লকিং দূরত্ব পূরণ করতে ব্যর্থ |
1. হালকা ফুটো প্রতিরোধ করার জন্য দরজা সীলমোহর সংশোধন 2. হালকা আবর্জনা / বরফ রশ্মি ব্লকিং 3. দূরত্বের প্রয়োজনীয়তা পূরণের জন্য দরজা / বাধা সামঞ্জস্য করুন |
ব্যবহার ও রক্ষণাবেক্ষণের সতর্কতা
- হস্তক্ষেপ এড়াতে উচ্চ ভোল্টেজ / উচ্চ বর্তমান কন্ডাক্টর থেকে তারগুলি দূরে রাখুন
- ধুলো, ঘনত্ব বা বরফ অপসারণের জন্য নিয়মিত শুকনো, নরম কাপড় দিয়ে ইমিটার/রিসিভার লেন্স মুছে ফেলুন (শীতল সংরক্ষণের জন্য অত্যন্ত গুরুত্বপূর্ণ)
- ক্যাবলগুলিকে জোর করে বাঁকবেন না, ঘুরিয়ে দেবেন না বা টানবেন না; ইনফ্রারেড লেন্সগুলি স্ক্র্যাচ করবেন না
- সরাসরি সূর্যের আলো বা ইনফ্রারেড আলোর উৎসগুলিকে রিসিভারে আলোকিত করা থেকে বিরত রাখুন (মিথ্যা ট্রিগারগুলি এড়ান)
- কোল্ড স্টোরেজে, হাউজিং এবং লেন্সগুলি রক্ষা করার জন্য সরাসরি বরফ / হিম সংস্পর্শে ইনস্টল করুন
প্রযুক্তিগত সহায়তা, কাস্টমাইজেশন, বা বাল্ক অনুসন্ধানের জন্য, আমাদের অফিসিয়াল ওয়েবসাইটে যানঃhttps://www.accesssecuritysolution.com/
