সংযোগ

সূচক এবং সুইচঃ

• পাওয়ার এলইডি (রেড): "পাওয়ার অন" নির্দেশ করে।
• CH1 সনাক্তকরণ LED:
  • স্ট্যাডি অন: গাড়ির সনাক্তকরণ নির্দেশ করে।
  • ধীর মোমবাতিঃ লুপের শর্ট সার্কিট বা লুপের পরে অপর্যাপ্ত বাঁক নির্দেশ করে।
  • দ্রুত ঝলকানিঃ লুপের পরে একটি লুপ খোলা সার্কিট বা অত্যধিক twists নির্দেশ করে।
• CH2 সনাক্তকরণ LED:
  • স্ট্যাডি অন: গাড়ির সনাক্তকরণ নির্দেশ করে।
  • ধীর মোমবাতিঃ লুপের শর্ট সার্কিট বা লুপের পরে অপর্যাপ্ত বাঁক নির্দেশ করে।
  • দ্রুত ঝলকানিঃ লুপের পরে একটি লুপ খোলা সার্কিট বা অত্যধিক twists নির্দেশ করে।

সংবেদনশীলতা নির্বাচনঃ

• সংবেদনশীলতা এবং ফ্রিকোয়েন্সি সমন্বয় একটি 7-মুখী ডিপ সুইচ এবং 10-মুখী ডিপ সুইচ সেটিংস মাধ্যমে সহজতর করা হয়।
• ব্যবহারকারীরা প্রদত্ত টেবিল অনুযায়ী ডিপ সুইচ অবস্থানগুলি কনফিগার করে 8 টি ভিন্ন সংবেদনশীলতা সেটিং থেকে চয়ন করতে পারেন।
• ডিপ সুইচ 6, 7, এবং 8 CH1 সংবেদনশীলতা নিয়ন্ত্রণ করে, 0.8 (সর্বনিম্ন সংবেদনশীল) থেকে 0.015 (সর্বাধিক সংবেদনশীল) পর্যন্ত।
• ডিপ সুইচ 3, 4, এবং 5 0.8 (সর্বনিম্ন সংবেদনশীল) থেকে 0.015 (সর্বাধিক সংবেদনশীল) পর্যন্ত CH2 সংবেদনশীলতা নিয়ন্ত্রণ করে।

3. সুইচ 1=S1 : চ্যানেল 1 লুপ ফাংশন নির্বাচন (10 উপায় ডাইপ সুইচ)

(1) ((সুইচ 1) DIP 1 & DIP 2 বিশেষ সংবেদনশীলতা বৃদ্ধি উভয় ট্রেলার (উভয় চ্যানেল) জন্য।

(2) ((সুইচ 1=S1) D3, D4, D5 এবং (সুইচ 2=S2) D1, D2 সেটিং বিশেষ ফাংশন (মোড1, 2, 3 দিক সনাক্তকরণ। মোড 4, 5, 6 স্বাভাবিক মোড, দুটি লুপ সনাক্তকরণ পৃথক করা হয়)

(৩) ((স্বিচ ১=এস১) ডি৬ & ডি৭ & ডি৮ এবং (স্বিচ ২=এস২) ডি৩ & ডি৪ & ডি৫ সিএইচ১ এবং সিএইচ২ সংবেদনশীলতা নির্বাচন (আট স্তরের পছন্দ) ।

(4) ((সুইচ ১=এস১) ডি৯ & ডি১০ এবং (সুইচ২=এস২) ডি৬, ডি৭ সেটিং ফ্রিকোয়েন্সি (২০ কে থেকে ১০০ কেএইচজেড) ।

* রিসেট বোতামঃ দয়া করে নোট করুনঃ ডিপ সুইচগুলিতে প্রতিবার সেটিং পরিবর্তন করার সময় এলডি -২০০ পুনরায় সেট করা উচিত।

ইনস্টলেশন সতর্কতা এবং ত্রুটি সমাধানঃ

1. রোল কাটার আকার এবং এম্বেডিং নির্দেশাবলী ডানদিকে ডায়াগ্রাম দেখানো হয়েছে।
2. ইন্ডাকশন কয়েলটির জন্য মোট দৈর্ঘ্য 500 মিটার পর্যন্ত ফেরোম্যাগনেটিক তার ব্যবহার করার পরামর্শ দেওয়া হয়।
3. রোলের কাটার আকার 1.0 থেকে 2.0 মিটার দৈর্ঘ্য এবং 0.8 থেকে 1.2 মিটার প্রস্থের একটি আয়তক্ষেত্র হওয়া উচিত, কোণে ডান কোণগুলি যতটা সম্ভব এড়ানো উচিত।
4. মৌলিক প্রচলিত কয়েল ঘূর্ণনগুলির প্রস্তাবিত ইনস্টলেশন ওভারভিউঃ

ইনস্টলেশনের সময়, পণ্য প্লাগ এবং সকেট উল্লম্ব দিক রাখা দয়া করে

প্রয়োগ

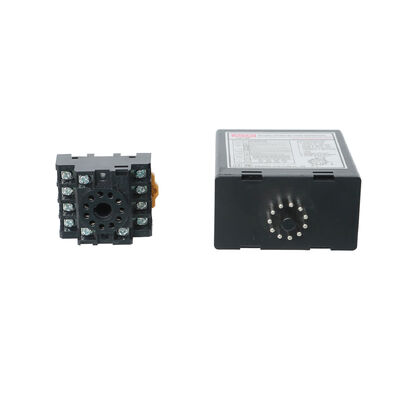

JUTAI LD200/202 ডাবল-চ্যানেল যানবাহন লুপ ডিটেক্টর সিরিজ, দিক সনাক্তকরণ ফাংশন দিয়ে সজ্জিত, অনেক একক-চ্যানেল প্রবেশ এবং প্রস্থান দৃশ্যকল্পের জন্য আদর্শ।যখন JUTAI এক দরজা নিয়ামক (মডেল) সঙ্গে একীভূত: AC-11), JUTAI গেট বাধা (মডেলঃ BR-110) এবং JUTAI দীর্ঘ পরিসীমা RFID পাঠক (মডেলঃ PUHF-9), উচ্চ তাপমাত্রা প্রতিরোধের লুপ কয়েল সহ (মডেলঃ JTHT-11)এটি একক-চ্যানেল এন্ট্রি/এজজিট অ্যাক্সেস কন্ট্রোল সিস্টেমের জন্য একটি বিরামবিহীন সমাধান গঠন করে.

কাজ করার নীতি নিম্নরূপঃ

1. প্রবেশ প্রক্রিয়াঃ

   • যখন একটি গাড়ি কমিউনিটি বা পার্কিং লটে প্রবেশ করে, তখন দুটি লুপ কয়েল একযোগে চাপ দেওয়া হয়।
   • জুটাই ডাবল চ্যানেল লুপ ডিটেক্টর (LD-200/202) প্রবেশদ্বারে অবস্থিত ইউএইচএফ পাঠককে ট্রিগার করে।
   • ইউএইচএফ রিডার কার্ড আইডি পড়ে এবং এটি উইগ্যান্ড আউটপুটের মাধ্যমে নিয়ামক (এসি -11) এ প্রেরণ করে।
   • কন্ট্রোলার আইডি এর বৈধতা যাচাই করে এবং গেট বাধা খুলতে একটি রিলে সংকেত আউটপুট।
   • গাড়িটি কমিউনিটি বা পার্কিং লটে প্রবেশ করে, এবং যখন এটি বাধা গেটটি অতিক্রম করে, বাধা বাহু স্বয়ংক্রিয়ভাবে কমিয়ে দেয়।
   • জুটাই সিঙ্গল চ্যানেল লুপ ডিটেক্টর (LD-100/102) এই প্রক্রিয়া চলাকালীন সুরক্ষা এবং অ্যান্টি-স্ম্যাশিং কার্যকারিতা নিশ্চিত করে।

2. প্রস্থান প্রক্রিয়াঃ

   • যখন একটি গাড়ি কমিউনিটি বা পার্কিং লট থেকে বের হয়, তখন এটি ভিতরে একটি ইউএইচএফ পাঠকের পাশ দিয়ে যায়।
   • এলডি-২০০/এলডি-২০২ ইউএইচএফ রিডারকে ট্রিগার করে, যা কার্ডটি পড়ে এবং আইডিটি নিয়ামককে পাঠায়।
   • কন্ট্রোলার আইডি এর বৈধতা যাচাই করে এবং গাড়ির বের হওয়ার জন্য গেট বাধা খুলতে একটি রিলে সংকেত আউটপুট করে।
   • যখন গাড়িটি বাধা গেট দিয়ে যায়, বাধা বাহু স্বয়ংক্রিয়ভাবে কমিয়ে দেয়।
   • এলডি-১০০/১০২ এই প্রক্রিয়া চলাকালীন সুরক্ষা এবং বিরোধী-ধসে যাওয়া কার্যকারিতা সরবরাহ করে।

3. দিক সনাক্তকরণঃ

   • এলডি-২০০/এলডি-২০২ এর দিকনির্দেশনা স্বীকৃতি ফাংশন নিশ্চিত করে যে গাড়িটি অন্য ইউএইচএফ পাঠকের পাশ দিয়ে গেলে ডাবল চ্যানেল লুপ ডিটেক্টর আবার সিগন্যালটি সক্রিয় করে না,এইভাবে শুধুমাত্র সিস্টেমে প্রবেশ বা প্রস্থান রেকর্ড রেকর্ডিং.

JUTAI LD-200/202 ডাবল চ্যানেল লুপ ডিটেক্টর দুটি স্বাধীন একক চ্যানেল লুপ ডিটেক্টর হিসাবেও কাজ করতে পারে। এই কনফিগারেশনটি স্ট্যান্ডার্ড এক-ইন এবং এক-আউট পার্কিংয়ের জন্য উপযুক্ত,যেখানে প্রবেশদ্বার এবং প্রস্থান উভয় স্থানে একটি বাধা এবং একটি দীর্ঘ পরিসরের পাঠক রয়েছে.

এই সেটআপে, একটি লুপ কয়েল পাঠককে ট্রিগার করতে এবং কার্ডটি পড়তে ব্যবহৃত হয়, অন্য লুপ কয়েলটি বাধাটির বিরোধী-ধসে পড়া ফাংশনটির জন্য নিবেদিত।দুটি স্বাধীন লুপ ডিটেক্টর হিসাবে LD-200/202 ব্যবহার করেএই সেটআপটি প্রতিটি ফাংশনের জন্য পৃথক ডিটেক্টর ব্যবহারের সাথে সম্পর্কিত হার্ডওয়্যার খরচগুলির কিছু হ্রাস করে।

LD-200/202 এর স্বতন্ত্র ওয়ার্কিং মোড বৈশিষ্ট্যটি সক্ষম করে এই কার্যকারিতা অর্জন করা হয়, যা এটিকে এই দ্বৈত ক্ষমতাতে কার্যকরভাবে কাজ করার অনুমতি দেয়।
