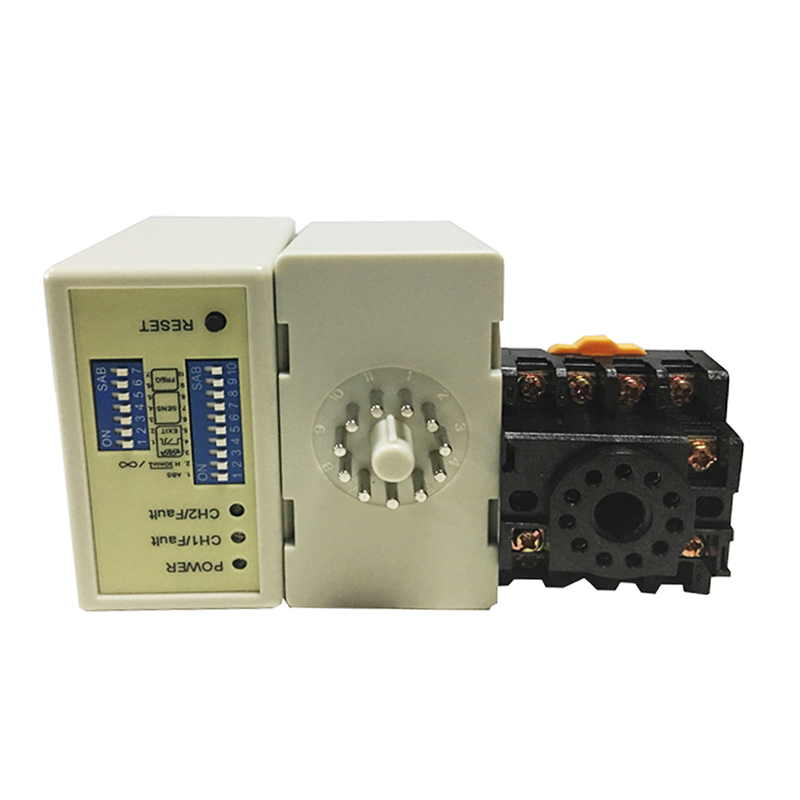

অটোমেটেড গেট এবং শিল্প অটোমেশন জন্য দুই চ্যানেল যানবাহন ডিটেক্টর

জুটাই টু চ্যানেল ভেহিকল ডিটেক্টর (মডেল এলডি২০০/এলডি২০২) একটি শক্ত, উচ্চ-পারফরম্যান্সের মূল উপাদান যা স্বয়ংক্রিয় গেট সিস্টেম এবং শিল্প অটোমেশন দৃশ্যকল্পের জন্য উপযুক্ত।দ্বৈত স্বাধীন সনাক্তকরণ চ্যানেল একীভূত করা, নমনীয় অপারেটিং মোড, এবং শিল্প-গ্রেড স্থিতিশীলতা, এটি নির্বিঘ্নে স্বয়ংক্রিয় গেট সক্রিয় করে, শিল্প সরঞ্জাম সমন্বয় করে এবং কারখানা, গুদাম,লজিস্টিক পার্ক, এবং বাণিজ্যিক / আবাসিক স্বয়ংক্রিয় অ্যাক্সেস পয়েন্ট। এটি দ্বিমুখী নিয়ন্ত্রণ বা দুটি পৃথক একক চ্যানেল ডিটেক্টর জন্য একটি ইউনিফাইড সিস্টেম হিসাবে কাজ করে,বিভিন্ন শিল্প বিন্যাস এবং গেট অটোমেশন প্রয়োজনের সাথে মানিয়ে নেওয়া.

• অটোমেটেড গেট ইন্টেলিজেন্ট ট্রিগার:রিয়েল-টাইম যানবাহন সনাক্তকরণ (প্রতিক্রিয়া সময় 10-90 এমএস) গেটগুলি স্বয়ংক্রিয়ভাবে খুলতে / বন্ধ করতে প্ররোচিত করে,গাড়ির চলাচলের সময় পলস আউটপুট (একবার গেট উত্তোলন) এবং উপস্থিতি আউটপুট (গেটগুলি খোলা রাখা) উভয়ই সহযোগিতা করে সংঘর্ষ এড়াতে.
• দ্বি-চ্যানেল শিল্প নমনীয়তাঃসমন্বিত দিকনির্দেশক নিয়ন্ত্রণ (যেমন, প্রবেশ/প্রস্থান গেট বিচ্ছেদ) অথবা স্বাধীন একক চ্যানেল ব্যবহার (যেমন, দুটি পৃথক গেট/সরঞ্জাম ট্রিগার) এর মধ্যে সুইচ অতিরিক্ত হার্ডওয়্যার ছাড়াই।
• বড় যানবাহন এবং ট্রেলার অভিযোজনঃডিআইপি সুইচ ১ (অন) উভয় চ্যানেলের জন্য সংবেদনশীলতা বৃদ্ধি করে, যখন ট্রেলার, ভারী দায়িত্বের ট্রাক, বা দীর্ঘ পণ্যবাহী যানবাহনগুলি শিল্প সরবরাহের জন্য সমালোচনামূলক হয় তখন অনিচ্ছাকৃত গেট বন্ধ হওয়া রোধ করে।
• 6 কনফিগারযোগ্য অপারেটিং মোডঃদুই দিকের গেট কন্ট্রোলের জন্য 3 টি দিক সনাক্তকরণ মোড (CH1→CH2/CH2→CH1); পৃথক উপস্থিতি/পলস আউটপুটের জন্য 3 টি স্বাভাবিক মোড, শিল্প অটোমেশন ওয়ার্কফ্লোগুলির সাথে মেলে (যেমন,গেট + কনভেয়র সমন্বয়).
• অ্যান্টি-ইন্টারফারেন্স ইন্ডাস্ট্রিয়াল স্ট্যাবিলিটিঃ৮ স্তরের নিয়মিত সংবেদনশীলতা (০.০১৫-০.৮% ডিএল/এল) প্রতি চ্যানেলে + ৪ ধাপের ফ্রিকোয়েন্সি (২০-১০০ কিলোহার্টজ) শিল্প যন্ত্রপাতি, ধাতব কাঠামো বা সংলগ্ন লুপগুলির সাথে ক্রস-টাককে বাদ দেয়।
• শিল্প-গ্রেড স্থায়িত্বঃ-40 °C ~ + 70 °C চরম তাপমাত্রা, 95% অ-কন্ডেনসিং আর্দ্রতা এবং শিল্প কম্পন সহ্য করে; ধুলোরোধী / জলরোধী হাউজিং কর্মশালা, বহিরঙ্গন গেট এবং লোডিং ডকের সাথে খাপ খায়।
• স্বজ্ঞাত ত্রুটি নির্ণয়ঃএলইডি সূচক (পাওয়ার + সিএইচ 1 / সিএইচ 2 সনাক্তকরণ) দ্রুত সমস্যা সমাধানের জন্য লুপ ত্রুটির জন্য সতর্কতা (ধীর ঝাপসা = শর্ট সার্কিট / অপর্যাপ্ত ঘূর্ণন; দ্রুত ঝাপসা = খোলা সার্কিট / অতিরিক্ত ঘূর্ণন) ।
• নমনীয় শক্তি ও সংহতকরণঃস্থায়ী ইনস্টলেশনের জন্য LD200 (100-240V AC); মোবাইল অটোমেশন সেটআপের জন্য LD202 (12-24V DC); দ্বৈত রিলে আউটপুট (1 চ্যানেল প্রতি) গেট নিয়ামক, পিএলসি,এবং শিল্প নিরাপত্তা ব্যবস্থা.

• অটোমেটেড গেট সিস্টেমঃআবাসিক/বাণিজ্যিক অ্যাক্সেস গেট, শিল্প পরিধি গেট, এবং পার্কিং লট বাধা গেটগুলি bi-directional দ্বন্দ্ব প্রতিরোধের জন্য দিক সনাক্তকরণ সঙ্গে স্বয়ংক্রিয় ট্রিগার।
• গুদাম অটোমেশনঃফোর্কলিফ্ট প্রবেশ/প্রস্থান করার জন্য উচ্চ গতির দরজা নিয়ন্ত্রণ, উপস্থিতি/পলস আউটপুটের মাধ্যমে কনভেয়র বা লোডিং ডক লেভেলারগুলির সাথে সমন্বয়।
• কারখানার ওয়ার্কশপ অ্যাক্সেসঃকর্মী / যানবাহন চ্যানেলগুলি পৃথক করা, কেবল অনুমোদিত যানবাহনগুলির জন্য সুরক্ষা গেটগুলি খুলতে এবং যানবাহনগুলি বিপজ্জনক অঞ্চলে থাকলে যন্ত্রপাতি চালু করা রোধ করা।
• লজিস্টিক ইয়ার্ড অটোমেশনঃট্রেলার/ট্রাকের প্রবেশ-প্রস্থান ব্যবস্থাপনা, লোডিং/অনলোডিং সময়সূচী অপ্টিমাইজ করার জন্য স্বয়ংক্রিয় গেট এবং ইয়ার্ড ম্যানেজমেন্ট সিস্টেম ট্রিগার করা।
• ঠান্ডা স্টোরেজ এবং পরিষ্কার রুমঃতাপমাত্রা হ্রাস বা ধুলো প্রবেশকে হ্রাস করার জন্য দ্রুত গেট ট্রিগার, কঠোর পরিবেশগত প্রয়োজনীয়তার সাথে অভিযোজিত অ্যান্টি-কন্ডেনসেশন ডিজাইনের সাথে।
• ইন্ডাস্ট্রিয়াল কনভেয়র সমন্বয়:কনভেয়র ফিডিং পয়েন্টগুলিতে যানবাহন সনাক্ত করা, উপাদান ওভারল্যাপ বা সংঘর্ষ এড়াতে সরঞ্জাম শুরু / বন্ধ করা।
• নির্মাণ স্থল গেটস:অস্থায়ী স্বয়ংক্রিয় গেট কন্ট্রোল (LD202 ডিসি মডেল সহ) নির্মাণ যানবাহনের প্রবেশ-প্রস্থান, অ্যাক্সেস নিয়ন্ত্রণ সিস্টেমের সাথে সংহত।
• বৈদ্যুতিক গাড়ির উৎপাদন কেন্দ্রঃইলেকট্রিক যানবাহন সনাক্তকরণ মেশিন লাইন, অটোমেটেড গেট ট্রিগার উপাদান বিতরণ এবং সমাপ্ত পণ্য স্থানান্তর জন্য।

• পাওয়ার এলইডি (রেড):"পাওয়ার অন" নির্দেশ করে।
• CH1 সনাক্তকরণ LED:
  • স্ট্যাডি অনঃ গাড়ির সনাক্তকরণ নির্দেশ করে
  • ধীর ঝলকানিঃ লুপ শর্ট সার্কিট বা লুপ পরে অপর্যাপ্ত twists ইঙ্গিত
  • দ্রুত ঝলকানিঃ একটি লুপ খোলা সার্কিট বা লুপ পরে অত্যধিক twists ইঙ্গিত
• CH2 সনাক্তকরণ LED:
  • স্ট্যাডি অনঃ গাড়ির সনাক্তকরণ নির্দেশ করে
  • ধীর ঝলকানিঃ লুপ শর্ট সার্কিট বা লুপ পরে অপর্যাপ্ত twists ইঙ্গিত
  • দ্রুত ঝলকানিঃ একটি লুপ খোলা সার্কিট বা লুপ পরে অত্যধিক twists ইঙ্গিত

সংবেদনশীলতা এবং ফ্রিকোয়েন্সি সমন্বয় একটি 7-মুখী ডিপ সুইচ এবং 10-মুখী ডিপ সুইচ সেটিংস মাধ্যমে সহজতর করা হয়।ব্যবহারকারীরা প্রদত্ত টেবিল অনুযায়ী ডিপ সুইচ অবস্থান কনফিগার করে 8 বিভিন্ন সংবেদনশীলতা সেটিংস থেকে চয়ন করতে পারেন.

• ডিপ সুইচ 6, 7, এবং 8 CH1 সংবেদনশীলতা নিয়ন্ত্রণ করে, 0.8 (সর্বনিম্ন সংবেদনশীল) থেকে 0.015 (সর্বাধিক সংবেদনশীল) পর্যন্ত
• ডিপ সুইচ 3, 4, এবং 5 নিয়ন্ত্রণ CH2 সংবেদনশীলতা, 0.8 (সর্বনিম্ন সংবেদনশীল) থেকে 0.015 (সর্বাধিক সংবেদনশীল) পর্যন্ত

সুইচ ১ (এস১): চ্যানেল ১ লুপ ফাংশন নির্বাচন (১০-ওয়ে ডাইপ সুইচ)

(1) ডিআইপি ১ এবং ডিআইপি ২ঃউভয় ট্রেলারের জন্য বিশেষ সংবেদনশীলতা বৃদ্ধি (উভয় চ্যানেল)

(2) S1 D3, D4, D5 এবং S2 D1, D2:বিশেষ ফাংশন সেটিং (মোড 1, 2, 3 দিক সনাক্তকরণ। মোড 4, 5, 6 স্বাভাবিক মোড, দুটি লুপ সনাক্তকরণ পৃথক করা হয়)

(3) S1 D6 & D7 & D8 এবং S2 D3 & D4 & D5:CH1 এবং CH2 সংবেদনশীলতা নির্বাচন সেটিং (আট স্তরের পছন্দ)

(4) S1 D9 & D10 এবং S2 D6, D7:সেটিং ফ্রিকোয়েন্সি (20K থেকে 100KHz)

• কয়েল কাটিয়া আকার এবং এম্বেডিং নির্দেশাবলী ডানদিকে ডায়াগ্রাম দেখানো হয়
• ইনডাকশন কয়েল জন্য, 500 মিটার পর্যন্ত মোট দৈর্ঘ্যের সঙ্গে ferromagnetic তারের ব্যবহার করার পরামর্শ দেওয়া হয়
• কয়েল এর কাটা আকার 1.0 থেকে 2.0 মিটার দৈর্ঘ্য এবং 0.8 থেকে 1.2 মিটার প্রস্থ সঙ্গে একটি আয়তক্ষেত্রাকার হওয়া উচিত, কোণে ডান কোণ যতটা সম্ভব এড়ানো

মৌলিক প্রচলিত কয়েল ঘূর্ণনগুলির প্রস্তাবিত ইনস্টলেশন ওভারভিউঃ

ইনস্টলেশনের সময়, পণ্য প্লাগ এবং সকেট উল্লম্ব দিক রাখা দয়া করে

JUTAI LD200/202 ডাবল-চ্যানেল যানবাহন লুপ ডিটেক্টর সিরিজ, দিক সনাক্তকরণ ফাংশন দিয়ে সজ্জিত, অনেক একক-চ্যানেল প্রবেশ এবং প্রস্থান দৃশ্যকল্পের জন্য আদর্শ।যখন JUTAI এক দরজা নিয়ামক (মডেল) সঙ্গে একীভূত: AC-11), JUTAI গেট বাধা (মডেলঃ BR-110) এবং JUTAI দীর্ঘ পরিসীমা RFID পাঠক (মডেলঃ PUHF-9), উচ্চ তাপমাত্রা প্রতিরোধের লুপ কয়েল সহ (মডেলঃ JTHT-11)এটি একক-চ্যানেল এন্ট্রি/এজজিট অ্যাক্সেস কন্ট্রোল সিস্টেমের জন্য একটি বিরামবিহীন সমাধান গঠন করে.

• প্রবেশ প্রক্রিয়াঃ
  • যখন একটি গাড়ী কমিউনিটি বা পার্কিং এলাকায় প্রবেশ করে, দুটি লুপ কয়েল একযোগে চাপ দেওয়া হয়
  • JUTAI ডাবল চ্যানেল লুপ ডিটেক্টর (LD-200/202) প্রবেশদ্বারে অবস্থিত ইউএইচএফ পাঠককে সক্রিয় করে
  • ইউএইচএফ পাঠক কার্ড আইডি পড়ে এবং এটি Wiegand আউটপুট মাধ্যমে নিয়ামক (AC-11) পাঠায়
  • নিয়ামক আইডি বৈধতা যাচাই করে এবং গেট বাধা খুলতে একটি রিলে সংকেত আউটপুট
  • গাড়ী কমিউনিটি বা পার্কিং এলাকায় প্রবেশ করে, এবং এটি বাধা গেট পাস হিসাবে, বাধা বাহু স্বয়ংক্রিয়ভাবে কম
  • JUTAI সিঙ্গল চ্যানেল লুপ ডিটেক্টর (LD-100/102) এই প্রক্রিয়া চলাকালীন নিরাপত্তা এবং বিরোধী ভাঙ্গন কার্যকারিতা নিশ্চিত করে
• প্রস্থান প্রক্রিয়াঃ
  • যখন একটি গাড়ী কমিউনিটি বা পার্কিং লট থেকে বেরিয়ে আসে, এটি ভিতরে একটি ইউএইচএফ পাঠক দ্বারা পাস
  • LD-200/LD-202 ইউএইচএফ পাঠককে ট্রিগার করে, যা কার্ডটি পড়ে এবং আইডিটি নিয়ামককে পাঠায়
  • কন্ট্রোলার আইডি বৈধতা যাচাই করে এবং গাড়ী প্রস্থান করার জন্য গেট বাধা খুলতে একটি রিলে সংকেত আউটপুট
  • গাড়ী বাধা গেট মাধ্যমে পাস হিসাবে, বাধা বাহু স্বয়ংক্রিয়ভাবে কম
  • LD-100/102 এই প্রক্রিয়া চলাকালীন নিরাপত্তা এবং বিরোধী-ধসে কার্যকারিতা প্রদান করে
• দিক সনাক্তকরণঃ
  • এলডি-২০০/এলডি-২০২ এর দিকনির্দেশনা স্বীকৃতি ফাংশন নিশ্চিত করে যে গাড়িটি অন্য ইউএইচএফ পাঠকের পাশ দিয়ে গেলে ডাবল চ্যানেল লুপ ডিটেক্টর আবার সিগন্যালটি সক্রিয় করে না,এইভাবে শুধুমাত্র সিস্টেমে প্রবেশ বা প্রস্থান রেকর্ড রেকর্ডিং

JUTAI LD-200/202 ডাবল চ্যানেল লুপ ডিটেক্টর দুটি স্বাধীন একক চ্যানেল লুপ ডিটেক্টর হিসাবেও কাজ করতে পারে। এই কনফিগারেশনটি স্ট্যান্ডার্ড এক-ইন এবং এক-আউট পার্কিংয়ের জন্য উপযুক্ত,যেখানে প্রবেশদ্বার এবং প্রস্থান উভয় স্থানে একটি বাধা এবং একটি দীর্ঘ পরিসরের পাঠক রয়েছে.

এই সেটআপে, একটি লুপ কয়েল পাঠককে ট্রিগার করতে এবং কার্ডটি পড়তে ব্যবহৃত হয়, অন্য লুপ কয়েলটি বাধাটির বিরোধী-ধসে পড়া ফাংশনটির জন্য নিবেদিত।দুটি স্বাধীন লুপ ডিটেক্টর হিসাবে LD-200/202 ব্যবহার করেএই সেটআপটি প্রতিটি ফাংশনের জন্য পৃথক ডিটেক্টর ব্যবহারের সাথে সম্পর্কিত হার্ডওয়্যার খরচগুলির কিছু হ্রাস করে।

LD-200/202 এর স্বতন্ত্র ওয়ার্কিং মোড বৈশিষ্ট্যটি সক্ষম করে এই কার্যকারিতা অর্জন করা হয়, যা এটিকে এই দ্বৈত ক্ষমতাতে কার্যকরভাবে কাজ করার অনুমতি দেয়।
