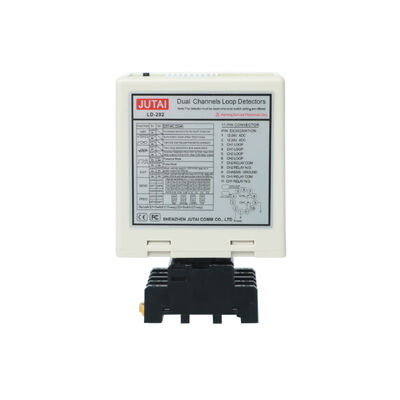

ট্রাফিক গণনার জন্য ডুয়াল চ্যানেল যানবাহন লুপ ডিটেক্টর দিক সনাক্তকরণ LD200 LD202
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | JUTAI |
| সাক্ষ্যদান | CE |
| মডেল নম্বার | এলডি-202 |
| নথি | LD-200.202.pdf |
| ন্যূনতম চাহিদার পরিমাণ | 1 |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | শক্ত কাগজ |
| ডেলিভারি সময় | 5 - 8 কার্যদিবস |
| পরিশোধের শর্ত | T/T,L/C,D/A,D/P,ওয়েস্টার্ন ইউনিয়ন,পেপাল,,মানিগ্রাম,আলিপে |
| যোগানের ক্ষমতা | প্রতি মাসে 1000 টুকরা |
বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।
হোয়াটসঅ্যাপ:0086 18588475571
ওয়েচ্যাট: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন সমস্যা হয়, আমরা ২৪ ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| পাওয়ার প্রয়োজনীয়তা | 12-24 ভি | স্ব-বাঁক পরিসীমা | 20-2000uh |
|---|---|---|---|
| সংবেদনশীলতা | 16-ওয়ে নির্বাচনযোগ্য/ সর্বোচ্চ 0.010%Dl/L/নিম্নতম 2.56% | অপারেশন টেম্প | -40 ~ +70℃ |
| রেসপন্স টাইমস | টার্ন-অন 10-90ms/টার্ন-অফ 10-90ms | স্পেসিফিকেশন | 13.6*8.6*5.2 |
| বিশেষভাবে তুলে ধরা | ডাবল চ্যানেল লুপ ডিটেক্টর,ট্রাফিক গণনার জন্য যানবাহন লুপ ডিটেক্টর,LD200 লুপ ডিটেক্টর দিক সনাক্তকরণ |
||
পণ্যের বর্ণনা
জুটাই ডুয়াল চ্যানেল যানবাহন লুপ ডিটেক্টর ট্রাফিক এবং পার্কিং ম্যানেজমেন্টের জন্য উন্নত দিকনির্দেশনা সনাক্তকরণ
The JUTAI Dual Channel Loop Detector models LD200 and LD202 are professional grade detection devices designed for advanced vehicle monitoring applications Utilizing two independent inductive loops this detector not only identifies vehicle presence but also determines the direction of travel making it ideal for traffic counting parking management and access control systems where monitoring bidirectional flow is essential
With two completely separate channels each with its own sensitivity adjustment and relay output the device offers unparalleled flexibility It supports multiple operating modes configurable via DIP switches including directional detection presence hold and pulse output modes to suit a wide array of industrial and commercial applications
মূল বৈশিষ্ট্য
একযোগে পর্যবেক্ষণের জন্য দ্বৈত স্বাধীন সনাক্তকরণ চ্যানেল
উন্নত দিকনির্দেশনা সনাক্তকরণ মোড গাড়ির ভ্রমণের দিক চিহ্নিত করে
দুটি পৃথক ডিটেক্টর বা সমন্বিত দিকনির্দেশক সিস্টেম হিসাবে কনফিগারযোগ্য
প্রতিটি চ্যানেলের জন্য স্বাধীন 8 স্তরের সংবেদনশীলতা সমন্বয়
চারটি নির্বাচনযোগ্য ফ্রিকোয়েন্সি সেটিং ক্রস টককে কমিয়ে আনতে
ত্রুটি নির্ণয় সহ শক্তি এবং পৃথক চ্যানেলের অবস্থা জন্য LED সূচক
100 থেকে 240V AC LD200 বা 12 থেকে 24V DC LD202 পাওয়ার ইনপুট সমর্থন করে
উপস্থিতি বা পালস সংকেতের জন্য প্রতি চ্যানেলে ডেডিকেটেড রিলে আউটপুট
কনফিগারেশন পরিবর্তন নিশ্চিত করার জন্য ম্যানুয়াল রিসেট বোতাম
অভ্যন্তরীণ এবং বহিরাগত ইনস্টলেশনের জন্য উপযুক্ত শক্তিশালী হাউজিং
অ্যাপ্লিকেশন
পার্কিং এন্ট্রি এবং প্রস্থান গণনা এবং দখলদারিত্ব ব্যবস্থাপনা
ল্যানের মধ্যে ড্রাইভিং যানবাহন ক্রম এবং নিয়ন্ত্রণ
টোল স্টেশনের ট্রাফিক ফ্লো মনিটরিং এবং তথ্য সংগ্রহ
ইন্ডাস্ট্রিয়াল সাইটের যানবাহন প্রবেশ এবং প্রস্থান লগিং
গুদাম ও লজিস্টিক সেন্টার উচ্চ গতির দরজা নিয়ন্ত্রণ
শপিং সেন্টার পার্কিং সুবিধা প্রবেশদ্বার প্রস্থান বিচ্ছেদ
বিমানবন্দর পরিসীমা রাস্তা ট্রাফিক পর্যবেক্ষণ
বাস লেন প্রয়োগ এবং অননুমোদিত যানবাহন সনাক্তকরণ
র্যাম্প এবং অফ র্যাম্প ট্রাফিক স্টাডিজ
লোডিং ডক ট্রাফিক ব্যবস্থাপনা এবং সময়সূচী
ব্যাংক বা রেস্তোরাঁর সারি ব্যবস্থাপনায় ড্রাইভ
গেইট অটোমেশন সিস্টেম যেখানে দিকনির্দেশনা প্রয়োজন
ক্রসিংয়ে ট্রাফিক সিগন্যাল সমন্বয়
পৌর পরিকল্পনার জন্য যানবাহন শ্রেণীবিভাগ এবং গণনা
পার্কিং গাইডেন্স সিস্টেমের ডেটা ইনপুট
ইভি চার্জিং স্টেশনের প্রবেশ-প্রস্থান ব্যবস্থাপনা
অটো ওয়াশ ডুয়াল লেন যানবাহন সনাক্তকরণ
সুরক্ষা চেকপয়েন্ট যানবাহন প্রক্রিয়াকরণ
কৃষি ও খনির সাইটের যানবাহন প্রবাহ বিশ্লেষণ
শিল্প কারখানার অভ্যন্তরীণ ট্রাফিক পর্যবেক্ষণ এবং নিরাপত্তা
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| মডেল | LD200 (AC) / LD202 (DC) |
| চ্যানেল | ২ স্বাধীন |
| পাওয়ার সাপ্লাই | 100240V AC (LD200) / 1224V DC (LD202) |
| ফ্রিকোয়েন্সি রেঞ্জ | ২০-১০০ কিলোহার্টজ (৪-ধাপ নির্বাচনযোগ্য) |
| চ্যানেল অনুযায়ী সংবেদনশীলতা | ৮ স্তরের নিয়মিত (০.০১৫% থেকে ০.৮% ডিএল/এল) |
| প্রতিক্রিয়া সময় | 10 ¢ 90 এমএস (চালু/বন্ধ) |
| অপারেটিং তাপমাত্রা | -40°C থেকে +70°C |
| রিলে আউটপুট | 2 রিলে (প্রতিটি চ্যানেল COM এবং NO) |
| সূচক | পাওয়ার এলইডি (লাল) + CH1 & CH2 সনাক্তকরণ এলইডি (সবুজ) |
| রিসেট ফাংশন | ম্যানুয়াল রিসেট বোতাম |
| আর্দ্রতা সহনশীলতা | ৯৫% পর্যন্ত (অ-কন্ডেনসিং) |
| লুপ ইন্ডাক্ট্যান্স রেঞ্জ | প্রতি চ্যানেলে 20 ‰ 2000 μH |
| দিক সনাক্তকরণ মোড | ডিআইপি সুইচগুলির মাধ্যমে একাধিক মোড কনফিগারযোগ্য |
ডিআইপি সুইচ কনফিগারেশন ওভারভিউ
সুইচ 1 ডিআইপি 1 2 বিশেষ ট্রেলার সংবেদনশীলতা এবং স্বয়ংক্রিয় রিসেট মোড
সুইচ 1 DIP 3 4 5 এবং সুইচ 2 DIP 1 2 অপারেশন মোড নির্বাচন করুন দিক সনাক্তকরণ বা পৃথক চ্যানেল
সুইচ 1 DIP 6 7 8 এবং সুইচ 2 DIP 3 4 5 CH1 এবং CH2 এর জন্য স্বতন্ত্রভাবে সংবেদনশীলতা সেট করুন
সুইচ 1 ডিআইপি 9 10 এবং সুইচ 2 ডিআইপি 6 7 হস্তক্ষেপ এড়ানোর জন্য অপারেটিং ফ্রিকোয়েন্সি সেট করুন
লুপ ইনস্টলেশন গাইড
| চ্যানেল প্রতি লুপ পরিধি | সুপারিশকৃত বাঁক |
|---|---|
| ৩ থেকে ৪ মিটার | ৬টি ঘূর্ণন |
| ৪ থেকে ৬ মিটার | ৫টি ঘূর্ণন |
| ৬ থেকে ১০ মিটার | চারটা ঘুর |
| ১০ থেকে ২০ মিটার | ৩টি ঘুর |
| ২০ মিটারের বেশি | দুইটা ঘুর |
কেন JUTAI ডুয়াল চ্যানেল লুপ ডিটেক্টর নির্বাচন করুন
যানবাহন সনাক্তকরণের ক্ষেত্রে ১৫ বছরেরও বেশি অভিজ্ঞতার অভিজ্ঞতা
জটিল ট্রাফিক মনিটরিং প্রয়োজনের জন্য উন্নত দিকনির্দেশক যুক্তি
উচ্চ নির্ভরযোগ্যতা এবং দীর্ঘায়ু নিশ্চিত করার জন্য কঠোর উত্পাদন পরীক্ষা
পণ্য কাস্টমাইজেশনের জন্য OEM এবং ODM পরিষেবা উপলব্ধ
ছোট ও বড় পরিমাণে অর্ডার উভয়ই সমর্থন সহ প্রতিযোগিতামূলক মূল্য নির্ধারণ
ব্যাপক ২ বছরের ওয়ারেন্টি এবং ডেডিকেটেড প্রযুক্তিগত সহায়তা
এখনই অর্ডার করুন এবং জুটাআইয়ের সাথে পেশাদার যানবাহন সনাক্তকরণ এবং গণনা বাস্তবায়ন করুন
বিস্তারিত স্পেসিফিকেশন মূল্য নমুনা এবং কাস্টমাইজড OEM সমাধানের জন্য আমাদের সাথে যোগাযোগ করুন
সংযোগ
সূচক এবং সুইচঃ
- পাওয়ার এলইডি (রেড): "পাওয়ার অন" নির্দেশ করে।
- CH1 সনাক্তকরণ LED:
- স্ট্যাডি অন: গাড়ির সনাক্তকরণ নির্দেশ করে।
- ধীর মোমবাতিঃ লুপের শর্ট সার্কিট বা লুপের পরে অপর্যাপ্ত বাঁক নির্দেশ করে।
- দ্রুত ঝলকানিঃ লুপের পরে একটি লুপ খোলা সার্কিট বা অত্যধিক twists নির্দেশ করে।
- CH2 সনাক্তকরণ LED:
- স্ট্যাডি অন: গাড়ির সনাক্তকরণ নির্দেশ করে।
- ধীর মোমবাতিঃ লুপের শর্ট সার্কিট বা লুপের পরে অপর্যাপ্ত বাঁক নির্দেশ করে।
- দ্রুত ঝলকানিঃ লুপের পরে একটি লুপ খোলা সার্কিট বা অত্যধিক twists নির্দেশ করে।
সংবেদনশীলতা নির্বাচনঃ
- সংবেদনশীলতা এবং ফ্রিকোয়েন্সি সমন্বয় একটি 7-মুখী ডিপ সুইচ এবং 10-মুখী ডিপ সুইচ সেটিংস মাধ্যমে সহজতর করা হয়।
- ব্যবহারকারীরা প্রদত্ত টেবিল অনুযায়ী ডিপ সুইচ অবস্থানগুলি কনফিগার করে 8 টি ভিন্ন সংবেদনশীলতা সেটিং থেকে চয়ন করতে পারেন।
- ডিপ সুইচ 6, 7, এবং 8 CH1 সংবেদনশীলতা নিয়ন্ত্রণ করে, 0.8 (সর্বনিম্ন সংবেদনশীল) থেকে 0.015 (সর্বাধিক সংবেদনশীল) পর্যন্ত।
- ডিপ সুইচ 3, 4, এবং 5 0.8 (সর্বনিম্ন সংবেদনশীল) থেকে 0.015 (সর্বাধিক সংবেদনশীল) পর্যন্ত CH2 সংবেদনশীলতা নিয়ন্ত্রণ করে।
3. সুইচ 1=S1 : চ্যানেল 1 লুপ ফাংশন নির্বাচন (10 উপায় ডাইপ সুইচ)
(1) ((সুইচ 1) DIP 1 & DIP 2 বিশেষ সংবেদনশীলতা বৃদ্ধি উভয় ট্রেলার (উভয় চ্যানেল) জন্য।
(2) ((সুইচ 1=S1) D3, D4, D5 এবং (সুইচ 2=S2) D1, D2 সেটিং বিশেষ ফাংশন (মোড1, 2, 3 দিক সনাক্তকরণ। মোড 4, 5, 6 স্বাভাবিক মোড, দুটি লুপ সনাক্তকরণ পৃথক করা হয়)
(৩) ((স্বিচ ১=এস১) ডি৬ & ডি৭ & ডি৮ এবং (স্বিচ ২=এস২) ডি৩ & ডি৪ & ডি৫ সিএইচ১ এবং সিএইচ২ সংবেদনশীলতা নির্বাচন (আট স্তরের পছন্দ) ।
(4) ((সুইচ ১=এস১) ডি৯ & ডি১০ এবং (সুইচ২=এস২) ডি৬, ডি৭ সেটিং ফ্রিকোয়েন্সি (২০ কে থেকে ১০০ কেএইচজেড) ।
* রিসেট বোতামঃ দয়া করে নোট করুনঃ ডিপ সুইচগুলিতে প্রতিবার সেটিং পরিবর্তন করার সময় এলডি -২০০ পুনরায় সেট করা উচিত।
ইনস্টলেশন সতর্কতা এবং ত্রুটি সমাধানঃ
- রোল কাটার আকার এবং এম্বেডিং নির্দেশাবলী ডানদিকে ডায়াগ্রাম দেখানো হয়েছে।
- ইন্ডাকশন কয়েলটির জন্য মোট দৈর্ঘ্য 500 মিটার পর্যন্ত ফেরোম্যাগনেটিক তার ব্যবহার করার পরামর্শ দেওয়া হয়।
- রোলের কাটার আকার 1.0 থেকে 2.0 মিটার দৈর্ঘ্য এবং 0.8 থেকে 1.2 মিটার প্রস্থের একটি আয়তক্ষেত্র হওয়া উচিত, কোণে ডান কোণগুলি যতটা সম্ভব এড়ানো উচিত।
- মৌলিক প্রচলিত কয়েল ঘূর্ণনগুলির প্রস্তাবিত ইনস্টলেশন ওভারভিউঃ
ইনস্টলেশনের সময়, পণ্য প্লাগ এবং সকেট উল্লম্ব দিক রাখা দয়া করে
প্রয়োগ
JUTAI LD200/202 ডাবল-চ্যানেল যানবাহন লুপ ডিটেক্টর সিরিজ, দিক সনাক্তকরণ ফাংশন দিয়ে সজ্জিত, অনেক একক-চ্যানেল প্রবেশ এবং প্রস্থান দৃশ্যকল্পের জন্য আদর্শ।যখন JUTAI এক দরজা নিয়ামক (মডেল) সঙ্গে একীভূত: AC-11), JUTAI গেট বাধা (মডেলঃ BR-110) এবং JUTAI দীর্ঘ পরিসীমা RFID পাঠক (মডেলঃ PUHF-9), উচ্চ তাপমাত্রা প্রতিরোধের লুপ কয়েল সহ (মডেলঃ JTHT-11)এটি একক-চ্যানেল এন্ট্রি/এজজিট অ্যাক্সেস কন্ট্রোল সিস্টেমের জন্য একটি বিরামবিহীন সমাধান গঠন করে.
কাজ করার নীতি নিম্নরূপঃ
-
প্রবেশ প্রক্রিয়াঃ
- যখন একটি গাড়ি কমিউনিটি বা পার্কিং লটে প্রবেশ করে, তখন দুটি লুপ কয়েল একযোগে চাপ দেওয়া হয়।
- জুটাই ডাবল চ্যানেল লুপ ডিটেক্টর (LD-200/202) প্রবেশদ্বারে অবস্থিত ইউএইচএফ পাঠককে ট্রিগার করে।
- ইউএইচএফ রিডার কার্ড আইডি পড়ে এবং এটি উইগ্যান্ড আউটপুটের মাধ্যমে নিয়ামক (এসি -11) এ প্রেরণ করে।
- কন্ট্রোলার আইডি এর বৈধতা যাচাই করে এবং গেট বাধা খুলতে একটি রিলে সংকেত আউটপুট।
- গাড়িটি কমিউনিটি বা পার্কিং লটে প্রবেশ করে, এবং যখন এটি বাধা গেটটি অতিক্রম করে, বাধা বাহু স্বয়ংক্রিয়ভাবে কমিয়ে দেয়।
- জুটাই সিঙ্গল চ্যানেল লুপ ডিটেক্টর (LD-100/102) এই প্রক্রিয়া চলাকালীন সুরক্ষা এবং অ্যান্টি-স্ম্যাশিং কার্যকারিতা নিশ্চিত করে।
-
প্রস্থান প্রক্রিয়াঃ
- যখন একটি গাড়ি কমিউনিটি বা পার্কিং লট থেকে বের হয়, তখন এটি ভিতরে একটি ইউএইচএফ পাঠকের পাশ দিয়ে যায়।
- এলডি-২০০/এলডি-২০২ ইউএইচএফ রিডারকে ট্রিগার করে, যা কার্ডটি পড়ে এবং আইডিটি নিয়ামককে পাঠায়।
- কন্ট্রোলার আইডি এর বৈধতা যাচাই করে এবং গাড়ির বের হওয়ার জন্য গেট বাধা খুলতে একটি রিলে সংকেত আউটপুট করে।
- যখন গাড়িটি বাধা গেট দিয়ে যায়, বাধা বাহু স্বয়ংক্রিয়ভাবে কমিয়ে দেয়।
- এলডি-১০০/১০২ এই প্রক্রিয়া চলাকালীন সুরক্ষা এবং বিরোধী-ধসে যাওয়া কার্যকারিতা সরবরাহ করে।
-
দিক সনাক্তকরণঃ
- এলডি-২০০/এলডি-২০২ এর দিকনির্দেশনা স্বীকৃতি ফাংশন নিশ্চিত করে যে গাড়িটি অন্য ইউএইচএফ পাঠকের পাশ দিয়ে গেলে ডাবল চ্যানেল লুপ ডিটেক্টর আবার সিগন্যালটি সক্রিয় করে না,এইভাবে শুধুমাত্র সিস্টেমে প্রবেশ বা প্রস্থান রেকর্ড রেকর্ডিং.
JUTAI LD-200/202 ডাবল চ্যানেল লুপ ডিটেক্টর দুটি স্বাধীন একক চ্যানেল লুপ ডিটেক্টর হিসাবেও কাজ করতে পারে। এই কনফিগারেশনটি স্ট্যান্ডার্ড এক-ইন এবং এক-আউট পার্কিংয়ের জন্য উপযুক্ত,যেখানে প্রবেশদ্বার এবং প্রস্থান উভয় স্থানে একটি বাধা এবং একটি দীর্ঘ পরিসরের পাঠক রয়েছে.
এই সেটআপে, একটি লুপ কয়েল পাঠককে ট্রিগার করতে এবং কার্ডটি পড়তে ব্যবহৃত হয়, অন্য লুপ কয়েলটি বাধাটির বিরোধী-ধসে পড়া ফাংশনটির জন্য নিবেদিত।দুটি স্বাধীন লুপ ডিটেক্টর হিসাবে LD-200/202 ব্যবহার করেএই সেটআপটি প্রতিটি ফাংশনের জন্য পৃথক ডিটেক্টর ব্যবহারের সাথে সম্পর্কিত হার্ডওয়্যার খরচগুলির কিছু হ্রাস করে।
LD-200/202 এর স্বতন্ত্র ওয়ার্কিং মোড বৈশিষ্ট্যটি সক্ষম করে এই কার্যকারিতা অর্জন করা হয়, যা এটিকে এই দ্বৈত ক্ষমতাতে কার্যকরভাবে কাজ করার অনুমতি দেয়।
