উচ্চ সংবেদনশীলতা ট্রাক সনাক্তকরণের সাথে পার্কিং বাধা গেটের জন্য ডাবল লুপ যানবাহন সেন্সর
পণ্যের বিবরণ
| শক্তি প্রয়োজনীয়তা | 12-24V | স্ব-বাঁক পরিসীমা | 20-2000uh |
|---|---|---|---|
| সংবেদনশীলতা | 16-ওয়ে নির্বাচনযোগ্য/ সর্বোচ্চ 0.010%Dl/L/নিম্নতম 2.56% | অপারেশন টেম্প | -40 ~ +70℃ |
| রেসপন্স টাইমস | টার্ন-অন 10-90ms/টার্ন-অফ 10-90ms | স্পেসিফিকেশন | 13.6*8.6*5.2 |
| বিশেষভাবে তুলে ধরা | দ্বৈত লুপ গাড়ির সেন্সর,পার্কিং বাধা গেট সেন্সর,উচ্চ সংবেদনশীল ট্রাক ডিটেক্টর |
||
পণ্যের বর্ণনা

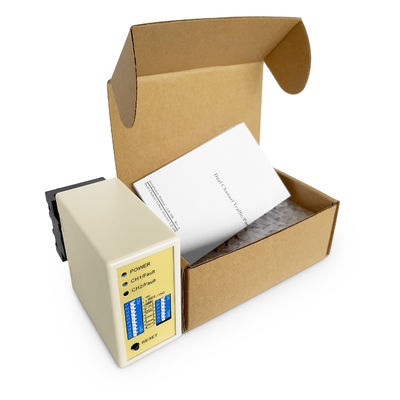

উচ্চ সংবেদনশীলতা ট্রাক সনাক্তকরণের সাথে পার্কিং বাধা গেটের জন্য ডাবল লুপ যানবাহন সেন্সর
জুটাই ডুয়াল-লুপ যানবাহন সেন্সরটি পার্কিং বাধা গেট সিস্টেমের জন্য ডিজাইন করা হয়েছে, যা গাড়ি, ভ্যান এবং বড় ট্রাকগুলির জন্য উচ্চ-নির্ভুলতার যানবাহন সনাক্তকরণ সরবরাহ করে। দুটি স্বাধীন সনাক্তকরণ চ্যানেলের সাথে,এটি স্বয়ংক্রিয় গেট নিয়ন্ত্রণের জন্য নির্ভরযোগ্য যানবাহন উপস্থিতি সনাক্তকরণ নিশ্চিত করে, ট্রাফিক ম্যানেজমেন্ট, এবং নিরাপদ অ্যাক্সেস সিস্টেম।
ইন্ডাক্টিভ লুপ সেন্সরগুলির সাধারণ অ্যাপ্লিকেশন
- পার্কিং ব্যবস্থাপনা
- টোল বুথ ও হাইওয়ে
- গেটেড কমিউনিটি ও আবাসিক এলাকা
- বাণিজ্যিক ভবন ও অফিস
- বিমানবন্দর ও পরিবহন কেন্দ্র
- শিল্প ও গুদাম সুবিধা
- ইভেন্ট ও স্টেডিয়াম পার্কিং
- স্মার্ট সিটি ট্রাফিক সিস্টেম
- ফ্লিট ও লজিস্টিক সেন্টার
- বাস ও ট্রানজিট টার্মিনাল
মূল বৈশিষ্ট্য
ডুয়াল চ্যানেল সনাক্তকরণ
স্বতন্ত্র যানবাহন সনাক্তকরণ (CH1 & CH2)উচ্চ সংবেদনশীলতা
ট্রাক, বাস এবং ভারী যানবাহন সনাক্ত করেসামঞ্জস্যযোগ্য সংবেদনশীলতা এবং ফ্রিকোয়েন্সি
বিভিন্ন লুপ সেটআপের জন্য অপ্টিমাইজডরিলে আউটপুট
সরাসরি বাধা গেট এবং অ্যাক্সেস সিস্টেম নিয়ন্ত্রণ করেএলইডি স্ট্যাটাস ইনডিকেটর
পাওয়ার, সনাক্তকরণ এবং লুপের অবস্থাসহজ লুপ ইনস্টলেশন
রাস্তার ভিতরে ঢোকানো ইন্ডাক্টিভ লুপের সাথে কাজটেকনিক্যাল স্পেসিফিকেশন
| বৈশিষ্ট্য | বিস্তারিত |
|---|---|
| পাওয়ার সাপ্লাই | 100-240V এসি (LD-200) / 12-24V ডিসি (LD-202) |
| সনাক্তকরণ পদ্ধতি | ইন্ডাক্টিভ লুপ (地感) |
| চ্যানেল | 2 (CH1 & CH2) |
| আউটপুট | রিলে (NO/COM) |
| যানবাহনের ধরন | গাড়ি, ট্রাক, ট্রেলার |
| সংবেদনশীলতা | ৮ স্তরের সংশোধন (০.০১৫-০.৮%) |
| ঘনত্ব | 20KHz-100KHz (নিয়ন্ত্রিত) |
| এলইডি নির্দেশক | পাওয়ার (লাল), সনাক্তকরণ (সবুজ) |
| লুপ ওয়্যার | CH1 (পিন 3,4), CH2 (পিন 5,6) |
| রিলে যোগাযোগ | CH1 (Pin 10,11), CH2 (Pin 7,8) |
কেন জুটাই সেন্সর বেছে নেবেন?
- পার্কিং বাধা জন্য সেরা - কোন মিথ্যা ট্রিগার নিশ্চিত করে
- ট্রাক ও ভারী যানবাহনের জন্য সামঞ্জস্যপূর্ণ - কোন মিসড সনাক্তকরণ নেই
- কাস্টমাইজযোগ্য সংবেদনশীলতা - বিভিন্ন রাস্তা অবস্থার মধ্যে কাজ করে
- টেকসই এবং আবহাওয়া প্রতিরোধী - বহিরঙ্গন ইনস্টলেশনের জন্য উপযুক্ত
সংযোগ
সূচক এবং সুইচ
- পাওয়ার এলইডি (রেড):"পাওয়ার অন" নির্দেশ করে।
- CH1 সনাক্তকরণ LED:
- স্ট্যাডি অনঃ গাড়ির সনাক্তকরণ নির্দেশ করে
- ধীর ঝলকানিঃ লুপ শর্ট সার্কিট বা লুপ পরে অপর্যাপ্ত twists ইঙ্গিত
- দ্রুত ঝলকানিঃ একটি লুপ খোলা সার্কিট বা লুপ পরে অত্যধিক twists ইঙ্গিত
- CH2 সনাক্তকরণ LED:
- স্ট্যাডি অনঃ গাড়ির সনাক্তকরণ নির্দেশ করে
- ধীর ঝলকানিঃ লুপ শর্ট সার্কিট বা লুপ পরে অপর্যাপ্ত twists ইঙ্গিত
- দ্রুত ঝলকানিঃ একটি লুপ খোলা সার্কিট বা লুপ পরে অত্যধিক twists ইঙ্গিত
সংবেদনশীলতা নির্বাচন
সংবেদনশীলতা এবং ফ্রিকোয়েন্সি সমন্বয় একটি 7-মুখী ডিপ সুইচ এবং 10-মুখী ডিপ সুইচ সেটিংস মাধ্যমে সহজতর করা হয়।ব্যবহারকারীরা প্রদত্ত টেবিল অনুযায়ী ডিপ সুইচ অবস্থান কনফিগার করে 8 বিভিন্ন সংবেদনশীলতা সেটিংস থেকে চয়ন করতে পারেন.
- ডিপ সুইচ 6, 7, এবং 8 CH1 সংবেদনশীলতা নিয়ন্ত্রণ করে, 0.8 (সর্বনিম্ন সংবেদনশীল) থেকে 0.015 (সর্বাধিক সংবেদনশীল) পর্যন্ত
- ডিপ সুইচ 3, 4, এবং 5 নিয়ন্ত্রণ CH2 সংবেদনশীলতা, 0.8 (সর্বনিম্ন সংবেদনশীল) থেকে 0.015 (সর্বাধিক সংবেদনশীল) পর্যন্ত
সুইচ ১ (এস১): চ্যানেল ১ লুপ ফাংশন নির্বাচন
উভয় ট্রেলারের জন্য বিশেষ সংবেদনশীলতা বৃদ্ধি (উভয় চ্যানেল)
বিশেষ ফাংশন সেটিং (দিশা সনাক্তকরণ মোড)
CH1 এবং CH2 সংবেদনশীলতা নির্বাচন
ফ্রিকোয়েন্সি সেটিং (20K থেকে 100KHz)
রিসেট বোতামঃদয়া করে নোট করুনঃ ডিপ সুইচগুলিতে প্রতিবার সেটিং পরিবর্তন করার সময় এলডি -200 পুনরায় সেট করা উচিত।
ইনস্টলেশনের সতর্কতা এবং সমস্যা সমাধান
- কয়েল কাটিয়া আকার এবং এম্বেডিং নির্দেশাবলী ডানদিকে ডায়াগ্রাম দেখানো হয়
- ইনডাকশন কয়েল জন্য, 500 মিটার পর্যন্ত মোট দৈর্ঘ্যের সঙ্গে ferromagnetic তারের ব্যবহার করার পরামর্শ দেওয়া হয়
- কয়েল এর কাটা আকার 1.0 থেকে 2.0 মিটার দৈর্ঘ্য এবং 0.8 থেকে 1.2 মিটার প্রস্থ সঙ্গে একটি আয়তক্ষেত্রাকার হওয়া উচিত, কোণে ডান কোণ যতটা সম্ভব এড়ানো
প্রস্তাবিত ইনস্টলেশন ওভারভিউ
ইনস্টল করার সময়, পণ্য প্লাগ এবং সকেট উল্লম্ব দিক রাখা দয়া করে
প্রয়োগ
JUTAI LD200/202 ডাবল-চ্যানেল যানবাহন লুপ ডিটেক্টর সিরিজ, দিক সনাক্তকরণ ফাংশন দিয়ে সজ্জিত, অনেক একক-চ্যানেল প্রবেশ এবং প্রস্থান দৃশ্যকল্পের জন্য আদর্শ।যখন JUTAI এক দরজা নিয়ামক (মডেল) সঙ্গে একীভূত: AC-11), JUTAI গেট বাধা (মডেলঃ BR-110) এবং JUTAI দীর্ঘ পরিসীমা RFID পাঠক (মডেলঃ PUHF-9), উচ্চ তাপমাত্রা প্রতিরোধের লুপ কয়েল সহ (মডেলঃ JTHT-11)এটি একক-চ্যানেল এন্ট্রি/এজজিট অ্যাক্সেস কন্ট্রোল সিস্টেমের জন্য একটি বিরামবিহীন সমাধান গঠন করে.
কার্যকরী নীতি
প্রবেশ প্রক্রিয়াঃ
- যখন একটি গাড়ী কমিউনিটি বা পার্কিং এলাকায় প্রবেশ করে, দুটি লুপ কয়েল একযোগে চাপ দেওয়া হয়
- JUTAI ডাবল চ্যানেল লুপ ডিটেক্টর (LD-200/202) প্রবেশদ্বারে অবস্থিত ইউএইচএফ পাঠককে সক্রিয় করে
- ইউএইচএফ পাঠক কার্ড আইডি পড়ে এবং এটি Wiegand আউটপুট মাধ্যমে নিয়ামক (AC-11) পাঠায়
- নিয়ামক আইডি বৈধতা যাচাই করে এবং গেট বাধা খুলতে একটি রিলে সংকেত আউটপুট
- গাড়ী কমিউনিটি বা পার্কিং এলাকায় প্রবেশ করে, এবং এটি বাধা গেট পাস হিসাবে, বাধা বাহু স্বয়ংক্রিয়ভাবে কম
- JUTAI সিঙ্গল চ্যানেল লুপ ডিটেক্টর (LD-100/102) এই প্রক্রিয়া চলাকালীন নিরাপত্তা এবং বিরোধী ভাঙ্গন কার্যকারিতা নিশ্চিত করে
প্রস্থান প্রক্রিয়াঃ
- যখন একটি গাড়ী কমিউনিটি বা পার্কিং লট থেকে বেরিয়ে আসে, এটি ভিতরে একটি ইউএইচএফ পাঠক দ্বারা পাস
- LD-200/LD-202 ইউএইচএফ পাঠককে ট্রিগার করে, যা কার্ডটি পড়ে এবং আইডিটি নিয়ামককে পাঠায়
- কন্ট্রোলার আইডি বৈধতা যাচাই করে এবং গাড়ী প্রস্থান করার জন্য গেট বাধা খুলতে একটি রিলে সংকেত আউটপুট
- গাড়ী বাধা গেট মাধ্যমে পাস হিসাবে, বাধা বাহু স্বয়ংক্রিয়ভাবে কম
- LD-100/102 এই প্রক্রিয়া চলাকালীন নিরাপত্তা এবং বিরোধী-ধসে কার্যকারিতা প্রদান করে
দিক সনাক্তকরণঃ
- এলডি-২০০/এলডি-২০২ এর দিকনির্দেশনা স্বীকৃতি ফাংশন নিশ্চিত করে যে গাড়িটি অন্য ইউএইচএফ পাঠকের পাশ দিয়ে গেলে ডাবল চ্যানেল লুপ ডিটেক্টর আবার সিগন্যালটি সক্রিয় করে না,এইভাবে শুধুমাত্র সিস্টেমে প্রবেশ বা প্রস্থান রেকর্ড রেকর্ডিং
JUTAI LD-200/202 ডাবল চ্যানেল লুপ ডিটেক্টর দুটি স্বাধীন একক চ্যানেল লুপ ডিটেক্টর হিসাবেও কাজ করতে পারে। এই কনফিগারেশনটি স্ট্যান্ডার্ড এক-ইন এবং এক-আউট পার্কিংয়ের জন্য উপযুক্ত,যেখানে প্রবেশদ্বার এবং প্রস্থান উভয় স্থানে একটি বাধা এবং একটি দীর্ঘ পরিসরের পাঠক রয়েছে.
এই সেটআপে, একটি লুপ কয়েল পাঠককে ট্রিগার করতে এবং কার্ডটি পড়তে ব্যবহৃত হয়, অন্য লুপ কয়েলটি বাধাটির বিরোধী-ধসে পড়া ফাংশনটির জন্য নিবেদিত।দুটি স্বাধীন লুপ ডিটেক্টর হিসাবে LD-200/202 ব্যবহার করেএই সেটআপটি প্রতিটি ফাংশনের জন্য পৃথক ডিটেক্টর ব্যবহারের সাথে সম্পর্কিত হার্ডওয়্যার খরচগুলির কিছু হ্রাস করে।
LD-200/202 এর স্বতন্ত্র ওয়ার্কিং মোড বৈশিষ্ট্যটি সক্ষম করে এই কার্যকারিতা অর্জন করা হয়, যা এটিকে এই দ্বৈত ক্ষমতাতে কার্যকরভাবে কাজ করার অনুমতি দেয়।
