পার্কিং সিস্টেমের বাধা গেটের জন্য লুপ ডিটেক্টর গাড়ির সনাক্তকরণ উচ্চ সংবেদনশীলতা, বড় ট্রাক সনাক্তকরণ
পণ্যের বিবরণ
| শক্তি প্রয়োজনীয়তা | 110-240VAC (48 থেকে 63Hz) | স্ব-বাঁক পরিসীমা | 20-2000uh |
|---|---|---|---|
| সংবেদনশীলতা | 16-ওয়ে নির্বাচনযোগ্য/ সর্বোচ্চ 0.010%Dl/L/নিম্নতম 2.56% | অপারেশন টেম্প | -40 ~ +70℃ |
| রেসপন্স টাইমস | টার্ন-অন 10-90ms/টার্ন-অফ 10-90ms | স্পেসিফিকেশন | 13.6*8.6*5.2 |
| বিশেষভাবে তুলে ধরা | উচ্চ সংবেদনশীলতা লুপ ডিটেক্টর,পার্কিং সিস্টেমের লুপ ডিটেক্টর,বড় ট্রাক সনাক্তকরণ লুপ ডিটেক্টর |
||
পণ্যের বর্ণনা

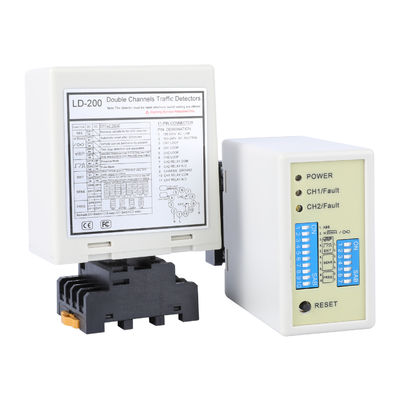

লুপ ডিটেক্টর ভেহিকেল ডিটেকশন - পার্কিং সিস্টেম ব্যারিয়ার গেটের জন্য উচ্চ সংবেদনশীলতা
JUTAI লুপ ডিটেক্টর হল একটি উচ্চ-কার্যকারিতা সম্পন্ন যানবাহন উপস্থিতি সেন্সর যা পার্কিং ব্যারিয়ার গেট সিস্টেমে নির্ভরযোগ্য সনাক্তকরণের জন্য ডিজাইন করা হয়েছে। এটি রাস্তার পৃষ্ঠে এমবেড করা ইন্ডাকটিভ লুপের পরিবর্তনগুলি সনাক্ত করে, বড় ট্রাক সহ যানবাহনগুলি সঠিকভাবে সনাক্ত করে। সামঞ্জস্যযোগ্য সংবেদনশীলতা এবং একাধিক অপারেটিং মোড সহ, এই লুপ সেন্সর অ্যাক্সেস কন্ট্রোল এবং ট্র্যাফিক ম্যানেজমেন্ট অ্যাপ্লিকেশনগুলির জন্য সুনির্দিষ্ট যানবাহন সনাক্তকরণ নিশ্চিত করে। পার্কিং লট, গেটেড কমিউনিটি, টোল বুথ এবং বাণিজ্যিক যানবাহনের প্রবেশদ্বারগুলির জন্য আদর্শ যেখানে নির্ভরযোগ্য যানবাহন সনাক্তকরণ অত্যন্ত গুরুত্বপূর্ণ।
মূল বৈশিষ্ট্য
- দ্বৈত চ্যানেল যানবাহন সনাক্তকরণ
- ট্রাক সহ বিভিন্ন ধরণের যানবাহনের জন্য সামঞ্জস্যযোগ্য সংবেদনশীলতা
- দিক এবং উপস্থিতির জন্য একাধিক সনাক্তকরণ মোড
- ব্যারিয়ার গেট নিয়ন্ত্রণের জন্য রিলে আউটপুট
- সহজ লুপ ইনস্টলেশন এবং সেটআপ
- পাওয়ার এবং সনাক্তকরণ স্ট্যাটাসের জন্য LED ইন্ডিকেটর
- বহিরাগত ব্যবহারের জন্য কমপ্যাক্ট এবং টেকসই ডিজাইন
প্রযুক্তিগত স্পেসিফিকেশন
| মডেল | LD-200 / LD-202 |
| পাওয়ার সাপ্লাই | 100-240V AC (LD-200) / 12-24V DC (LD-202) |
| সনাক্তকরণ প্রকার | ইন্ডাকটিভ লুপ ডিটেকশন |
| চ্যানেল | দ্বৈত চ্যানেল (CH1 এবং CH2) |
| আউটপুট | রিলে (NO/COM) |
| যানবাহনের প্রকার | গাড়ি, ভ্যান, ট্রাক |
| সংবেদনশীলতা সমন্বয় | 7-ওয়ে এবং 10-ওয়ে DIP সুইচ (8 স্তর, 0.015% থেকে 0.8%) |
| ফ্রিকোয়েন্সি রেঞ্জ | 20KHz থেকে 100KHz (সামঞ্জস্যযোগ্য) |
| LED ইন্ডিকেটর | পাওয়ার, CH1 ডিটেকশন, CH2 ডিটেকশন |
| লুপ সংযোগ | CH1 লুপ (পিন 3,4), CH2 লুপ (পিন 5,6) |
| রিলে আউটপুট | CH1 রিলে COM (পিন 10), CH1 রিলে N.O (পিন 11), CH2 রিলে COM (পিন 7), CH2 রিলে N.O (পিন 8) |
| গ্রাউন্ড | চ্যাসিস গ্রাউন্ড (পিন 9) |
| অপারেটিং তাপমাত্রা | বহিরাগত ব্যবহার |
| মাত্রা | স্ট্যান্ডার্ড প্যানেল মাউন্ট ডিজাইন |
এই লুপ ডিটেক্টর পার্কিং ব্যারিয়ার গেট সিস্টেমে স্বয়ংক্রিয় যানবাহন সনাক্তকরণের জন্য একটি কার্যকর সমাধান সরবরাহ করে, মসৃণ এবং সুরক্ষিত অ্যাক্সেস কন্ট্রোল নিশ্চিত করে।
অ্যাপ্লিকেশন
- ট্র্যাফিক ম্যানেজমেন্ট সিস্টেম: ট্র্যাফিক কন্ট্রোল সিস্টেমে ইন্টারসেকশন, টোল বুথ এবং পার্কিং প্রবেশদ্বার/প্রস্থানগুলিতে যানবাহন সনাক্ত করতে ব্যবহৃত হয়, যা কার্যকর ট্র্যাফিক প্রবাহ ব্যবস্থাপনায় সহায়তা করে।
- গেট অটোমেশন: আবাসিক, বাণিজ্যিক এবং শিল্প সেটিংসে গেটগুলির স্বয়ংক্রিয় খোলা এবং বন্ধ করার জন্য গেট কন্ট্রোল সিস্টেমে একীভূত, নিরাপত্তা এবং সুবিধা বৃদ্ধি করে।
- পার্কিং সুবিধা: পার্কিং লট এবং গ্যারেজে যানবাহন প্রবেশ এবং প্রস্থান পরিচালনা, যানবাহন গণনা এবং পার্কিং নিয়মাবলী প্রয়োগের জন্য ইনস্টল করা হয়, পার্কিং স্পেসের ব্যবহার অপ্টিমাইজ করে।
- অ্যাক্সেস কন্ট্রোল: সুরক্ষিত স্থানে যেমন গেটেড কমিউনিটি, শিল্প সুবিধাগুলিতে যানবাহন প্রবেশের অনুমোদন দেওয়ার জন্য অ্যাক্সেস কন্ট্রোল সিস্টেমে নিযুক্ত করা হয়, নিয়ন্ত্রিত অ্যাক্সেস এবং নিরাপত্তা নিশ্চিত করে।
- ট্র্যাফিক লাইট কন্ট্রোল: যানবাহন উপস্থিতি এবং দিকের উপর ভিত্তি করে ট্র্যাফিক লাইট পরিবর্তনের জন্য ব্যবহৃত হয়, ট্র্যাফিক প্রবাহ অপ্টিমাইজ করে এবং ইন্টারসেকশন এবং সড়কগুলিতে যানজট কমিয়ে দেয়।
- যানবাহন গণনা: ট্র্যাফিক অধ্যয়ন, পার্কিং দখল পর্যবেক্ষণ এবং খুচরা ট্র্যাফিক বিশ্লেষণের জন্য যানবাহন গণনা অ্যাপ্লিকেশনগুলিতে প্রয়োগ করা হয়, ট্র্যাফিক ব্যবস্থাপনা এবং ব্যবসায়িক ক্রিয়াকলাপের জন্য মূল্যবান অন্তর্দৃষ্টি সরবরাহ করে।
ইন্ডিকেটর এবং সুইচ
- পাওয়ার LED (লাল):"পাওয়ার অন" নির্দেশ করার জন্য আলোকিত হয়।
- CH1 ডিটেকশন LED:
- স্থিরভাবে চালু: যানবাহন সনাক্তকরণ নির্দেশ করে
- ধীর ব্লিঙ্কিং: লুপ শর্ট সার্কিট বা লুপের পরে অপর্যাপ্ত টুইস্ট নির্দেশ করে
- দ্রুত ব্লিঙ্কিং: লুপ ওপেন সার্কিট বা লুপের পরে অতিরিক্ত টুইস্ট নির্দেশ করে
- CH2 ডিটেকশন LED:
- স্থিরভাবে চালু: যানবাহন সনাক্তকরণ নির্দেশ করে
- ধীর ব্লিঙ্কিং: লুপ শর্ট সার্কিট বা লুপের পরে অপর্যাপ্ত টুইস্ট নির্দেশ করে
- দ্রুত ব্লিঙ্কিং: লুপ ওপেন সার্কিট বা লুপের পরে অতিরিক্ত টুইস্ট নির্দেশ করে
সংবেদনশীলতা নির্বাচন
সংবেদনশীলতা এবং ফ্রিকোয়েন্সি সমন্বয় 7-ওয়ে ডিপ সুইচ এবং 10-ওয়ে ডিপ সুইচ সেটিংসের মাধ্যমে সহজতর করা হয়। ব্যবহারকারীরা প্রদত্ত টেবিল অনুসারে ডিপ সুইচ পজিশন কনফিগার করে 8 টি ভিন্ন সংবেদনশীলতা সেটিংস থেকে বেছে নিতে পারেন।
- ডিপ সুইচ 6, 7, এবং 8 CH1 সংবেদনশীলতা নিয়ন্ত্রণ করে, যা 0.8 (সবচেয়ে কম সংবেদনশীল) থেকে 0.015 (সবচেয়ে সংবেদনশীল) পর্যন্ত হয়।
- ডিপ সুইচ 3, 4, এবং 5 CH2 সংবেদনশীলতা নিয়ন্ত্রণ করে, যা 0.8 (সবচেয়ে কম সংবেদনশীল) থেকে 0.015 (সবচেয়ে সংবেদনশীল) পর্যন্ত হয়।
রিসেট বোতাম: অনুগ্রহ করে মনে রাখবেন: ডিপ সুইচগুলিতে কোনও সেটিং পরিবর্তন করা হলে LD-200 কে প্রতিবার রিসেট করতে হবে।
ইনস্টলেশন সতর্কতা এবং সমস্যা সমাধান
- কয়েল কাটিং সাইজ এবং এমবেডিং নির্দেশিকা ডানদিকের ডায়াগ্রামে দেখানো হয়েছে
- ইন্ডাকশন কয়েলের জন্য ফেরোম্যাগনেটিক তার ব্যবহার করার পরামর্শ দেওয়া হয়, যার মোট দৈর্ঘ্য 500 মিটার পর্যন্ত
- কয়েলের কাটিং সাইজ 1.0 থেকে 2.0 মিটার দৈর্ঘ্য এবং 0.8 থেকে 1.2 মিটার প্রস্থের একটি আয়তক্ষেত্র হওয়া উচিত, যতটা সম্ভব কোণগুলিতে ডান কোণ এড়িয়ে চলুন।
প্রয়োগ
JUTAI LD200/202 ডাবল-চ্যানেল ভেহিকেল লুপ ডিটেক্টর সিরিজ, দিক সনাক্তকরণ ফাংশন সহ সজ্জিত, অসংখ্য একক-চ্যানেল প্রবেশ এবং প্রস্থান পরিস্থিতির জন্য আদর্শ। যখন JUTAI ওয়ান ডোর কন্ট্রোলার (মডেল: AC-11), JUTAI গেট ব্যারিয়ার (মডেল: BR-110), এবং JUTAI লং-রেঞ্জ RFID রিডার (মডেল: PUHF-9) এর সাথে একীভূত করা হয়, উচ্চ-তাপমাত্রা প্রতিরোধী লুপ কয়েল (মডেল: JTHT-11) সহ, এটি একক-চ্যানেল প্রবেশ/প্রস্থান অ্যাক্সেস কন্ট্রোল সিস্টেমের জন্য একটি নিরবচ্ছিন্ন সমাধান তৈরি করে।
কার্যপ্রণালী
- প্রবেশ প্রক্রিয়া:
- যখন একটি গাড়ি কমিউনিটি বা পার্কিং লটে প্রবেশ করে, তখন দুটি লুপ কয়েল একই সাথে চাপা হয়
- JUTAI ডাবল চ্যানেল লুপ ডিটেক্টর (LD-200/202) প্রবেশদ্বারে অবস্থিত UHF রিডারকে ট্রিগার করে
- UHF রিডার কার্ড আইডি পড়ে এবং Wiegand আউটপুটের মাধ্যমে কন্ট্রোলারে (AC-11) পাঠায়
- কন্ট্রোলার আইডি-এর বৈধতা যাচাই করে এবং গেট ব্যারিয়ার খোলার জন্য একটি রিলে সংকেত আউটপুট করে
- গাড়িটি কমিউনিটি বা পার্কিং লটে প্রবেশ করে, এবং এটি ব্যারিয়ার গেট অতিক্রম করার সাথে সাথে, ব্যারিয়ার আর্ম স্বয়ংক্রিয়ভাবে নেমে যায়
- JUTAI সিঙ্গেল চ্যানেল লুপ ডিটেক্টর (LD-100/102) এই প্রক্রিয়ার সময় নিরাপত্তা এবং অ্যান্টি-স্ম্যাশিং কার্যকারিতা নিশ্চিত করে
- প্রস্থান প্রক্রিয়া:
- যখন একটি গাড়ি কমিউনিটি বা পার্কিং লট থেকে বের হয়, তখন এটি একটি অভ্যন্তরীণ UHF রিডারের পাশ দিয়ে যায়
- LD-200/LD-202 UHF রিডারকে ট্রিগার করে, যা কার্ড পড়ে এবং আইডি কন্ট্রোলারে পাঠায়
- কন্ট্রোলার আইডি-এর বৈধতা যাচাই করে এবং গাড়িটিকে বের হওয়ার জন্য গেট ব্যারিয়ার খোলার জন্য একটি রিলে সংকেত আউটপুট করে
- গাড়িটি ব্যারিয়ার গেট দিয়ে যাওয়ার সাথে সাথে, ব্যারিয়ার আর্ম স্বয়ংক্রিয়ভাবে নেমে যায়
- LD-100/102 এই প্রক্রিয়ার সময় নিরাপত্তা এবং অ্যান্টি-স্ম্যাশিং কার্যকারিতা সরবরাহ করে
- দিক সনাক্তকরণ:
- LD-200/LD-202 এর দিক সনাক্তকরণ ফাংশন নিশ্চিত করে যে গাড়িটি অন্য একটি UHF রিডারের পাশ দিয়ে যাওয়ার সময় ডাবল চ্যানেল লুপ ডিটেক্টর সংকেতটি আবার ট্রিগার করে না, যার ফলে সিস্টেমে শুধুমাত্র প্রবেশ বা প্রস্থান রেকর্ডগুলি রেকর্ড করা হয়।
JUTAI LD-200/202 ডাবল চ্যানেল লুপ ডিটেক্টর দুটি স্বাধীন একক-চ্যানেল লুপ ডিটেক্টর হিসাবেও কাজ করতে পারে। এই কনফিগারেশনটি স্ট্যান্ডার্ড এক-ইন এবং এক-আউট পার্কিং লটগুলির জন্য উপযুক্ত, যেখানে প্রবেশদ্বার এবং প্রস্থান উভয় স্থানেই একটি ব্যারিয়ার এবং একটি লং-রেঞ্জ রিডার রয়েছে।
এই সেটআপে, একটি লুপ কয়েল রিডারকে ট্রিগার করতে এবং কার্ড পড়তে ব্যবহৃত হয়, যখন অন্য লুপ কয়েলটি ব্যারিয়ারের অ্যান্টি-স্ম্যাশিং ফাংশনের জন্য নিবেদিত থাকে। দুটি স্বাধীন লুপ ডিটেক্টর হিসাবে LD-200/202 ব্যবহার করে, অর্থনৈতিক দৃষ্টিকোণ থেকে হার্ডওয়্যার খরচ কমানোর একটি সম্ভাবনা রয়েছে। এই সেটআপটি প্রতিটি ফাংশনের জন্য পৃথক ডিটেক্টর ব্যবহারের সাথে সম্পর্কিত কিছু হার্ডওয়্যার খরচ কমিয়ে দেয়।
এই কার্যকারিতা LD-200/202 এর ইন্ডিপেন্ডেন্ট ওয়ার্কিং মোড বৈশিষ্ট্যটি সক্ষম করার মাধ্যমে অর্জন করা হয়, যা এটিকে এই দ্বৈত ক্ষমতায় কার্যকরভাবে কাজ করতে দেয়।
