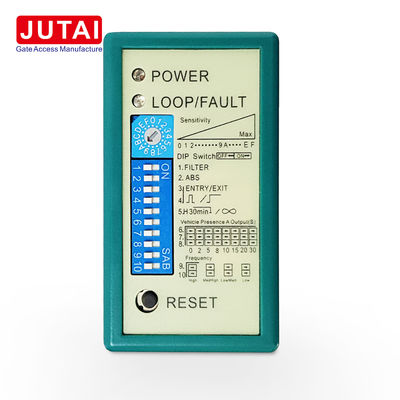

110-240V একক চ্যানেল বুম বাধা লুপ সেন্সর এলডি -100 যানবাহন সনাক্তকারী

1. উপস্থাপনা:
   • পার্কিং বাধা গেট লুপ ডিটেক্টর হল একটি সেন্সর যা বিশেষভাবে পার্কিং বাধা গেটগুলির জন্য ডিজাইন করা হয়েছে, যা কার্যকরভাবে সমস্ত ধরণের যানবাহন সনাক্ত এবং সনাক্ত করতে সক্ষম,অতিরিক্ত আকারের যানবাহন সহ, ট্রাক, মোটরসাইকেল, এবং আরো অনেক কিছু, স্বয়ংক্রিয়ভাবে গেট খোলার এবং বন্ধ নিশ্চিত।
2. বৈশিষ্ট্যঃ
   • সিঙ্গল চ্যানেল যানবাহন ডিটেক্টর।
3. উপকারিতা:
   • বিস্তৃত সেন্সিং রেঞ্জ এবং উচ্চ সংবেদনশীলতাঃ 15 থেকে 2000μH এর মধ্যে একটি সেন্সিং রেঞ্জ এবং উচ্চ সংবেদনশীলতার সাথে, এটি বিভিন্ন যানবাহনকে সঠিকভাবে সনাক্ত করে, নির্ভরযোগ্য সনাক্তকরণ কর্মক্ষমতা নিশ্চিত করে।
   • স্বয়ংক্রিয় পুনরায় সেট ফাংশনঃ কোনও ত্রুটির ক্ষেত্রে সেন্সরটি স্বয়ংক্রিয়ভাবে পুনরায় সেট করে, ম্যানুয়াল হস্তক্ষেপের প্রয়োজনীয়তা দূর করে এবং সিস্টেমের স্থিতিশীলতা এবং নির্ভরযোগ্যতা বাড়ায়।
   • মাল্টিপল ডিটেকশন লেভেল সেলেকশনঃ ০.০০৮% ডিএল/এল থেকে ২.৫০% ডিএল/এল পর্যন্ত ১৬টি নির্বাচনযোগ্য লেভেল রয়েছে, এটি নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী নিয়ন্ত্রিত হতে পারে,বিভিন্ন প্রয়োগের জন্য উপযুক্ত.
   • ৪০০০০ ভোল্ট বজ্রপাত সুরক্ষাঃ শক্তিশালী ৪০০০০ ভোল্ট বজ্রপাত সুরক্ষা দিয়ে সজ্জিত, এটি বিদ্যুতের আঘাত থেকে ক্ষতির বিরুদ্ধে সেন্সরকে কার্যকরভাবে রক্ষা করে।
   • বিস্তৃত অপারেটিং পরিবেশ পরিসীমাঃ -40 °C থেকে +70 °C পর্যন্ত তাপমাত্রার পরিসীমা সহ বিস্তৃত অপারেটিং পরিবেশের জন্য উপযুক্ত, এমনকি কঠোর আবহাওয়া পরিস্থিতিতে স্থিতিশীল অপারেশন নিশ্চিত করে।

সূচক এবং সুইচঃ

• পাওয়ার এলইডিঃ লাল পাওয়ার এলইডি "পাওয়ার অন" নির্দেশ করে।
• LED সনাক্তকরণঃ
  • ক্রমাগত চালুঃ গাড়ির সনাক্তকরণ নির্দেশ করে।
  • ধীরে ধীরে মোমবাতি জ্বলছেঃ লুপ শর্ট সার্কিট হয়েছে বা লুপের পরে টার্নের সংখ্যা যথেষ্ট নয়।
  • দ্রুত ঝলকানিঃ লুপটি খোলা সার্কিট বা লুপের পরে খুব বেশি টার্নগুলি নির্দেশ করে।
• সুইচ ১ (ট্রিম্পট), সংবেদনশীলতা নির্বাচনঃ
  • লুপের সংবেদনশীলতা "সংবেদনশীলতা" লেবেলযুক্ত ট্রিম্পট দ্বারা সামঞ্জস্য করা যেতে পারে।ব্যবহারকারী 0 সবচেয়ে কম সংবেদনশীল এবং "F" সবচেয়ে সংবেদনশীল হচ্ছে সঙ্গে trimpot ঘুরিয়ে 16 বিভিন্ন সেটিংস নির্বাচন করতে পারেন.
• সুইচ২ (ডিপ সুইচ সেটিংস):
  • ডিআইপি১ এবং ডিআইপি২ সেটিং স্পেশাল ফাংশনঃ
    • DIP1 ON: আউটপুট 2 সেকেন্ডের বিলম্ব রয়েছে। (যদি গাড়ির গতি 8km/h এর বেশি হয় তবে রিলে আউটপুট নেই) ।
    • DIP2 ON: বিশেষ করে ট্রেলারের জন্য যানবাহন ছেড়ে যাওয়ার জন্য অনিচ্ছাকৃত রিলে বন্ধ করার জন্য সংবেদনশীলতা বৃদ্ধি করুন।
  • DIP3 & DIP 4 সেটিং রিলে B আউটপুটঃ

    ডিপ মোড	রিলে বি আউটপুট	লুপ কয়েল অবস্থা_এল
    অফ অফ	যখন যানবাহন সরানো হয়, রিলে বি জন্য আউটপুট 200m/s হয়	রিলে বি আউটপুট টাইপ_
    বন্ধ	যখন যানবাহন চলে গেছে, রিলে বি জন্য আউটপুট 600m/s হয়	রিলে বি বর্তমান আউটপুট হবে. কোন রিলে বি আউটপুট টাইপ_
    অন অন	লুপ পরীক্ষা করতে ব্যবহার করা যেতে পারে। যদি লুপটি ত্রুটিযুক্ত হয় তবে রিলে বি চালু হবে এবং ত্রুটিটি ঠিক হয়ে গেলে এটি বন্ধ হয়ে যাবে।

  • ডিআইপি ৫ স্বয়ংক্রিয় রিসেট সেটিংঃ

    ডিপ মোড	বর্তমান মোড
    চালু	যানবাহন স্থায়ীভাবে উপস্থিত থাকতে পারে (যদি না যানবাহনটি ছেড়ে গেছে বা ম্যানুয়াল রিসেট করা হয়েছে তবে স্বয়ংক্রিয়ভাবে পুনরায় সেট করা যাবে না)
    বন্ধ	স্বাভাবিক মোড (যদি এটি সুপারিশ করা হয় তবে ত্রুটি অপারেশন সমাধানের জন্য ব্যবহৃত গাড়ির উপস্থিতির 30 মিনিটের পরে স্বয়ংক্রিয় পুনরায় সেট)

  • DIP6 & DIP7 & DIP 8 সেটিং রিলে ADelay:

    ডিপ মোড	আউটপুট বিলম্ব
    অফ অফ অফ	0 সেকেন্ড আউটপুট
    অফ অফ অফ	2 সেকেন্ড আউটপুট
    অফ অফ অফ	৫ সেকেন্ডের আউটপুট
    অন অন অফ	৮ সেকেন্ড আউটপুট
    বন্ধ বন্ধ চালু	১০ সেকেন্ড আউটপুট
    অফ অফ	15 সেকেন্ড আউটপুট
    অফ অন অন	20 সেকেন্ড আউটপুট
    অন অন অন	30 সেকেন্ড আউটপুট

  • DIP9 & DIP 10 সেটিং ফ্রিকোয়েন্সি (40K থেকে 100KHz):

    ডিপ মোড	ঘনত্ব
    অফ অফ	উচ্চ
    বন্ধ	মাঝারি - উচ্চ
    বন্ধ	মাঝারি - নিম্ন
    অন অন	কম


    • অ্যাপ্লিকেশনে, যেখানে দুটি বা তার বেশি লুপ ডিটেক্টর এবং সেন্সিং লুপ ইনস্টল করা হয়েছে, set one detector to high frequency and the other set to low frequency to minimize the effects of cross - talk between the two systems (The sensing loops and detectors should be positioned at least 2m apart).
• রিসেট বোতামঃ দয়া করে নোট করুনঃ ডিপ সুইচগুলিতে প্রতিবার সেটিং পরিবর্তন করার সময় এলডি - 100 পুনরায় সেট করতে হবে।

ডিটেক্টরের অবস্থান এবং ইনস্টলেশনঃ

• ডিটেক্টরটি আবহাওয়া প্রতিরোধী হাউজে ইনস্টল করুন।
• ডিটেক্টরটিকে যতটা সম্ভব সেন্সিং লুপের কাছাকাছি রাখতে হবে।
• ডিটেক্টরকে সর্বদা শক্তিশালী চৌম্বকীয় ক্ষেত্র থেকে দূরে স্থাপন করা উচিত।
• লুপ ডিটেক্টরের কাছে উচ্চ ভোল্টেজ তারগুলি চালানো এড়িয়ে চলুন।
• কম্পনশীল বস্তুর উপর ডিটেক্টর ইনস্টল করবেন না।
• যখন কন্ট্রোল বক্সটি লুপ থেকে 10 মিটারের মধ্যে ইনস্টল করা হয়, তখন কন্ট্রোল বক্সটিকে লুপে সংযুক্ত করতে সাধারণ তারগুলি ব্যবহার করা যেতে পারে। 10 মিটারের বেশি হলে একটি 2 কোর সুরক্ষিত তারের ব্যবহার প্রয়োজন।কন্ট্রোল বক্স এবং লুপের মধ্যে দূরত্ব 30 মিটার অতিক্রম করবেন না.

লুপ ইনস্টলেশনঃ

• রাস্তার পৃষ্ঠের সাথে মিশ্রিত করার জন্য লুপগুলি একটি "দ্রুত সেট" কালো ইপোক্সি যৌগ বা গরম বিটুমেন মাস্টিস ব্যবহার করে সিল করা হয়।
• লুপের পরিধি এবং সিলিন্ডারের সংখ্যাঃ

  লুপের পরিধি	সিলিন্ডারের সংখ্যা
  ৩-৪ এম	6
  ৪-৬ এম	5
  ৬-১০ এম	4
  ১০-২০ এম	3
  ২০ মিটার - উপরে	2

• সমস্যা সমাধানঃ
  • যদি ডিটেক্টর কাজ না করে: রিসেট চাপুন।
  • যদি লাল এলইডি ইন্ডিকেটর সম্পূর্ণরূপে জ্বলছে নাঃ পাওয়ার সাপ্লাই পরীক্ষা করুন।
  • সবুজ LED ইন্ডিকেটর থাকলেঃ
    • আস্তে আস্তে মোমবাতি জ্বলছে: হয়তো লুপ শর্ট সার্কিট হয়েছে অথবা ঘুরতে না পারাটা যথেষ্ট নয়।
    • দ্রুত মোমবাতিঃ সম্ভবত লুপটি খোলা আছে বা নাঃ ঘুরতে খুব বেশি।
  • যদি না হয়ঃ ঘুরতে যথেষ্ট নয়ঃ ফ্রিকোয়েন্সি কম করুন (যদি ফ্রিকোয়েন্সি এখনও খুব বেশি হয় তবে আপনাকে আরও ঘুরতে হবে) ।
  • যদি না হয়ঃ অনেক ঘুরছেঃ ফ্রিকোয়েন্সি বাড়ান (যদি ফ্রিকোয়েন্সি এখনও খুব কম হয়, আপনাকে কিছু ঘুরতে হবে) ।

পণ্যের পরামিতিঃ

সুইচ ২ (ডিপ সুইচ সেটিংস)

1.ডিআইপি ১ এবং ডিআইপি ২ বিশেষ ফাংশন সেটিং

2.ডিআইপি 3 এবং ডিআইপি 4 সেটিং রিলে বি আউটপুট

3. ডিআইপি 5 স্বয়ংক্রিয় রিসেট সেটিং

4. ডিআইপি 6 & ডিআইপি 7 & ডিআইপি 8 সেটিং রিলে একটি বিলম্ব

5. ডিআইপি 9 এবং ডিআইপি 10 সেটিং ফ্রিকোয়েন্সি (40 কে থেকে 100 কেএইচজেড) ।

লুপ ইনস্টলেশনঃ

সমস্যা শ্যুটিংঃ

অন্যান্য ব্র্যান্ডের তুলনায়

ভর উৎপাদন:

আমাদের উৎপাদন লাইন দক্ষ ভর উৎপাদন, কঠোর গুণমান নিয়ন্ত্রণ, এবং নিখুঁত প্রি-শিপমেন্ট টেস্টিং নিশ্চিত করে যাতে সর্বোচ্চ পরিপূর্ণতার লুপ ডিটেক্টর পণ্য সরবরাহ করা যায়।

সার্টিফিকেশনঃ
