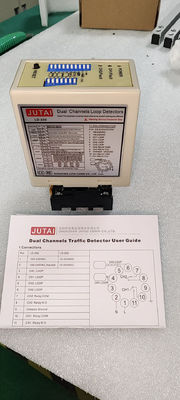

এলডি-২০০ ডাবল চ্যানেল লুপ সেন্সর পার্কিং বাধা অ্যাক্সেস যানবাহন ডিটেক্টর

পার্কিং অ্যাক্সেসের জন্য ডুয়াল চ্যানেল যানবাহন লুপ ডিটেক্টর

1. উপস্থাপনা:
   • জুটাই ডুয়াল চ্যানেল ট্র্যাফিক ডিটেক্টর (LD-200/202) যানবাহন সনাক্ত করতে এবং নির্ভরযোগ্য ট্র্যাফিক মনিটরিং সরবরাহ করতে ডিজাইন করা হয়েছে।
2. বৈশিষ্ট্যঃ
   • ডাবল চ্যানেলঃ দুটি পৃথক লুপ (CH1 এবং CH2) এ যানবাহন সনাক্ত করে।
   • শক্তি এবং সনাক্তকরণ সূচকঃ পাওয়ার LED (RED) "পাওয়ার ON" নির্দেশ করে, এবং CH1 এবং CH2 সনাক্তকরণ LEDs গাড়ির সনাক্তকরণ, লুপ অবস্থা (শর্ট সার্কিট, খোলা সার্কিট, বা অপর্যাপ্ত / অনেক twists) দেখায়.
   • সংবেদনশীলতা এবং ফ্রিকোয়েন্সি সমন্বয়ঃ কাস্টমাইজড সেটিংসের জন্য ডিপ সুইচ দ্বারা সামঞ্জস্য করা যেতে পারে।
   • লুপ ফাংশন নির্বাচনঃ দিক সনাক্তকরণ এবং স্বাভাবিক অপারেশন জন্য বিভিন্ন মোড উপলব্ধ।
   • রিসেট বোতামঃ ডিপ সুইচ সেটিং পরিবর্তন করার পরে রিসেট প্রয়োজন।
3. উপকারিতা:
   • কার্যকর ট্রাফিক ব্যবস্থাপনার জন্য সঠিক যানবাহন সনাক্তকরণ।
   • নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজযোগ্য সেটিংস।
   • নির্ভরযোগ্য পারফরম্যান্স এবং সহজ ইনস্টলেশন।

পেশাদার 110-240VAC ডাবল চ্যানেল যানবাহন লুপ ডিটেক্টর পার্কিং লট মধ্যে কার্ড ডিসপেনসার সক্রিয় করার জন্য

জুটাই একটি মাল্টি-ফাংশনাল ভূগর্ভস্থ লুপ সনাক্তকরণ বিকাশ করে, যা দ্বৈত চ্যানেল লুপ ডিটেক্টর হিসাবে ব্যবহার করা যেতে পারে,ব্যবহারকারীরা এক ইউনিট ডুয়াল চ্যানেল লুপ ডিটেক্টর ব্যবহার করতে পারেন যা প্রবেশ কার্ড সরবরাহকারীদের সক্রিয় করার জন্য দুটি চ্যানেল লুপ কয়েল সহ, এবং বাধা গেট সুরক্ষা বন্ধ লুপ জন্য অন্য কয়েল ব্যবহার। Jutai যে কোন ড্রাইভওয়ে গেট নিয়ন্ত্রণ সিস্টেম বা গাড়ী পার্কিং ম্যানেজমেন্ট সিস্টেমের জন্য সেরা যানবাহন লুপ আবিষ্কারক উপলব্ধ করা হয়।

কার্ড ডিসপেনসার সক্রিয় করার জন্য ডুয়াল চ্যানেল লুপ ডিটেক্টরবৈশিষ্ট্য

1. কমপ্যাক্ট আকারঃ কমপ্যাক্ট এবং ভাল ইঞ্জিনিয়ারিং ঘর,বৈশিষ্ট্য এবং কার্যকারিতা সম্পর্কিত শিল্পের সমস্ত প্রয়োজনীয়তা একত্রিত করে এবং এই ডিটেক্টরকে যে কোনও বা বিদ্যমান ট্র্যাফিক সনাক্তকরণ সিস্টেমে অন্তর্ভুক্ত করার অনুমতি দেয়.
2. ডায়াগনস্টিক ক্ষমতাঃ ব্যাপক ডায়াগনস্টিক ক্ষমতা লুপ এবং ইনস্টলেশন সমস্যা সঠিক নির্ণয়ের অনুমতি দেয়।
3. নির্বাচনযোগ্য উপস্থিতি সময়ঃ একটি যানবাহন লুপে থাকা অবস্থায় একটি নির্দিষ্ট সময়ের মধ্যে একটি সনাক্তকরণ আউটপুট সীমাবদ্ধ করতে উপস্থিতি রিলেটির আউটপুট নির্বাচন করা যেতে পারে।
4. লুপ ফ্রিকোয়েন্সি ইঙ্গিতঃ সংলগ্ন লুপ/ডিটেক্টরগুলির মধ্যে হস্তক্ষেপ একটি ইন্টিগ্রাল ইঙ্গিত দ্বারা নির্ধারিত হতে পারে এবং ফ্রিকোয়েন্সি সেটিং পরিবর্তন করে নির্মূল করা যেতে পারে।
5. দিক সনাক্তকরণ : (যদি যানবাহন CH1 থেকে CH2 তে চলে, তাহলে CH1 রিলে আউটপুট; যদি যানবাহন CH2 থেকে CH1 তে চলে, তাহলে CH2 রিলে আউটপুট) ।
6. সংবেদনশীলতা নির্বাচনঃ লুপের সংবেদনশীলতা এবং ফ্রিকোয়েন্সি 7-মুখী ডিপ সুইচ এবং 10-মুখী ডিপ সুইচ সেটিং দ্বারা সামঞ্জস্য করা যেতে পারে।

পেশাদার 110-240VAC ডাবল চ্যানেল যানবাহন লুপ ডিটেক্টর অপারেশন মোড

এলডি-২০০ সিরিজের ডিটেক্টর নিম্নলিখিত মোডগুলির যেকোনো একটিতে কনফিগার করা যেতে পারেঃ

• উপস্থিতি মোড
• পলস মোড
• এবি লজিক উপস্থিতি মোড ((বাধার অপারেশন)
• এবি লজিক ইমপলস মোড ((গণনা লজিক)

পেশাদার 110-240VAC ডাবল চ্যানেল যানবাহন লুপ ডিটেক্টর স্পেসিফিকেশন

প্রয়োগঃ

• স্বয়ংক্রিয় গেট
• ট্রাফিক লাইট
• গেট ড্রাইভ মেকানিজম
• অপারেটিং বাধা
• পার্কিং গাইডেন্স সিস্টেম
• পার্কিং লটে কার্ড ডিসপেনসার সক্রিয় করা।
• পার্কিং বাধা নিয়ন্ত্রণ
• যানবাহনের অ্যাক্সেস নিয়ন্ত্রণ
• ট্রাফিক কন্ট্রোল সিস্টেম / ট্রাফিক টোল সিস্টেম
• যানবাহন গণনা ব্যবস্থা
• মোটরসাইকেল গেটস অ্যান্ড ডোরস।
• সিকিউরিটি বোলার্ড/ রোলিং শাটার/গ্যারেজ দরজা
• ক্যামেরা ট্রিগার

সংযোগ

সূচক এবং সুইচঃ

• পাওয়ার এলইডি (রেড): "পাওয়ার অন" নির্দেশ করে।
• CH1 সনাক্তকরণ LED:
  • ক্রমাগত চালুঃ গাড়ির সনাক্তকরণ নির্দেশ করে।
  • ধীরে ধীরে মোমবাতি জ্বলছেঃ এটি লুপের শর্ট সার্কিট বা লুপের পরে অপর্যাপ্ত বাঁক নির্দেশ করে।
  • দ্রুত ঝলকানিঃ এটি একটি লুপ খোলা সার্কিট বা লুপের পরে অত্যধিক twists নির্দেশ করে।
• CH2 সনাক্তকরণ LED:
  • ক্রমাগত চালুঃ গাড়ির সনাক্তকরণ নির্দেশ করে।
  • ধীরে ধীরে মোমবাতি জ্বলছেঃ এটি লুপের শর্ট সার্কিট বা লুপের পরে অপর্যাপ্ত বাঁক নির্দেশ করে।
  • দ্রুত ঝলকানিঃ এটি একটি লুপ খোলা সার্কিট বা লুপের পরে অত্যধিক twists নির্দেশ করে।

সংবেদনশীলতা নির্বাচনঃ

• সংবেদনশীলতা এবং ফ্রিকোয়েন্সি সমন্বয় একটি 7-মুখী ডিপ সুইচ এবং 10-মুখী ডিপ সুইচ সেটিংসের মাধ্যমে অর্জন করা হয়।
• ব্যবহারকারীরা প্রদত্ত সারণী অনুসারে ডিপ সুইচগুলির অবস্থানগুলি সামঞ্জস্য করে 8 টি বিভিন্ন সেটিংস থেকে চয়ন করতে পারেন। ডিপ সুইচগুলি 6, 7, এবং 8 সিএইচ 1 সংবেদনশীলতা নিয়ন্ত্রণ করে, 0.৮ হচ্ছে সবচেয়ে কম সংবেদনশীল এবং ০.০১৫ হচ্ছে সবচেয়ে সংবেদনশীল।
• ডিপ সুইচ 3, 4, এবং 5 CH2 সংবেদনশীলতা নিয়ন্ত্রণ করে, 0.8 সবচেয়ে কম সংবেদনশীল এবং 0.015 সবচেয়ে সংবেদনশীল।

3. সুইচ 1=S1 : চ্যানেল 1 লুপ ফাংশন নির্বাচন (10 উপায় ডাইপ সুইচ)

(1) ((সুইচ 1) DIP 1 & DIP 2 বিশেষ সংবেদনশীলতা বৃদ্ধি উভয় ট্রেলার (উভয় চ্যানেল) জন্য।

(2) ((সুইচ 1=S1) D3, D4, D5 এবং (সুইচ 2=S2) D1, D2 সেটিং বিশেষ ফাংশন (মোড1, 2, 3 দিক সনাক্তকরণ। মোড 4, 5, 6 স্বাভাবিক মোড, দুটি লুপ সনাক্তকরণ পৃথক করা হয়)

(৩) ((স্বিচ ১=এস১) ডি৬ & ডি৭ & ডি৮ এবং (স্বিচ ২=এস২) ডি৩ & ডি৪ & ডি৫ সিএইচ১ এবং সিএইচ২ সংবেদনশীলতা নির্বাচন (আট স্তরের পছন্দ) ।

(4) ((সুইচ ১=এস১) ডি৯ এবং ডি১০ এবং (সুইচ২=এস২) ডি৬, ডি৭ সেটিং ফ্রিকোয়েন্সি (২০ কে থেকে ১০০ কেএইচজেড) ।

* রিসেট বোতামঃ দয়া করে নোট করুনঃ ডিপ সুইচগুলিতে প্রতিবার সেটিং পরিবর্তন করার সময় এলডি -২০০ পুনরায় সেট করা উচিত।

ইনস্টলেশন সতর্কতা এবং ত্রুটি সমাধানঃ

1. রোল কাটার আকার এবং এম্বেডিং নির্দেশাবলী ডানদিকে ডায়াগ্রাম দেখানো হয়।
2. ইন্ডাকশন কয়েলটির জন্য মোট দৈর্ঘ্য 500 মিটার পর্যন্ত ফেরোম্যাগনেটিক তার ব্যবহার করার পরামর্শ দেওয়া হয়।
3. রোলের কাটার আকার 1.0 থেকে 2.0 মিটার দৈর্ঘ্য এবং 0.8 থেকে 1.2 মিটার প্রস্থের একটি আয়তক্ষেত্র হওয়া উচিত, কোণে ডান কোণগুলি যতটা সম্ভব এড়ানো উচিত।
4. মৌলিক প্রচলিত কয়েল ঘূর্ণনগুলির প্রস্তাবিত ইনস্টলেশন ওভারভিউঃ

ইনস্টলেশনের সময়, পণ্য প্লাগ এবং সকেট উল্লম্ব দিক রাখা দয়া করে

কার্যকরী নীতি

দিক সনাক্তকরণঃ

• এলডি-২০০/এলডি-২০২-এর দিক চিনার ফাংশন নিশ্চিত করে যে গাড়িটি অন্য ইউএইচএফ পাঠকের পাশ দিয়ে গেলে ডিটেক্টর আবার সিগন্যালটি ট্রিগার করে না।শুধুমাত্র সিস্টেমে প্রবেশ বা প্রস্থান রেকর্ড রেকর্ডিং.

প্রয়োগঃ

• JUTAI LD200/202 ডাবল চ্যানেল যানবাহন লুপ ডিটেক্টর সিরিজ, দিক সনাক্তকরণ ফাংশন দিয়ে সজ্জিত, অনেক একক চ্যানেল এন্ট্রি এবং আউটপুট ক্ষেত্রে উপযুক্ত।
• JUTAI One door controller (Model: AC-11), JUTAI gate barrier (Model: BR-110) এবং JUTAI long range RFID reader (Model: PUHF-9) এর সাথে সংযোগ স্থাপন করতে পারে।উচ্চ তাপমাত্রা প্রতিরোধের লুপ কয়েল সঙ্গে মিলিত (মডেল: JTHT-11), একক চ্যানেল এন্ট্রি / আউটপুট অ্যাক্সেস কন্ট্রোল সিস্টেমের জন্য আদর্শ।

দুটি স্বাধীন একক চ্যানেল লুপ ডিটেক্টর হিসাবে কার্যকারিতাঃ

• LD-200/202 দুটি স্বাধীন একক চ্যানেল লুপ ডিটেক্টর হিসাবে কাজ করতে পারে, যা স্ট্যান্ডার্ড ওয়ান-ইন এবং ওয়ান-আউট পার্কিংয়ের জন্য উপযুক্ত।
• একটি লুপ কয়েল পাঠককে ট্রিগার করে এবং কার্ডটি পড়ে, অন্যটি বাধাটির অ্যান্টি-স্ম্যাশিং ফাংশনের জন্য নিবেদিত।
• এই কনফিগারেশন প্রতিটি ফাংশনের জন্য পৃথক ডিটেক্টর ব্যবহারের সাথে সম্পর্কিত হার্ডওয়্যার ব্যয় হ্রাস করে, অর্থনৈতিক দৃষ্টিকোণ থেকে সম্ভাব্য ব্যয় সাশ্রয়ের সুবিধা দেয়।
• এলডি-২০০/২০২-এর স্বাধীন ওয়ার্কিং মোড বৈশিষ্ট্যটি সক্ষম করে এটি অর্জন করা হয়েছে, যা এটিকে এই দ্বৈত ক্ষমতাতে কার্যকরভাবে কাজ করার অনুমতি দেয়।

সমস্যা সমাধানঃ
