2 চ্যানেল লুপ ডিটেক্টর উচ্চ সংবেদনশীলতা দিক সনাক্তকরণ কাস্টমাইজযোগ্য

ডুয়াল চ্যানেল লুপ ডিটেক্টর উচ্চ সংবেদনশীলতা দিক সনাক্তকরণ কাস্টমাইজযোগ্য

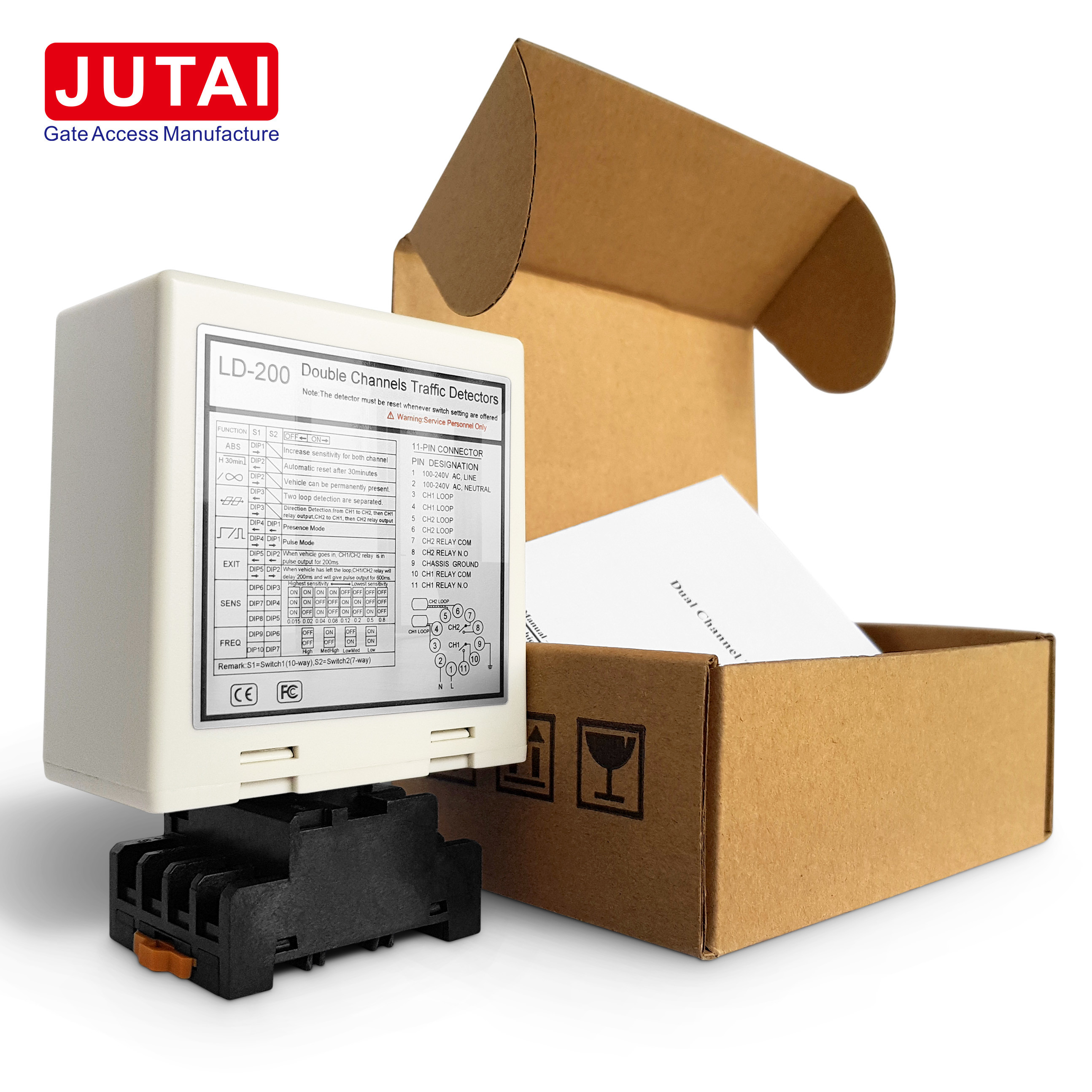

পণ্যের নামঃপার্কিং বুম বাধা গেটের জন্য কাস্টমাইজযোগ্য ডুয়াল চ্যানেল লুপ ডিটেক্টর

উপকারিতা:

• বিস্তৃত সেন্সিং রেঞ্জ এবং উচ্চ সংবেদনশীলতাঃ সেন্সরটি উচ্চ সংবেদনশীলতার সাথে যুক্ত 15 থেকে 2000μH পর্যন্ত বিস্তৃত সেন্সিং রেঞ্জ সরবরাহ করে,নির্ভরযোগ্য পারফরম্যান্সের জন্য বিভিন্ন যানবাহনের সঠিক সনাক্তকরণ নিশ্চিত করা.
• স্বয়ংক্রিয় পুনরায় সেট ফাংশনঃ স্বয়ংক্রিয় পুনরায় সেট বৈশিষ্ট্য সহ, সেন্সরটি ত্রুটির ক্ষেত্রে স্বয়ংক্রিয়ভাবে পুনরায় সেট করে, ম্যানুয়াল হস্তক্ষেপ ছাড়াই সিস্টেমের স্থিতিশীলতা এবং নির্ভরযোগ্যতা বাড়ায়।
• দিক সনাক্তকরণঃ নির্দিষ্ট যানবাহনের গতিপথ সনাক্ত করতে সক্ষম, সেন্সরটি রিলে আউটপুটটি ট্রিগার করে, যানবাহনের গতিপথের ভিত্তিতে সঠিক অ্যাক্টিভেশন নিশ্চিত করে।
• শক্তিশালী বজ্রপাত সুরক্ষাঃ শক্তিশালী 40000V বজ্রপাত সুরক্ষা দিয়ে সজ্জিত, সেন্সরটি বজ্রপাতের বিরুদ্ধে কার্যকরভাবে সুরক্ষিত, দীর্ঘস্থায়ী স্থায়িত্ব এবং নির্ভরযোগ্যতা নিশ্চিত করে।
• বহুমুখী অপারেটিং পরিবেশ পরিসীমাঃ বহুমুখী ব্যবহারের জন্য ডিজাইন করা, সেন্সরটি -40 °C থেকে +70 °C পর্যন্ত বিস্তৃত তাপমাত্রা পরিসরে কাজ করে,কঠিন আবহাওয়া পরিস্থিতিতেও স্থিতিশীল পারফরম্যান্স নিশ্চিত করা.

কার্যকারিতাঃ

1. যানবাহন সনাক্তকরণঃ গাড়ির ধাতব ভর দ্বারা সৃষ্ট লুপগুলির মধ্যে ইন্ডাক্ট্যান্সের পরিবর্তনের উপর নির্ভর করে শারীরিক যোগাযোগ ছাড়াই যানবাহনগুলি সঠিকভাবে সনাক্ত করতে ইন্ডাক্টিভ সেন্সিং প্রযুক্তি ব্যবহার করে।
2. দিক সনাক্তকরণঃ রিলে আউটপুট ট্রিগার করার জন্য যানবাহনের গতির নির্দিষ্ট দিক সনাক্ত করে, গেট খোলার এবং ট্র্যাফিক প্রবাহের উপর সুনির্দিষ্ট নিয়ন্ত্রণ সহজতর করে।
3. স্বয়ংক্রিয় পুনরায় সেটঃ একটি স্বয়ংক্রিয় পুনরায় সেট ফাংশন অন্তর্ভুক্ত, একটি ত্রুটি ক্ষেত্রে স্বয়ংক্রিয়ভাবে পুনরায় সেট করে বিরামবিহীন অপারেশন এবং সিস্টেমের নির্ভরযোগ্যতা নিশ্চিত করে।
4. রিলে আউটপুটঃ যানবাহন সনাক্তকরণের পরে রিলে আউটপুট সংকেত সরবরাহ করে, গেট খোলার, ট্র্যাফিক লাইট নিয়ন্ত্রণ এবং যানবাহন গণনার মতো বিভিন্ন ক্রিয়াকলাপ সক্ষম করে।

অ্যাপ্লিকেশনঃ

1. ট্রাফিক ম্যানেজমেন্ট সিস্টেমঃ ট্রাফিক নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত হয়, যাতে ক্রস-ইন, টোল বুথ, এবং পার্কিং প্রবেশদ্বার/প্রস্থানগুলিতে যানবাহন সনাক্ত করা যায়, যা কার্যকর ট্রাফিক প্রবাহ পরিচালনা সহজ করে তোলে।
2. গেট অটোমেশনঃ আবাসিক, বাণিজ্যিক এবং শিল্প সেটিংসে গেটগুলি স্বয়ংক্রিয়ভাবে খোলার এবং বন্ধ করার জন্য গেট নিয়ন্ত্রণ ব্যবস্থায় সংহত, সুরক্ষা এবং সুবিধা বৃদ্ধি করে।
3. পার্কিং সুবিধাঃ যানবাহন প্রবেশ ও প্রস্থান পরিচালনা, যানবাহন গণনা এবং পার্কিং বিধি প্রয়োগের জন্য পার্কিং লট এবং গ্যারেজগুলিতে ইনস্টল করা, পার্কিং স্পেস ব্যবহারের অনুকূলতা।
4. অ্যাক্সেস কন্ট্রোলঃ অ্যাক্সেস কন্ট্রোল সিস্টেমে ব্যবহার করা হয় যাতে গেটেড কমিউনিটি, শিল্প সুবিধা এবং সামরিক ঘাঁটিগুলির মতো সুরক্ষিত স্থানে যানবাহন প্রবেশের অনুমতি দেওয়া হয়,নিয়ন্ত্রিত অ্যাক্সেস এবং নিরাপত্তা নিশ্চিত করা.
5. ট্রাফিক লাইট কন্ট্রোলঃ যানবাহনের উপস্থিতি এবং দিকের উপর ভিত্তি করে ট্রাফিক লাইটের পরিবর্তনগুলি ট্রিগার করতে ব্যবহৃত হয়, ট্রাফিক প্রবাহকে অনুকূল করে তোলে এবং ছেদ এবং সড়কগুলিতে যানজট হ্রাস করে।
6. যানবাহন গণনাঃ ট্রাফিক স্টাডিজ, পার্কিং ভর্তি পর্যবেক্ষণ এবং খুচরা ট্রাফিক বিশ্লেষণের জন্য যানবাহন গণনা অ্যাপ্লিকেশনগুলিতে প্রয়োগ করা হয়,ট্রাফিক ব্যবস্থাপনা এবং ব্যবসায়িক কার্যক্রমের জন্য মূল্যবান অন্তর্দৃষ্টি প্রদান.

সংযোগ

সূচক এবং সুইচঃ

• পাওয়ার এলইডি (রেড): "পাওয়ার অন" নির্দেশ করে।
• CH1 সনাক্তকরণ LED:
  • স্ট্যাডি অন: গাড়ির সনাক্তকরণ নির্দেশ করে।
  • ধীর মোমবাতিঃ লুপের শর্ট সার্কিট বা লুপের পরে অপর্যাপ্ত বাঁক নির্দেশ করে।
  • দ্রুত ঝলকানিঃ লুপের পরে একটি লুপ খোলা সার্কিট বা অত্যধিক twists নির্দেশ করে।
• CH2 সনাক্তকরণ LED:
  • স্ট্যাডি অন: গাড়ির সনাক্তকরণ নির্দেশ করে।
  • ধীর মোমবাতিঃ লুপের শর্ট সার্কিট বা লুপের পরে অপর্যাপ্ত বাঁক নির্দেশ করে।
  • দ্রুত ঝলকানিঃ লুপের পরে একটি লুপ খোলা সার্কিট বা অত্যধিক twists নির্দেশ করে।

সংবেদনশীলতা নির্বাচনঃ

• সংবেদনশীলতা এবং ফ্রিকোয়েন্সি সমন্বয় একটি 7-মুখী ডিপ সুইচ এবং 10-মুখী ডিপ সুইচ সেটিংস মাধ্যমে সহজতর করা হয়।
• ব্যবহারকারীরা প্রদত্ত টেবিল অনুযায়ী ডিপ সুইচ অবস্থানগুলি কনফিগার করে 8 টি ভিন্ন সংবেদনশীলতা সেটিং থেকে চয়ন করতে পারেন।
• ডিপ সুইচ 6, 7, এবং 8 CH1 সংবেদনশীলতা নিয়ন্ত্রণ করে, 0.8 (সর্বনিম্ন সংবেদনশীল) থেকে 0.015 (সর্বাধিক সংবেদনশীল) পর্যন্ত।
• ডিপ সুইচ 3, 4, এবং 5 0.8 (সর্বনিম্ন সংবেদনশীল) থেকে 0.015 (সর্বাধিক সংবেদনশীল) পর্যন্ত CH2 সংবেদনশীলতা নিয়ন্ত্রণ করে।

3. সুইচ 1=S1 : চ্যানেল 1 লুপ ফাংশন নির্বাচন (10 উপায় ডাইপ সুইচ)

(1) ((সুইচ 1) DIP 1 & DIP 2 বিশেষ সংবেদনশীলতা বৃদ্ধি উভয় ট্রেলার (উভয় চ্যানেল) জন্য।

(2) ((সুইচ 1=S1) D3, D4, D5 এবং (সুইচ 2=S2) D1, D2 সেটিং বিশেষ ফাংশন (মোড1, 2, 3 দিক সনাক্তকরণ। মোড 4, 5, 6 স্বাভাবিক মোড, দুটি লুপ সনাক্তকরণ পৃথক করা হয়)

(৩) ((স্বিচ ১=এস১) ডি৬ & ডি৭ & ডি৮ এবং (স্বিচ ২=এস২) ডি৩ & ডি৪ & ডি৫ সিএইচ১ এবং সিএইচ২ সংবেদনশীলতা নির্বাচন (আট স্তরের পছন্দ) ।

(4) ((সুইচ ১=এস১) ডি৯ এবং ডি১০ এবং (সুইচ২=এস২) ডি৬, ডি৭ সেটিং ফ্রিকোয়েন্সি (২০ কে থেকে ১০০ কেএইচজেড) ।

* রিসেট বোতামঃ দয়া করে নোট করুনঃ ডিপ সুইচগুলিতে প্রতিবার সেটিং পরিবর্তন করার সময় এলডি -২০০ পুনরায় সেট করা উচিত।

ইনস্টলেশন সতর্কতা এবং ত্রুটি সমাধানঃ

1. রোল কাটার আকার এবং এম্বেডিং নির্দেশাবলী ডানদিকে ডায়াগ্রাম দেখানো হয়।
2. ইন্ডাকশন কয়েলটির জন্য মোট দৈর্ঘ্য 500 মিটার পর্যন্ত ফেরোম্যাগনেটিক তার ব্যবহার করার পরামর্শ দেওয়া হয়।
3. রোলের কাটার আকার 1.0 থেকে 2.0 মিটার দৈর্ঘ্য এবং 0.8 থেকে 1.2 মিটার প্রস্থের একটি আয়তক্ষেত্র হওয়া উচিত, কোণে ডান কোণগুলি যতটা সম্ভব এড়ানো উচিত।
4. মৌলিক প্রচলিত কয়েল ঘূর্ণনগুলির প্রস্তাবিত ইনস্টলেশন ওভারভিউঃ

ইনস্টলেশনের সময়, পণ্য প্লাগ এবং সকেট উল্লম্ব দিক রাখা দয়া করে

প্রয়োগ

JUTAI LD200/202 ডাবল-চ্যানেল যানবাহন লুপ ডিটেক্টর সিরিজ, দিক সনাক্তকরণ ফাংশন দিয়ে সজ্জিত, অনেক একক-চ্যানেল প্রবেশ এবং প্রস্থান দৃশ্যকল্পের জন্য আদর্শ।যখন JUTAI এক দরজা নিয়ামক (মডেল) সঙ্গে একীভূত: AC-11), JUTAI গেট বাধা (মডেলঃ BR-110) এবং JUTAI দীর্ঘ পরিসীমা RFID পাঠক (মডেলঃ PUHF-9), উচ্চ তাপমাত্রা প্রতিরোধের লুপ কয়েল সহ (মডেলঃ JTHT-11)এটি একক-চ্যানেল এন্ট্রি/এজজিট অ্যাক্সেস কন্ট্রোল সিস্টেমের জন্য একটি বিরামবিহীন সমাধান গঠন করে.

কাজ করার নীতি নিম্নরূপঃ

1. প্রবেশ প্রক্রিয়াঃ

   • যখন একটি গাড়ি কমিউনিটি বা পার্কিং লটে প্রবেশ করে, তখন দুটি লুপ কয়েল একযোগে চাপ দেওয়া হয়।
   • জুটাই ডাবল চ্যানেল লুপ ডিটেক্টর (LD-200/202) প্রবেশদ্বারে অবস্থিত ইউএইচএফ পাঠককে ট্রিগার করে।
   • ইউএইচএফ রিডার কার্ড আইডি পড়ে এবং এটি উইগ্যান্ড আউটপুটের মাধ্যমে নিয়ামক (এসি -11) এ প্রেরণ করে।
   • কন্ট্রোলার আইডি এর বৈধতা যাচাই করে এবং গেট বাধা খুলতে একটি রিলে সংকেত আউটপুট।
   • গাড়িটি কমিউনিটি বা পার্কিং লটে প্রবেশ করে, এবং যখন এটি বাধা গেটটি অতিক্রম করে, বাধা বাহু স্বয়ংক্রিয়ভাবে কমিয়ে দেয়।
   • জুটাই সিঙ্গল চ্যানেল লুপ ডিটেক্টর (LD-100/102) এই প্রক্রিয়া চলাকালীন সুরক্ষা এবং অ্যান্টি-স্ম্যাশিং কার্যকারিতা নিশ্চিত করে।

2. প্রস্থান প্রক্রিয়াঃ

   • যখন একটি গাড়ি কমিউনিটি বা পার্কিং লট থেকে বের হয়, তখন এটি ভিতরে একটি ইউএইচএফ পাঠকের পাশ দিয়ে যায়।
   • এলডি-২০০/এলডি-২০২ ইউএইচএফ রিডারকে ট্রিগার করে, যা কার্ডটি পড়ে এবং আইডিটি নিয়ামককে পাঠায়।
   • কন্ট্রোলার আইডি এর বৈধতা যাচাই করে এবং গাড়ির বের হওয়ার জন্য গেট বাধা খুলতে একটি রিলে সংকেত আউটপুট করে।
   • যখন গাড়িটি বাধা গেট দিয়ে যায়, বাধা বাহু স্বয়ংক্রিয়ভাবে কমিয়ে দেয়।
   • এলডি-১০০/১০২ এই প্রক্রিয়া চলাকালীন সুরক্ষা এবং বিরোধী-ধসে যাওয়া কার্যকারিতা সরবরাহ করে।

3. দিক সনাক্তকরণঃ

   • এলডি-২০০/এলডি-২০২ এর দিকনির্দেশনা স্বীকৃতি ফাংশন নিশ্চিত করে যে গাড়িটি অন্য ইউএইচএফ পাঠকের পাশ দিয়ে গেলে ডাবল চ্যানেল লুপ ডিটেক্টর আবার সিগন্যালটি সক্রিয় করে না,এইভাবে শুধুমাত্র সিস্টেমে প্রবেশ বা প্রস্থান রেকর্ড রেকর্ডিং.

JUTAI LD-200/202 ডাবল চ্যানেল লুপ ডিটেক্টর দুটি স্বাধীন একক চ্যানেল লুপ ডিটেক্টর হিসাবেও কাজ করতে পারে। এই কনফিগারেশনটি স্ট্যান্ডার্ড এক-ইন এবং এক-আউট পার্কিংয়ের জন্য উপযুক্ত,যেখানে প্রবেশদ্বার এবং প্রস্থান উভয় স্থানে একটি বাধা এবং একটি দীর্ঘ পরিসরের পাঠক রয়েছে.

এই সেটআপে, এক লুপ কয়েলটি পাঠককে ট্রিগার করতে এবং কার্ডটি পড়তে ব্যবহৃত হয়, অন্য লুপ কয়েলটি বাধাটির বিরোধী-ধসে পড়া ফাংশনটির জন্য নিবেদিত।দুটি স্বাধীন লুপ ডিটেক্টর হিসাবে LD-200/202 ব্যবহার করেএই সেটআপটি প্রতিটি ফাংশনের জন্য পৃথক ডিটেক্টর ব্যবহারের সাথে সম্পর্কিত হার্ডওয়্যার খরচগুলির কিছু হ্রাস করে।

এই কার্যকারিতাটি LD-200/202 এর স্বতন্ত্র ওয়ার্কিং মোড বৈশিষ্ট্যটি সক্ষম করে অর্জন করা হয়, যা এটিকে এই দ্বৈত ক্ষমতাতে কার্যকরভাবে কাজ করার অনুমতি দেয়।
