ডুয়াল চ্যানেল এলডি-২০২ লুপ সেন্সর ডিটেক্টর ১২-২৪ ভিএডিসি একমুখী রাস্তার জন্য দিক সনাক্তকরণ

ডুয়াল চ্যানেল এলডি-২০২ লুপ সেন্সর ডিটেক্টর ১২-২৪ ভিএডিসি একমুখী রাস্তার জন্য দিক সনাক্তকরণ

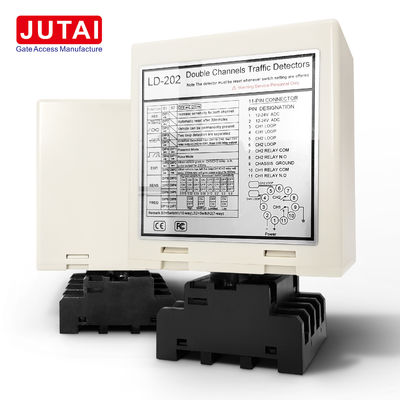

পণ্যের নামঃJUTAI LD-202 দ্বৈত চ্যানেল লুপ ডিটেক্টর 12-24VADC 15~2000μH বাধা গেট খোলার এবং নিরাপত্তা জন্য

উপকারিতা:

1. বিস্তৃত সেন্সিং রেঞ্জ এবং উচ্চ সংবেদনশীলতাঃ এলডি -২০২ সেন্সরটি 15 থেকে 2000μH পর্যন্ত বিস্তৃত সেন্সিং রেঞ্জ সরবরাহ করে, ব্যতিক্রমী সংবেদনশীলতার সাথে যুক্ত,নির্ভরযোগ্য পারফরম্যান্সের জন্য বিভিন্ন যানবাহনের সঠিক সনাক্তকরণ নিশ্চিত করা.

2. স্বয়ংক্রিয় পুনরায় সেট ফাংশনঃ স্বয়ংক্রিয় পুনরায় সেট ফাংশন সহ, LD-202 সেন্সর ত্রুটির ক্ষেত্রে স্বয়ংক্রিয়ভাবে পুনরায় সেট করে,ম্যানুয়াল হস্তক্ষেপের প্রয়োজন ছাড়াই সিস্টেমের স্থিতিশীলতা এবং নির্ভরযোগ্যতা বৃদ্ধি.

3. দিক সনাক্তকরণ ক্ষমতাঃ উন্নত দিক সনাক্তকরণ বৈশিষ্ট্যযুক্ত, এলডি-২০২ সেন্সর রিলে আউটপুট ট্রিগার করার জন্য নির্দিষ্ট যানবাহনের গতিপথ সঠিকভাবে সনাক্ত করে,গেট অপারেশন উপর সঠিক নিয়ন্ত্রণ নিশ্চিত.

4. 40000V বজ্রপাত সুরক্ষাঃ শক্তিশালী 40000V বজ্রপাত সুরক্ষা দিয়ে সজ্জিত, এলডি -202 সেন্সরটি বজ্রপাতের ক্ষতির বিরুদ্ধে কার্যকরভাবে সুরক্ষিত,দীর্ঘস্থায়ী স্থায়িত্ব এবং নির্ভরযোগ্যতা নিশ্চিত করা.

5. বিস্তৃত অপারেটিং পরিবেশ পরিসীমাঃ বহুমুখী অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা, এলডি -২০২ সেন্সর -৪০ ডিগ্রি সেলসিয়াস থেকে +৭০ ডিগ্রি সেলসিয়াস পর্যন্ত বিস্তৃত তাপমাত্রা পরিসরে কাজ করে,কঠিন আবহাওয়া পরিস্থিতিতেও ধারাবাহিক পারফরম্যান্স নিশ্চিত করা.

কার্যকারিতাঃ

1. যানবাহন সনাক্তকরণঃ ইনডাকটিভ সেন্সিং প্রযুক্তি ব্যবহার করে, এলডি-২০২ সেন্সর শারীরিক যোগাযোগ ছাড়াই যানবাহন সঠিকভাবে সনাক্ত করে।গাড়ির ধাতব ভর দ্বারা সৃষ্ট loops মধ্যে inductance পরিবর্তন উপর নির্ভর করে.

2. দিক সনাক্তকরণঃ উন্নত দিক সনাক্তকরণ ক্ষমতা এলডি-২০২ সেন্সরকে নির্দিষ্ট যানবাহন চলাচলের দিক সনাক্ত করতে সক্ষম করে, গেট অপারেশনগুলির উপর সুনির্দিষ্ট নিয়ন্ত্রণ সহজ করে।

3. স্বয়ংক্রিয় পুনরায় সেটঃ এলডি -২০২ সেন্সরটিতে একটি স্বয়ংক্রিয় পুনরায় সেট ফাংশন অন্তর্ভুক্ত রয়েছে, যা ত্রুটির ক্ষেত্রে স্বয়ংক্রিয়ভাবে পুনরায় সেট করে নিরবচ্ছিন্ন অপারেশন এবং সিস্টেমের নির্ভরযোগ্যতা নিশ্চিত করে।

4. রিলে আউটপুটঃ যানবাহন সনাক্তকরণের পরে রিলে আউটপুট সংকেত সরবরাহ করে, এলডি -২০২ সেন্সর বিভিন্ন ক্রিয়াকলাপ যেমন গেট খোলার, ট্রাফিক লাইট নিয়ন্ত্রণ এবং যানবাহন গণনা সক্ষম করে।

অ্যাপ্লিকেশনঃ

1. ট্রাফিক ম্যানেজমেন্ট সিস্টেমঃ ট্রাফিক নিয়ন্ত্রণ সিস্টেমে ব্যবহার করা হয়, যাতে ক্রসওয়ে, টোল বুথ এবং পার্কিংয়ের প্রবেশদ্বার/প্রস্থানস্থলে যানবাহন সনাক্ত করা যায়, যা ট্রাফিক প্রবাহের কার্যকর ব্যবস্থাপনা সহজতর করে।

2. গেট অটোমেশনঃ আবাসিক, বাণিজ্যিক এবং শিল্প পরিবেশে গেটগুলি স্বয়ংক্রিয়ভাবে খোলার এবং বন্ধ করার জন্য গেট নিয়ন্ত্রণ ব্যবস্থায় সংহত, সুরক্ষা এবং সুবিধা বৃদ্ধি করে।

3. পার্কিং সুবিধাঃ পার্কিং লট এবং গ্যারেজগুলিতে যানবাহনের প্রবেশ ও প্রস্থান পরিচালনা করতে, পার্কিংয়ের দখলদারিত্ব পর্যবেক্ষণ করতে এবং পার্কিংয়ের নিয়মগুলি প্রয়োগ করতে, পার্কিংয়ের জায়গার ব্যবহারকে অনুকূল করতে ব্যবহৃত হয়।

4. অ্যাক্সেস কন্ট্রোলঃ অ্যাক্সেস কন্ট্রোল সিস্টেমে ব্যবহার করা হয় যাতে গাড়ির প্রবেশের অনুমতি দেওয়া হয় নিরাপদ স্থানে যেমন গেটেড কমিউনিটি, শিল্প সুবিধা এবং সামরিক ইনস্টলেশন,নিয়ন্ত্রিত অ্যাক্সেস এবং নিরাপত্তা নিশ্চিত করা.

5. ট্রাফিক লাইট কন্ট্রোলঃ যানবাহনের উপস্থিতি এবং দিকের উপর ভিত্তি করে ট্রাফিক লাইটের পরিবর্তনগুলি ট্রিগার করতে ব্যবহৃত হয়, ট্রাফিক প্রবাহকে অনুকূল করে তোলে এবং ছেদ এবং সড়কগুলিতে যানজট হ্রাস করে।

6. যানবাহন গণনাঃ ট্রাফিক স্টাডিজ, পার্কিং ভর্তি পর্যবেক্ষণ এবং খুচরা ট্রাফিক বিশ্লেষণের জন্য যানবাহন গণনা অ্যাপ্লিকেশনগুলিতে প্রয়োগ করা হয়,ট্রাফিক ব্যবস্থাপনা এবং ব্যবসায়িক কার্যক্রমের জন্য মূল্যবান অন্তর্দৃষ্টি প্রদান.

সংযোগ

ইঙ্গিত এবং সুইচ
পাওয়ার এলইডিঃ লাল পাওয়ার এলইডি "পাওয়ার অন" নির্দেশ করে
CH1 ডিটেকটিং LED: ক্রমাগত চালুঃ গাড়ির সনাক্তকরণ নির্দেশ করে।
ধীরে ধীরে মোমবাতি জ্বলছেঃ লুপ শর্ট সার্কিট হয়েছে বা লুপের পরে টার্নের সংখ্যা যথেষ্ট নয়।
দ্রুত ঝলকানিঃ লুপটি খোলা সার্কিট বা লুপের পরে খুব বেশি টার্নগুলি নির্দেশ করে।
CH2 সনাক্তকরণ LED: ক্রমাগত চালুঃ গাড়ির সনাক্তকরণ নির্দেশ করে।
ধীরে ধীরে মোমবাতি জ্বলছেঃ লুপ শর্ট সার্কিট হয়েছে বা লুপের পরে টার্নের সংখ্যা যথেষ্ট নয়।
দ্রুত ঝলকানিঃ লুপটি খোলা সার্কিট বা লুপের পরে খুব বেশি টার্নগুলি নির্দেশ করে।
সংবেদনশীলতা নির্বাচন
লুপের সংবেদনশীলতা এবং ফ্রিকোয়েন্সি ৭-ওয়ে ডিপ সুইচ এবং ১০-ওয়ে ডিপ সুইচ সেটিং দ্বারা নিয়ন্ত্রিত হতে পারে।
ব্যবহারকারী নিম্নলিখিত ডিপ সুইচ সেটিং টেবিলের মতো ডিপ সুইচকে বিভিন্ন মোডে সেটিং পরিবর্তন করে 8 টি ভিন্ন সেটিংস নির্বাচন করতে পারেন। ডিপ সুইচ 6, 7 এবং 8 এর সাথে CH1 সংবেদনশীলতা নির্বাচন করার জন্য।৮ হচ্ছে সবচেয়ে কম সংবেদনশীল এবং ০.০১৫ হচ্ছে সবচেয়ে সংবেদনশীল।
CH2 সংবেদনশীলতা নির্বাচনের জন্য ডিপ সুইচ 3, 4 এবং 5 এর মধ্যে 0.8 হল সবচেয়ে কম সংবেদনশীল এবং 0.015 হল সবচেয়ে সংবেদনশীল।


3. সুইচ 1=S1 : চ্যানেল 1 লুপ ফাংশন নির্বাচন (10 উপায় ডাইপ সুইচ)
(1) ((সুইচ 1) DIP 1 & DIP 2 বিশেষ সংবেদনশীলতা বৃদ্ধি উভয় ট্রেলার (উভয় চ্যানেল) জন্য।

(2) ((সুইচ 1=S1) D3, D4, D5 এবং (সুইচ 2=S2) D1, D2 সেটিং বিশেষ ফাংশন (মোড1, 2, 3 দিক সনাক্তকরণ। মোড 4, 5, 6 স্বাভাবিক মোড, দুটি লুপ সনাক্তকরণ পৃথক করা হয়)

(৩) ((স্বিচ ১=এস১) ডি৬ & ডি৭ & ডি৮ এবং (স্বিচ ২=এস২) ডি৩ & ডি৪ & ডি৫ সিএইচ১ এবং সিএইচ২ সংবেদনশীলতা নির্বাচন (আট স্তরের পছন্দ) ।

(4) ((সুইচ ১=এস১) ডি৯ এবং ডি১০ এবং (সুইচ২=এস২) ডি৬, ডি৭ সেটিং ফ্রিকোয়েন্সি (২০ কে থেকে ১০০ কেএইচজেড) ।

ইনস্টলেশনের সময়, পণ্য প্লাগ এবং সকেট উল্লম্ব দিক রাখা দয়া করে


অপারেশন নীতি নিম্নরূপঃ

1. প্রবেশ প্রক্রিয়াঃ

   • একটি যানবাহন কমিউনিটি বা পার্কিং লটে প্রবেশের সাথে সাথে দুটি লুপ কয়েল একযোগে সক্রিয় হয়।
   • জুটাই ডাবল চ্যানেল লুপ ডিটেক্টর (LD-202) প্রবেশদ্বারে অবস্থিত ইউএইচএফ পাঠককে ট্রিগার করে।
   • কার্ড আইডি পড়ার পরে, ইউএইচএফ পাঠক উইগ্যান্ড আউটপুটের মাধ্যমে আইডিটি নিয়ামককে (এসি -১১) প্রেরণ করে।
   • কন্ট্রোলার আইডি এর বৈধতা যাচাই করে এবং গেট বাধা খুলতে একটি রিলে সংকেত আউটপুট।
   • একবার গাড়িটি কমিউনিটি বা পার্কিং লটে প্রবেশ করলে, বাধা বাহু স্বয়ংক্রিয়ভাবে কমিয়ে দেয়।
   • নিরাপত্তা এবং অ্যান্টি-ব্রেকিং ফাংশন JUTAI সিঙ্গল চ্যানেল লুপ ডিটেক্টর (LD-100/102) দ্বারা সহজতর করা হয়।

2. প্রস্থান প্রক্রিয়াঃ

   • যখন গাড়িটি কমিউনিটি বা পার্কিং লট থেকে বেরিয়ে আসে এবং অভ্যন্তরীণ ইউএইচএফ পাঠককে অতিক্রম করে, এলডি -২০২ ইউএইচএফ পাঠককে ট্রিগার করে।
   • পাঠক কার্ডটি পড়ে এবং কন্ট্রোলারের কাছে আইডি পাঠায়।
   • আইডি যাচাই করার পর, কন্ট্রোলার একটি রিলে সংকেত প্রেরণ করে গেট বাধা খুলতে।
   • গাড়িটি কমিউনিটি বা পার্কিং লট থেকে বের হওয়ার পর, বাধা বাহু স্বয়ংক্রিয়ভাবে কমিয়ে দেয়।
   • নিরাপত্তা এবং অ্যান্টি-ব্রেকিং ফাংশন JUTAI সিঙ্গল চ্যানেল লুপ ডিটেক্টর (LD-100/102) দ্বারা সহজতর করা হয়।

উভয় ক্ষেত্রেই, এলডি-২০২ এর দিকনির্দেশনা স্বীকৃতি ফাংশন সঠিক এবং দক্ষ অপারেশন নিশ্চিত করে।

জুটাই এলডি-২০২ ডাবল চ্যানেল লুপ ডিটেক্টর দুটি স্বতন্ত্র একক চ্যানেল লুপ ডিটেক্টর হিসাবে কাজ করতে পারে, বহুমুখিতা এবং ব্যয়-কার্যকারিতা সরবরাহ করে।এই কনফিগারেশন স্ট্যান্ডার্ড এক ইন এবং এক আউট পার্কিং জন্য আদর্শ, যেখানে প্রবেশদ্বার এবং প্রস্থান উভয় ক্ষেত্রেই একটি একক বাধা এবং দীর্ঘ পরিসীমা পাঠক ইনস্টল করা হয়। একটি লুপ কয়েল পাঠককে ট্রিগার করতে এবং কার্ডটি পড়ার জন্য নিবেদিত,যখন অন্য লুপ কয়েল বাধা বিরোধী-ধসে ফাংশন জন্য ব্যবহৃত হয়এলডি-২০২-এর স্বতন্ত্র ওয়ার্কিং মোড ফাংশন সক্ষম করা অপারেশনগুলিকে সহজতর করে এবং হার্ডওয়্যার ব্যয় হ্রাস করে, এটি বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য একটি কার্যকর পছন্দ করে।
