110-240 ভোল্ট ডুয়াল চ্যানেল লুপ যানবাহন ডিটেক্টর
বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।
হোয়াটসঅ্যাপ:0086 18588475571
ওয়েচ্যাট: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন সমস্যা হয়, আমরা ২৪ ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆 | 110-240VAC (48 থেকে 63Hz) | স্ব-বাঁক পরিসীমা | 20-2000uh |
|---|---|---|---|
| সংবেদনশীলতা | 16-ওয়ে নির্বাচনযোগ্য/ সর্বোচ্চ 0.010%Dl/L/নিম্নতম 2.56% | অপারেশন টেম্প | -40 ~ +70℃ |
| রেসপন্স টাইমস | টার্ন-অন 10-90ms/টার্ন-অফ 10-90ms | স্পেসিফিকেশন | 13.6*8.6*5.2 |
| বিশেষভাবে তুলে ধরা | ১১০-২৪০ ভোল্ট লুপ সেন্সর ডিটেক্টর,110-240 ভোল্ট ডুয়াল চ্যানেল লুপ সেন্সর,ডুয়াল চ্যানেল লুপ সেন্সর ডিটেক্টর |
||
পণ্যের বর্ণনা

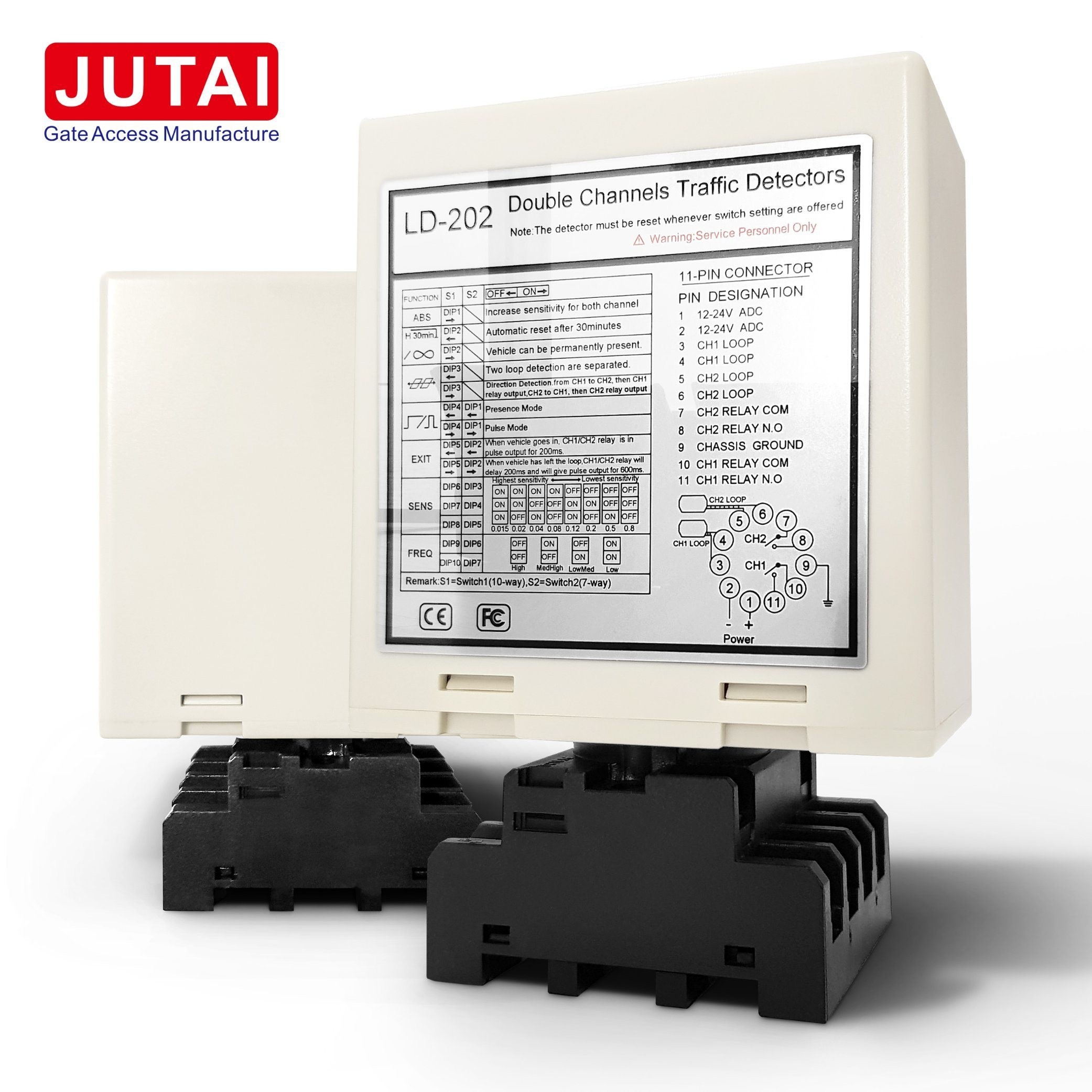

110-240v ট্রাফিক ইন্ডাক্টিভ ডুয়াল চ্যানেল লুপ যানবাহন ডিটেক্টর 15uh-2000uh সংবেদনশীলতার সাথে
পেশাদার 110-240VAC ডাবল চ্যানেল যানবাহন লুপ ডিটেক্টর পার্কিং লট মধ্যে কার্ড ডিসপেনসার সক্রিয় করার জন্য
জুটাই একটি বহুমুখী ভূগর্ভস্থ লুপ সনাক্তকরণ সিস্টেম চালু করেছে, যা একটি দ্বৈত-চ্যানেল লুপ ডিটেক্টর হিসাবে কাজ করতে সক্ষম।ব্যবহারকারীরা এই প্রযুক্তি ব্যবহার করে প্রবেশ কার্ড সরবরাহকারীদের সক্রিয় করতে পারে এবং একই সাথে বাধা গেট সুরক্ষা বন্ধ নিশ্চিত করতে পারেঅনন্য কার্যকারিতা প্রদান করে, জুটাই গাড়ি চলাচলের গেট নিয়ন্ত্রণ ব্যবস্থা এবং পার্কিং ব্যবস্থাপনার জন্য চূড়ান্ত সমাধান প্রদান করে।
মূল বৈশিষ্ট্য
-
কমপ্যাক্ট আকারঃ কমপ্যাক্ট হাউজিং ডিজাইনের সাথে ডিজাইন করা, এই ডিটেক্টরটি বৈশিষ্ট্য এবং কার্যকারিতার জন্য শিল্পের মান পূরণ করার সময় যে কোনও ট্র্যাফিক সনাক্তকরণ সিস্টেমে নির্বিঘ্নে সংহত করে।
-
ডায়াগনস্টিক ক্ষমতাঃ সর্বাধিক কার্যকারিতা নিশ্চিত করার জন্য লুপ এবং ইনস্টলেশন সমস্যাগুলির সঠিক নির্ণয়ের সুবিধার্থে বিস্তৃত ডায়াগনস্টিক ক্ষমতা উপভোগ করুন।
-
নির্বাচনযোগ্য উপস্থিতি সময়ঃ একটি যানবাহন লুপে থাকা অবস্থায় একটি নির্দিষ্ট সময়ের (৩০ মিনিটের বেশি) মধ্যে সনাক্তকরণের আউটপুট সীমাবদ্ধ করার জন্য উপস্থিতি রিলেটির আউটপুট কাস্টমাইজ করুন।অপারেশনাল দক্ষতা বৃদ্ধি.
-
লুপ ফ্রিকোয়েন্সি ইন্ডিকেশনঃ সমীপবর্তী লুপ/ডিটেক্টরগুলির মধ্যে ইন্টিগ্রেটেড ইন্ডিকেশন সহ হস্তক্ষেপ সনাক্ত এবং নির্মূল করুন, পারফরম্যান্স অপ্টিমাইজ করার জন্য ফ্রিকোয়েন্সি সেটিং সামঞ্জস্য করতে সক্ষম করে।
-
দিক সনাক্তকরণঃ দিক সনাক্তকরণ কার্যকারিতা থেকে উপকৃত হন, যেখানে CH1 রিলে আউটপুটটি চালিত হয় যখন একটি যানবাহন CH1 থেকে CH2 এ চলে যায়,এবং CH2 রিলে আউটপুট যখন গাড়ির CH2 থেকে CH1 সরানো সক্রিয়.
-
সংবেদনশীলতা নির্বাচনঃ 7-মুখী ডিপ সুইচ এবং 10-মুখী ডিপ সুইচ সেটিংস ব্যবহার করে লুপ সংবেদনশীলতা এবং ফ্রিকোয়েন্সি সামঞ্জস্য করুন, নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণের জন্য নমনীয়তা প্রদান করে।
জুটাই থেকে পেশাদার 110-240VAC ডাবল চ্যানেল যানবাহন লুপ ডিটেক্টর দিয়ে আপনার পার্কিং লট ম্যানেজমেন্ট সিস্টেম উন্নত করুন।সর্বোত্তম কর্মক্ষমতা এবং নির্ভরযোগ্যতার জন্য উন্নত কার্যকারিতা এবং বিরামবিহীন ইন্টিগ্রেশন অভিজ্ঞতা.
পেশাদার 110-240VAC ডাবল চ্যানেল যানবাহন লুপ ডিটেক্টরঃ অপারেশন মোড
এলডি-২০০ সিরিজের ডিটেক্টর বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তার জন্য বহুমুখী অপারেশন মোড সরবরাহ করেঃ
-
উপস্থিতি মোডঃ এই মোডে, ডিটেক্টর ততক্ষণ সক্রিয় থাকে যতক্ষণ না একটি যানবাহন লুপ ডিটেকশন এলাকার মধ্যে উপস্থিত থাকে।এটি একটি অবিচ্ছিন্ন আউটপুট সংকেত প্রদান করে যতক্ষণ না যানবাহন সনাক্তকরণ অঞ্চল দখল করে.
-
পলস মোডঃ পলস মোডে, যখন লুপ এলাকায় একটি যানবাহন সনাক্ত করা হয় তখন ডিটেক্টর একটি একক পলস আউটপুট সংকেত উৎপন্ন করে।এই মোডটি এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে গাড়ির সনাক্তকরণের সময় একটি একক সিগন্যাল ইমপ্লাস প্রয়োজন.
-
এবি লজিক উপস্থিতি মোড (বাধার অপারেশন): এই মোডটি এবি লজিক ব্যবহার করে, যেখানে ডিটেক্টর যানবাহনের উপস্থিতির উপর ভিত্তি করে বাধা অপারেশনটি ট্রিগার করে। এটি নিরবচ্ছিন্ন বাধা অপারেশন নিশ্চিত করে,যাতে যানবাহনগুলি দক্ষতার সাথে এবং নিরাপদে অতিক্রম করতে পারে.
-
এবি লজিক পলস মোড (গণনা লজিক): এবি লজিক পলস মোডে, ডিটেক্টরটি পলস আউটপুট সংকেতগুলির জন্য এবি লজিক ব্যবহার করে। এটি গণনা লজিক সক্ষম করে, যেখানে প্রতিটি পলস একটি সনাক্ত করা যানকে উপস্থাপন করে,যন্ত্রপাতি সঠিকভাবে গণনা ও পর্যবেক্ষণের সুবিধা প্রদান.
পেশাদার 110-240VAC ডাবল চ্যানেল যানবাহন লুপ ডিটেক্টর স্পেসিফিকেশন
| স্পেসিফিকেশন | বিস্তারিত |
|---|---|
| লুপ ইন্ডাক্ট্যান্স | ২০-২০০০ μH |
| সংবেদনশীলতা | ৮-পথে নির্বাচনযোগ্য সর্বোচ্চঃ ০.০১৫% ডিএল/এল সর্বনিম্নঃ 0.8% DL/L |
| ঘনত্ব | চার ধাপের সুইচ নির্বাচনযোগ্যঃ 20-80KHz |
| বিদ্যুতের চাহিদা | 110-240VAC (48 থেকে 62Hz) 12-24VADC (48 থেকে 62Hz) |
| অপারেশন তাপমাত্রা | -40°C থেকে +70°C (-111°F থেকে +158°F) |
| ফল্ট আউটপুট | - ধীরে ধীরে ঝাপটায়ঃ সম্ভাব্য শর্ট সার্কিট বা অপর্যাপ্ত সংখ্যক বাঁক - মোমবাতি দ্রুতঃ সম্ভাব্য খোলা লুপ বা অত্যধিক ঘূর্ণন সংখ্যা |
| প্রতিক্রিয়া সময় | ১০-৯০ এমএস |
| দৃশ্যমান নির্দেশাবলী | - পাওয়ার এলইডি: লাল - চ্যানেল LED: সবুজ |
| পুনরায় সেট করুন | বাক্সের সামনে বোতাম চাপুন দ্বারা পুনরায় সেট করুন |
| রিলে সিগন্যাল | উপস্থিতি সংকেত বা পালস সংকেত |
| ABS (স্বয়ংক্রিয় সংবেদনশীলতা বৃদ্ধি) | হ্যাঁ। |
| দিক সনাক্তকরণ | CH1 এবং CH2 প্রবাহের দিক সনাক্তকরণ |
| লুপ ফ্রিকোয়েন্সি | ৪ টি সেটিং (নিম্ন, মেড-নিম্ন, মেড-হাই, উচ্চ) |
| আর্দ্রতা | কনডেন্সেশন ছাড়াই 95% আপেক্ষিক আর্দ্রতা |
| সার্কিট সুরক্ষা | পিসিবি এবং সমস্ত উপাদানগুলির উপর কনফর্মাল লেপ |

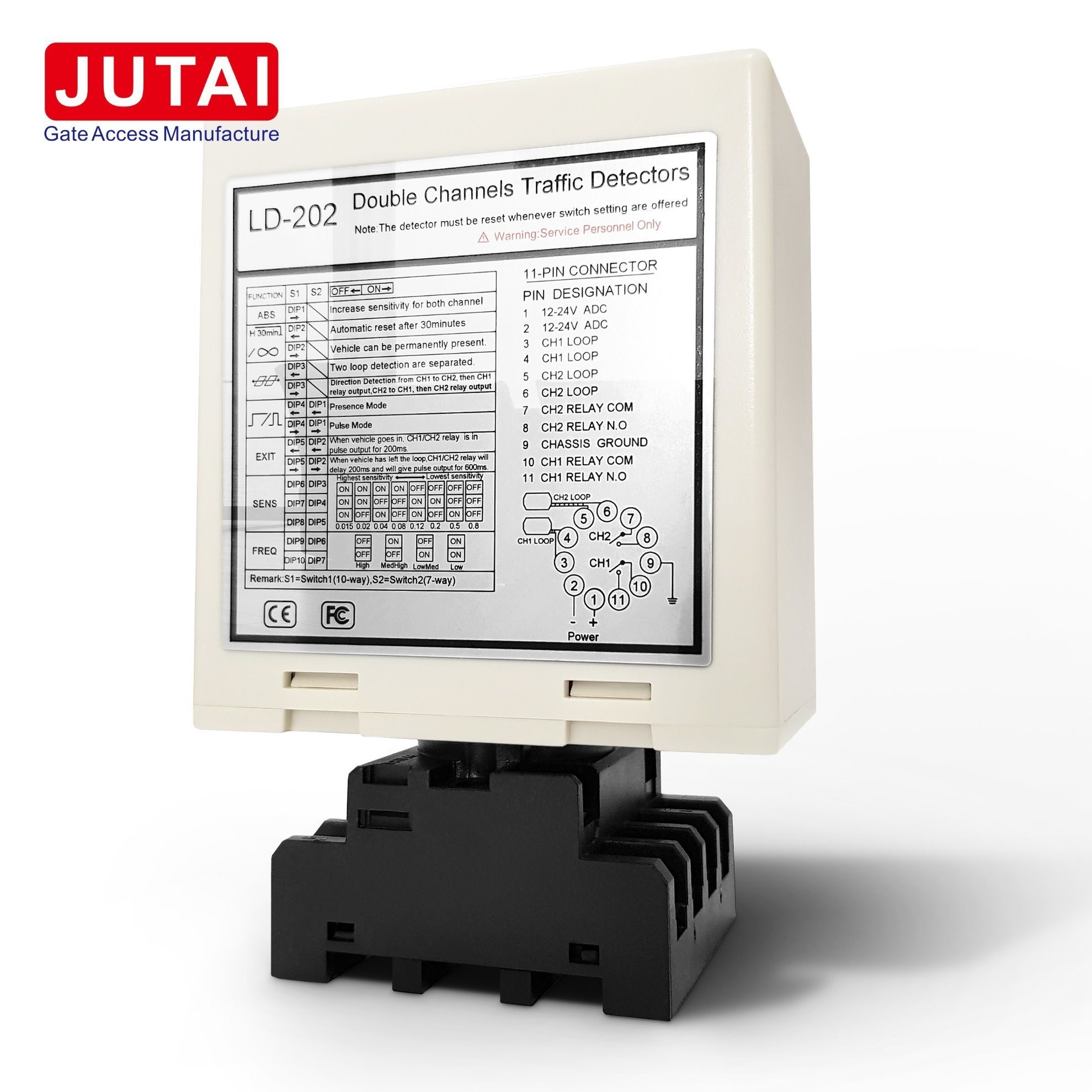

| সংযোগ | সকেট মাউন্ট-11 পিন পুরুষ (JEDEC B11-88) |
| আকার | 75mm x 43mm x 110mm |
প্রয়োগঃ
- স্বয়ংক্রিয় গেট
- ট্রাফিক লাইট
- গেট ড্রাইভ মেকানিজম
- অপারেটিং বাধা
- পার্কিং গাইডেন্স সিস্টেম
- পার্কিং লটে কার্ড ডিসপেনসার সক্রিয় করা।
- পার্কিং বাধা নিয়ন্ত্রণ
- যানবাহনের অ্যাক্সেস নিয়ন্ত্রণ
- ট্রাফিক কন্ট্রোল সিস্টেম / ট্রাফিক টোল সিস্টেম
- যানবাহন গণনা ব্যবস্থা
- মোটরসাইকেল গেটস অ্যান্ড ডোরস।
- সিকিউরিটি বোলার্ড/ রোলিং শাটার/গ্যারেজ দরজা
- ক্যামেরা ট্রিগার
সংযোগ

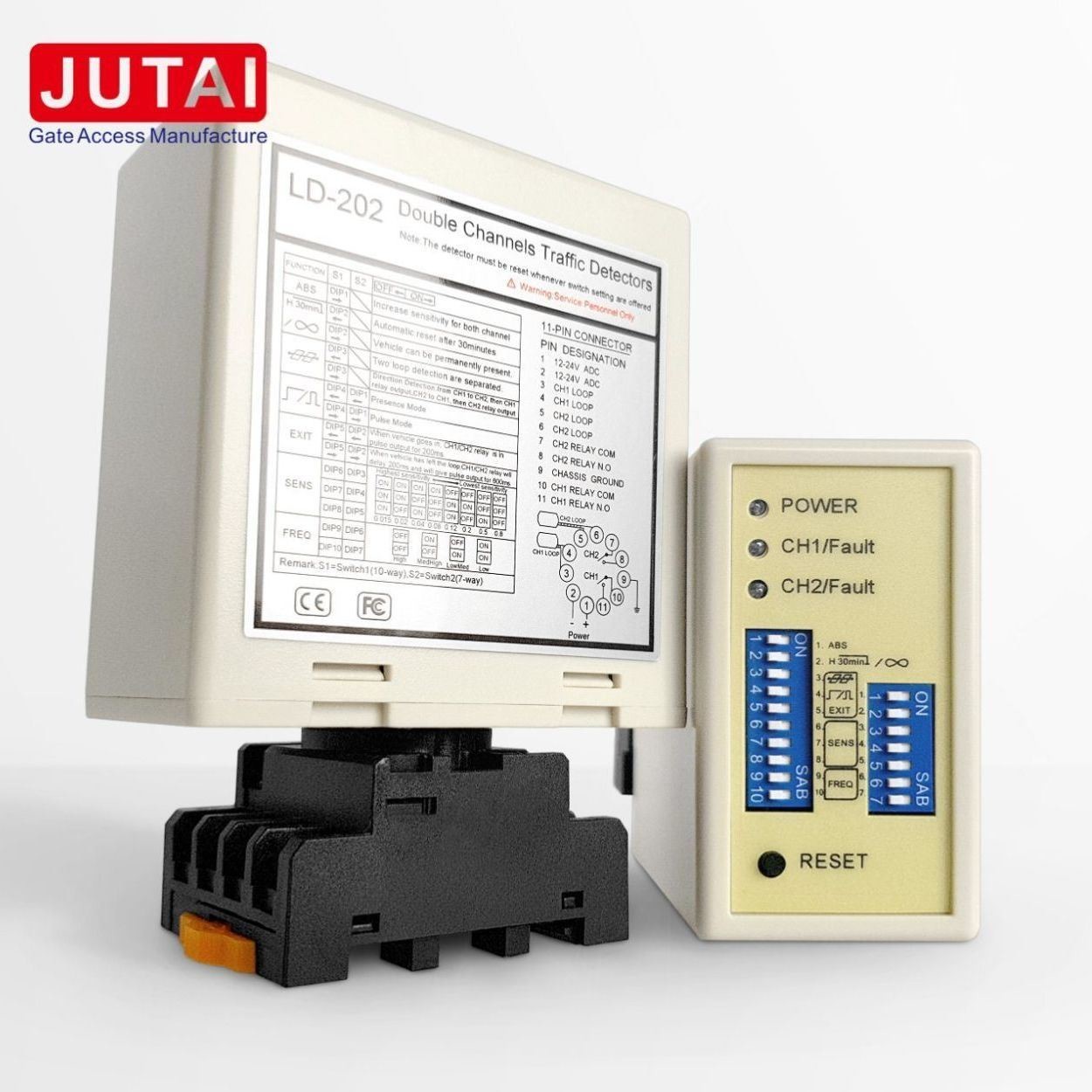

সূচক এবং সুইচঃ
- পাওয়ার এলইডি (রেড): "পাওয়ার অন" নির্দেশ করে।
- CH1 সনাক্তকরণ LED:
- ক্রমাগত আলোকসজ্জাঃ গাড়ির সনাক্তকরণ নির্দেশ করে।
- ধীর মোমবাতিঃ লুপের শর্ট সার্কিট বা লুপের পরে অপর্যাপ্ত বাঁক চিহ্নিত করে।
- দ্রুত ঝলকানিঃ এটি একটি লুপ খোলা সার্কিট বা লুপ পরে অত্যধিক twists নির্দেশ করে।
- CH2 সনাক্তকরণ LED:
- ক্রমাগত আলোঃ সিগন্যাল যানবাহন সনাক্তকরণ।
- ধীর মোমবাতিঃ লুপের শর্ট সার্কিট বা লুপের পরে অপর্যাপ্ত বাঁক নির্দেশ করে।
- দ্রুত ঝলকানিঃ এটি একটি লুপ খোলা সার্কিট বা লুপ পরে অত্যধিক twists নির্দেশ করে।
সংবেদনশীলতা নির্বাচনঃ
- সংবেদনশীলতা এবং ফ্রিকোয়েন্সি সমন্বয় একটি 7-মুখী ডিপ সুইচ এবং 10-মুখী ডিপ সুইচ সেটিংস মাধ্যমে সহজতর করা হয়।
- ব্যবহারকারীরা প্রদত্ত টেবিলের উপর ভিত্তি করে ডিপ সুইচ অবস্থানগুলি সামঞ্জস্য করে 8 টি বিভিন্ন সেটিংস থেকে নির্বাচন করতে পারেন।
- ডিপ সুইচ 6, 7, এবং 8 CH1 সংবেদনশীলতা নিয়ন্ত্রণ করে, 0.8 সবচেয়ে কম সংবেদনশীল এবং 0.015 সবচেয়ে সংবেদনশীল সেটিং নির্দেশ করে।
- ডিপ সুইচ 3, 4, এবং 5 CH2 সংবেদনশীলতা নিয়ন্ত্রণ করে, 0.8 সবচেয়ে কম সংবেদনশীল এবং 0.015 সবচেয়ে সংবেদনশীল সেটিং নির্দেশ করে।
3. সুইচ 1=S1 : চ্যানেল 1 লুপ ফাংশন নির্বাচন (10 উপায় ডাইপ সুইচ)
(1) ((সুইচ 1) DIP 1 & DIP 2 বিশেষ সংবেদনশীলতা বৃদ্ধি উভয় ট্রেলার (উভয় চ্যানেল) জন্য।
(2) ((সুইচ 1=S1) D3, D4, D5 এবং (সুইচ 2=S2) D1, D2 সেটিং বিশেষ ফাংশন (মোড1, 2, 3 দিক সনাক্তকরণ। মোড 4, 5, 6 স্বাভাবিক মোড, দুটি লুপ সনাক্তকরণ পৃথক করা হয়)
(৩) ((স্বিচ ১=এস১) ডি৬ & ডি৭ & ডি৮ এবং (স্বিচ ২=এস২) ডি৩ & ডি৪ & ডি৫ সিএইচ১ এবং সিএইচ২ সংবেদনশীলতা নির্বাচন (আট স্তরের পছন্দ) ।
(4) ((সুইচ ১=এস১) ডি৯ & ডি১০ এবং (সুইচ২=এস২) ডি৬, ডি৭ সেটিং ফ্রিকোয়েন্সি (২০ কে থেকে ১০০ কেএইচজেড) ।
* রিসেট বোতামঃ দয়া করে মনে রাখবেন যে ডিপ সুইচগুলিতে প্রতিবার সেটিং পরিবর্তন প্রয়োগ করার সময় এলডি -২০০ পুনরায় সেট করার প্রয়োজন হয়।
ইনস্টলেশন সতর্কতা এবং ত্রুটি সমাধানঃ
- ডানদিকে ডায়াগ্রামটিতে কয়েল কাটার আকার এবং এম্বেডিং গাইডলাইনগুলি চিত্রিত করা হয়েছে।
- ইন্ডাকশন কয়েল এর জন্য মোট দৈর্ঘ্য 500 মিটার পর্যন্ত ফেরোম্যাগনেটিক তার ব্যবহার করা ভাল।
- রোল কাটার আকারটি একটি আয়তক্ষেত্রাকার হওয়া উচিত যার মাত্রা দৈর্ঘ্যে ১.০ থেকে ২.০ মিটার এবং প্রস্থে ০.৮ থেকে ১.২ মিটার পর্যন্ত হওয়া উচিত, যখনই সম্ভব কোণে ডান কোণগুলি হ্রাস করা উচিত।
- মৌলিক প্রচলিত কয়েল ঘূর্ণনগুলির প্রস্তাবিত ইনস্টলেশন ওভারভিউ
ইনস্টলেশনের সময়, পণ্য প্লাগ এবং সকেট উল্লম্ব দিক রাখা দয়া করে
কার্যকরী নীতি
| প্রবেশ প্রক্রিয়া | প্রস্থান প্রক্রিয়া |
|---|---|
| 1. উভয় লুপ কয়েল একটি গাড়ী প্রবেশ হিসাবে চাপ দেওয়া হয়. | 1গাড়িটি বের হওয়ার সময় ভিতরে ইউএইচএফ রিডার দিয়ে যায়। |
| 2. LD-200/202 প্রবেশদ্বারে ইউএইচএফ পাঠককে সক্রিয় করে। | 2. LD-200/202 ইউএইচএফ রিডারকে ট্রিগার করে, যা কার্ড আইডি পড়ে। |
| 3ইউএইচএফ রিডার আইডি পাঠায় কন্ট্রোলারে (এসি-১১) । | 3কন্ট্রোলার আইডি বৈধতা যাচাই করে এবং গেট বাধা খোলে। |
| 4কন্ট্রোলার একটি রিলে সংকেত বের করে গেট বাধা খুলতে. | 4. গাড়িটি বন্ধ হয়ে যায় যখন বাধা বাহু স্বয়ংক্রিয়ভাবে নিচে নেমে আসে। |
| 5গাড়ির ভিতরে প্রবেশ করে এবং বাধা বাহু স্বয়ংক্রিয়ভাবে কমিয়ে দেয়। | |
| 6. এলডি-১০০/১০২ এই প্রক্রিয়া চলাকালীন নিরাপত্তা এবং অ্যান্টি-স্ম্যাশিং কার্যকারিতা নিশ্চিত করে। | 5. এলডি-১০০/১০২ নিরাপত্তা এবং অ্যান্টি-স্ম্যাশিং কার্যকারিতা প্রদান করে। |
দিক সনাক্তকরণ
এলডি-২০০/এলডি-২০২-এর দিকনির্দেশনা স্বীকৃতি ফাংশন নিশ্চিত করে যে গাড়িটি অন্য ইউএইচএফ পাঠকের পাশ দিয়ে গেলে ডিটেক্টর আবার সিগন্যালটি ট্রিগার করে না।শুধুমাত্র সিস্টেমে প্রবেশ বা প্রস্থান রেকর্ড রেকর্ডিং.
প্রয়োগ
- JUTAI LD200/202 ডাবল চ্যানেল যানবাহন লুপ ডিটেক্টর সিরিজ, দিক সনাক্তকরণ ফাংশন দিয়ে সজ্জিত, অনেক একক চ্যানেল এন্ট্রি এবং আউটপুট ক্ষেত্রে উপযুক্ত।
- JUTAI One door controller (Model: AC-11), JUTAI gate barrier (Model: BR-110) এবং JUTAI long range RFID reader (Model: PUHF-9) এর সাথে সংযোগ স্থাপন করতে পারে।উচ্চ তাপমাত্রা প্রতিরোধের লুপ কয়েল সঙ্গে মিলিত (মডেল: JTHT-11), একক চ্যানেল এন্ট্রি / আউটপুট অ্যাক্সেস কন্ট্রোল সিস্টেমের জন্য আদর্শ।
দুটি স্বাধীন একক চ্যানেল লুপ ডিটেক্টর হিসাবে কার্যকারিতা
- LD-200/202 দুটি স্বাধীন একক চ্যানেল লুপ ডিটেক্টর হিসাবে কাজ করতে পারে, যা স্ট্যান্ডার্ড ওয়ান-ইন এবং ওয়ান-আউট পার্কিংয়ের জন্য উপযুক্ত।
- একটি লুপ কয়েল পাঠককে ট্রিগার করে এবং কার্ডটি পড়ে, অন্যটি বাধাটির অ্যান্টি-স্ম্যাশিং ফাংশনের জন্য নিবেদিত।
- এই কনফিগারেশনটি প্রতিটি ফাংশনের জন্য পৃথক ডিটেক্টর ব্যবহারের সাথে সম্পর্কিত হার্ডওয়্যার ব্যয় হ্রাস করে, অর্থনৈতিক দৃষ্টিকোণ থেকে সম্ভাব্য ব্যয় সাশ্রয়ের সুবিধা দেয়।
- এলডি-২০০/২০২-এর স্বাধীন ওয়ার্কিং মোড বৈশিষ্ট্য সক্ষম করে এটি অর্জন করা হয়েছে, যা এটিকে এই দ্বৈত ক্ষমতাতে কার্যকরভাবে কাজ করার অনুমতি দেয়।
