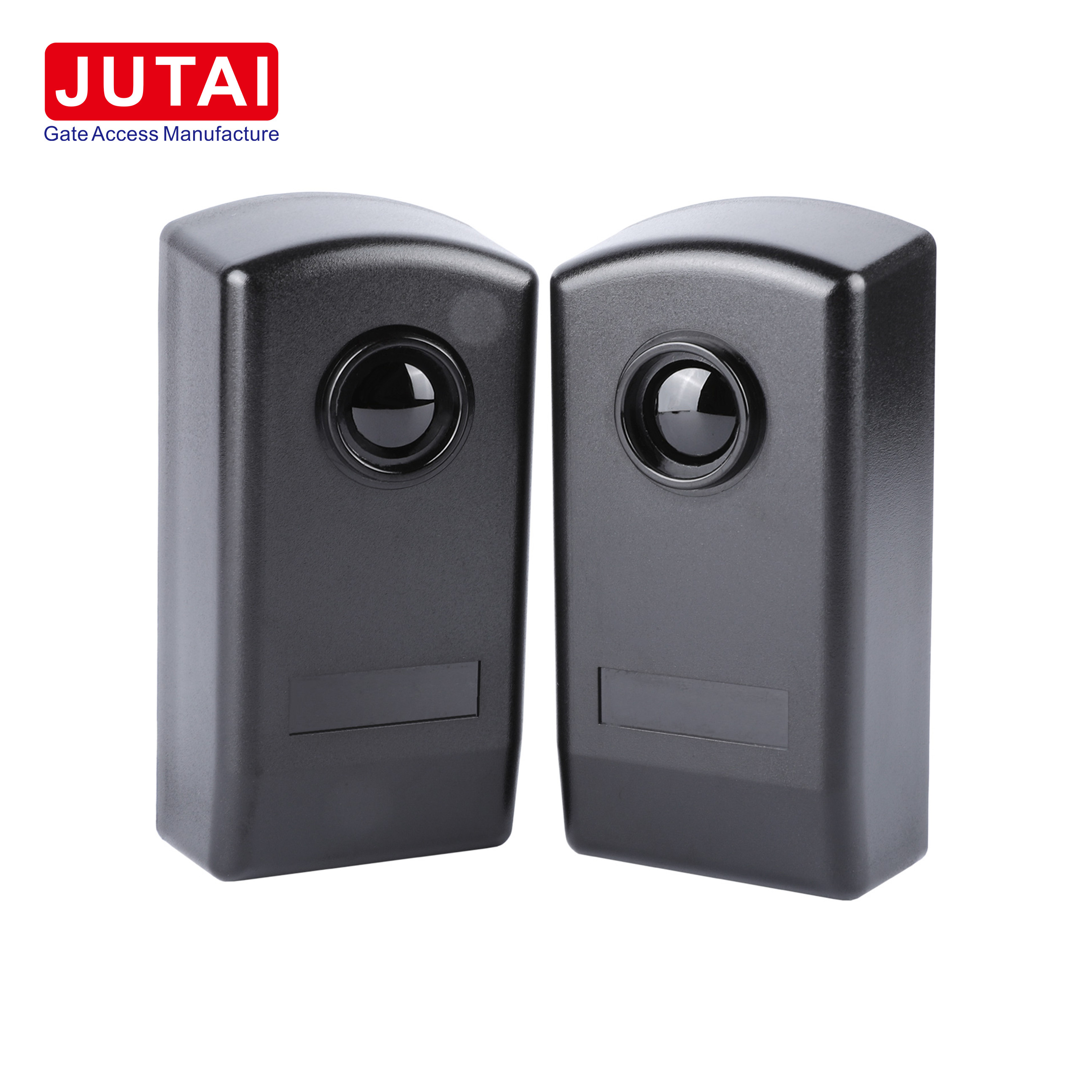

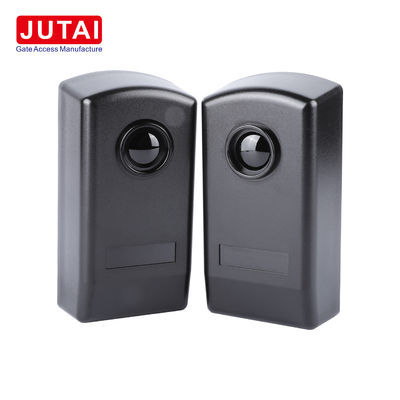

জুটাই অটোমেটিক গেট ফটোসেল ইনফ্রারেড গেট সেফটি বিম 30 মিটার রেঞ্জ সহ

জুটাই অটোমেটিক গেট ফটোসেল ইনফ্রারেড ফটোসেল বিম ওয়্যারড সেন্সর 30 মিটার রেঞ্জ সহ

জুটাআই আইআর-২০ ইনফ্রারেড রেজ সেন্সরের মাধ্যমে নিরাপত্তা ও দক্ষতা বৃদ্ধি

1. মূল বৈশিষ্ট্য:

1.১ বিস্তৃত সনাক্তকরণ পরিসীমাঃ আইআর-২০ ৩০ মিটার পর্যন্ত একটি চিত্তাকর্ষক সনাক্তকরণ দূরত্বের গর্ব করে, এমনকি চ্যালেঞ্জিং বহিরঙ্গন অবস্থার মধ্যেও বিস্তৃত কভারেজ নিশ্চিত করে।

1.২ উন্নত সংবেদনশীলতাঃ এর উচ্চ সংবেদনশীলতা ক্ষুদ্র বস্তু বা সূক্ষ্ম আন্দোলন সঠিকভাবে সনাক্ত করতে সক্ষম করে, নিরাপত্তা ব্যবস্থা জোরদার করে।

1.3 দ্রুত প্রতিক্রিয়া সময়ঃ বজ্রপাত-দ্রুত প্রতিক্রিয়া সময় দিয়ে সজ্জিত, IR-20 দ্রুত সম্ভাব্য হুমকি সনাক্ত করে এবং প্রতিক্রিয়া জানায়, সময়মত পদক্ষেপ নিশ্চিত করে।

1.4 ইন্টারফারেন্সের প্রতিরোধ ক্ষমতাঃ সূর্যের আলো বা যানবাহনের আলোর মতো পরিবেশগত আলোর হস্তক্ষেপের প্রতিরোধের জন্য ডিজাইন করা, IR-20 বাহ্যিক কারণগুলি নির্বিশেষে ধারাবাহিক পারফরম্যান্স বজায় রাখে।

1.5 ব্যবহারকারী-বান্ধব ইনস্টলেশনঃ সহজ ইনস্টলেশন এবং সারিবদ্ধতার জন্য ডিজাইন করা, আইআর -২০ ইনস্টলেশন পদ্ধতিগুলিকে সহজ করে তোলে, ডাউনটাইম হ্রাস করে এবং রক্ষণাবেক্ষণের কাজগুলিকে সহজ করে তোলে।

2. অ্যাপ্লিকেশনঃ

2.1 সিউমলেস অ্যাক্সেস কন্ট্রোলঃ স্বয়ংক্রিয় দরজা এবং অ্যাক্সেস কন্ট্রোল সিস্টেমের জন্য আদর্শ, আইআর -২০ মানুষ বা যানবাহনের জন্য মসৃণ যাত্রা সহজ করে তোলে, নিরাপত্তা এবং সুবিধা বৃদ্ধি করে।

2.২ শক্তিশালী নিরাপত্তা ব্যবস্থাঃ নিরাপত্তা অ্যাপ্লিকেশনে, আইআর-২০ কার্যকরভাবে অননুমোদিত প্রবেশ সনাক্ত করে, পরিধি, উইন্ডো এবং দরজা সুরক্ষা প্রোটোকলগুলিকে শক্তিশালী করে।

2.3 শিল্প অপ্টিমাইজেশানঃ শিল্প সেটিংসে, আইআর -২০ অবজেক্টের অবস্থান এবং আন্দোলনগুলি সঠিকভাবে সনাক্ত করে অপারেশনাল দক্ষতা উন্নত করে উত্পাদন লাইনগুলিকে অনুকূল করে তোলে।

2.4 কার্যকর পার্কিং ব্যবস্থাপনাঃ পার্কিং লটে ব্যবহার করা IR-20 কার্যকরভাবে যানবাহনের প্রবেশ ও প্রস্থান পরিচালনা করে, যাতে ট্রাফিকের সুগম প্রবাহ এবং পার্কিং স্পেসগুলির কার্যকর ব্যবহার নিশ্চিত হয়।

3. ইনস্টলেশনের নির্দেশাবলীঃ

3.১ সুবিধাজনক অ্যাক্সেসঃ অভ্যন্তরীণ উপাদানগুলি সহজেই অ্যাক্সেস করার জন্য ফটোসেলের সামনের প্যানেলটি খুলুন।

3.২ নিরাপদ স্থিরকরণঃ ক্যাবলগুলি নির্দিষ্ট স্লটগুলিতে প্রবেশ করান এবং বেসটি প্রাচীরের সাথে দৃ firm়ভাবে সংযুক্ত করুন, অপারেশন চলাকালীন স্থিতিশীলতা নিশ্চিত করুন।

3.3 বহুমুখী মাউন্ট অপশনঃ দেয়াল বা ধাতব পৃষ্ঠের জন্য উপযুক্ত মাউন্ট পদ্ধতি নির্বাচন করুন, নিরাপদ স্থাপন নিশ্চিত।

3.4 সঠিক সংযোগঃ ক্যাবলগুলি সংযুক্ত করুন এবং সর্বোত্তম পারফরম্যান্সের জন্য নির্দিষ্ট ভোল্টেজ পরিসরের মধ্যে ফটোসেলকে শক্তি দিন।

3.5 সঠিক সমন্বয়ঃ লাল এলইডির অবস্থা দ্বারা নির্দেশিত সঠিক কার্যকারিতা বজায় রাখার জন্য ফটোসেলকে সঠিকভাবে সমন্বয় করুন।

3.6 ফাংশনাল টেস্টিং: ইনফ্রারেড রে বিরতি দিয়ে রিলে প্রতিক্রিয়া যাচাই, নির্ভরযোগ্য অপারেশন নিশ্চিত।

3.7 সুরক্ষিত বন্ধঃ সামনের প্যানেলটি প্রতিস্থাপন করুন এবং এটির অখণ্ডতা এবং কার্যকারিতা বজায় রাখার জন্য সরবরাহিত স্ক্রু দিয়ে এটি সুরক্ষিত করুন।

4. উপকারিতা এবং বৈশিষ্ট্যঃ

4.1 সিউমলেস ইন্টিগ্রেশনঃ আইআর-২০ বিভিন্ন দরজা নিয়ন্ত্রণ সিস্টেমের সাথে সিউমলেসভাবে সংহত করে, সামঞ্জস্যতা এবং ব্যবহারের সহজতা সরবরাহ করে।

4.2 নমনীয় মাউন্ট সমাধানঃ এর অভিযোজিত মাউন্ট বিকল্প, দরজা প্রান্ত ইন্টিগ্রেশন সহ, বর্ধিত সুবিধা জন্য ইনস্টলেশন পদ্ধতি সহজ।

4.3 নির্ভরযোগ্য নিরাপত্তা ব্যবস্থাঃ শক্তিশালী নিরাপত্তা বৈশিষ্ট্যগুলির সাথে, আইআর -২০ স্বয়ংক্রিয় দরজা এবং গেটগুলির জন্য নির্ভরযোগ্য সুরক্ষা নিশ্চিত করে, ব্যবহারকারীর সুরক্ষাকে অগ্রাধিকার দেয়।

4.4 বহুমুখী অ্যাপ্লিকেশন সুযোগঃ বিভিন্ন ধরণের দরজা এবং শিল্প পরিবেশের জন্য উপযুক্ত, আইআর -২০ ব্যবহার এবং স্থাপনের ক্ষেত্রে বহুমুখিতা সরবরাহ করে।

4.5 সুনির্দিষ্ট সনাক্তকরণ ক্ষমতাঃ এর মধ্য দিয়ে যাওয়া ব্যক্তি বা বস্তুর সুনির্দিষ্ট সনাক্তকরণ দুর্ঘটনা প্রতিরোধ এবং উন্নত নিরাপত্তা ব্যবস্থা নিশ্চিত করে।

4.6 কার্যকর পারফরম্যান্সঃ IR-20 কম শক্তি খরচ দিয়ে কাজ করে এবং কার্যকর এবং নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করে বহুমুখী আউটপুট বিকল্পগুলি সরবরাহ করে।

4.7 কঠোর অবস্থার মধ্যে স্থায়িত্বঃ এর আইপি 67 জলরোধী রেটিং আইআর -20 কে চ্যালেঞ্জিং পরিবেশের অবস্থার প্রতিরোধ করতে সক্ষম করে, দীর্ঘায়ু এবং স্থায়িত্ব নিশ্চিত করে।

5. উপসংহার:

উপসংহারে, জুটাই আইআর-২০ ইনফ্রারেড রেজ সেন্সর বিভিন্ন অ্যাপ্লিকেশনে নিরাপত্তা এবং দক্ষতার শীর্ষে দাঁড়িয়ে আছে।এবং ব্যবহারকারী-বান্ধব ইনস্টলেশন প্রক্রিয়া, আইআর-২০ বিভিন্ন পরিবেশে নিরাপত্তা ও সুবিধা নিশ্চিত করতে অতুলনীয় পারফরম্যান্স প্রদান করে।আধুনিক অ্যাক্সেস কন্ট্রোল এবং নিরাপত্তা ব্যবস্থার একটি অপরিহার্য উপাদান হিসেবে এর ভূমিকা জোরদার করা.




টেকনিক্যাল প্যারামিটার

জুটাই আইআর-২০ এর সংযোগের বিবরণ

আইআর-২০এম ফটোসেল ইনস্টল করাঃ ধাপে ধাপে গাইড

1. অভ্যন্তরীণ অ্যাক্সেসঃ

1.1 ফটোসেলের সামনের প্যানেলটি নরমভাবে তুলে নিন যাতে এর অভ্যন্তরীণ উপাদানগুলি প্রকাশ করা যায়, যাতে ইনস্টলেশনের সময় সহজেই অ্যাক্সেস করা যায়।

2. ক্যাবল সন্নিবেশ এবং বেস ফিক্সিংঃ

2.১ সাবধানে ক্যাবলগুলোকে ফটোসেলের ভেতরে তাদের নির্ধারিত হাউজিং স্লটগুলোতে ঢোকান।

2.২ ফোটোকেলের বেসটি উপযুক্ত মাউন্ট হার্ডওয়্যার ব্যবহার করে দেয়ালের সাথে দৃঢ়ভাবে সংযুক্ত করুন, যা স্থিতিশীলতা এবং নির্ভরযোগ্যতা নিশ্চিত করে।

3. দেয়াল বা ধাতব পৃষ্ঠের উপর মাউন্টঃ

3.1 যদি দেয়ালের উপর মাউন্ট করা হয়, তাহলে তিনটি 5 ø গর্ত ড্রিল করুন এবং উপযুক্ত স্ক্রু অ্যাঙ্করগুলি প্রবেশ করান যাতে ফটোসেলটি দৃঢ়ভাবে অ্যাঙ্কর করা যায়।

3.2 ধাতব পৃষ্ঠের উপর মাউন্ট করার জন্য, তিনটি 3 ø গর্ত ড্রিল করুন এবং একটি নিরাপদ সংযুক্তি নিশ্চিত করার জন্য স্ব-ট্যাপিং স্ক্রু ব্যবহার করুন।

4. সংযোগ স্থাপন করুনঃ

4.1 প্রয়োজনীয় ক্যাবলগুলি ফটোসেলের সাথে সংযুক্ত করুন, যথাযথ বিচ্ছিন্নতা এবং সুরক্ষিত সংযোগ নিশ্চিত করুন।

4.২ তার কাজ করার জন্য 12 থেকে 24 ভি ডিসি/এসি এর মধ্যে একটি স্থিতিশীল ভোল্টেজ দিয়ে ফটোসেলকে চালিত করা।

5. সঠিক অবস্থান নিশ্চিত করুন:

5.১ কার্যকারিতা অপ্টিমাইজ করার জন্য ফটোসেল উপাদানগুলির সঠিক অবস্থান, সমন্বয় এবং সংযোগ যাচাই করা।

5.২ নিশ্চিত করুন যে রিসিভারের লাল এলইডি নির্দেশকটি সঠিকভাবে কনফিগার করা হলে বন্ধ থাকে।

5.3 ইনফ্রারেড রেজ বিচ্ছিন্ন হলে লাল এলইডি আলোকিত হবে, যা সম্ভাব্য বাধা নির্দেশ করে।

6. সামনের প্যানেলের সাথে কভারঃ

6.১ সমস্ত সংযোগ যাচাই করার পর, সাবধানে সামনে প্যানেল দিয়ে ফটোসেলটি আবরণ করুন।

6.২ সামনের প্যানেলটি দৃ firm়ভাবে প্রবেশ করান যতক্ষণ না এটি বন্ধ হয়, এটি একটি শক্ত ফিট নিশ্চিত করে এবং তারপরে অভ্যন্তরীণ উপাদানগুলিকে সুরক্ষিত করার জন্য এটি দৃ close়ভাবে বন্ধ করুন।

7. টেস্ট সিস্টেমঃ

7.১ ইনফ্রারেড রশ্মিকে একাধিকবার ইচ্ছাকৃতভাবে বিচ্ছিন্ন করে সিস্টেমের একটি পুঙ্খানুপুঙ্খ পরীক্ষা করা হবে।

7.২ ফটোসেলের কার্যকারিতা যাচাই করার জন্য সঠিক রিলে রেসপন্স পর্যবেক্ষণ করা এবং নিশ্চিত করা।

8. নিরাপদ সামনের প্যানেলঃ

8.1 অবশেষে, সামনের প্যানেলটি সরবরাহিত স্ক্রুগুলি ব্যবহার করে দৃ firm়ভাবে দৃ firm় করুন, এটি ফটোসেলের সাথে দৃ firm়ভাবে সংযুক্ত থাকে তা নিশ্চিত করুন।

এই ধাপে ধাপে নির্দেশাবলী অনুসরণ করে, আপনি আত্মবিশ্বাসীভাবে ইনস্টল করতে পারেন এবং IR-20M ফটোসেলের সঠিক কাজ নিশ্চিত করতে পারেন,এর ফলে আপনার অ্যাপ্লিকেশনের নিরাপত্তা এবং দক্ষতা বাড়বে.

ইনস্টলেশনের নির্দেশাবলীঃ

1. ইনস্টলেশন সাইট প্রস্তুত করুনঃ JUTAI IR-20 20 মিটার তারযুক্ত ইনফ্রারেড ফটোসেল ইনস্টল করার জন্য একটি উপযুক্ত অবস্থান চয়ন করুন।নিশ্চিত করুন যে এলাকাটি বাধা মুক্ত এবং সনাক্তকরণের জন্য সর্বোত্তম কভারেজ প্রদান করে.

2. মাউন্ট পজিশনঃ ইনফ্রারেড ফটোসেলটিকে এমন উচ্চতা এবং কোণে মাউন্ট করুন যা সর্বাধিক কভারেজ এবং সনাক্তকরণের পরিসীমাকে অনুমতি দেয়।কোনও গতি বা ভুল সমন্বয় রোধ করার জন্য একটি স্থিতিশীল এবং নিরাপদ মাউন্ট পৃষ্ঠের লক্ষ্য করুন.

3. ওয়্যারিং সংযোগঃ সরবরাহিত ওয়্যারিং ডায়াগ্রাম বা ব্যবহারকারীর ম্যানুয়াল অনুযায়ী ইনফ্রারেড ফটোসেলের তারগুলি সংযুক্ত করুন।বৈদ্যুতিক সমস্যা প্রতিরোধের জন্য সঠিক বিচ্ছিন্নতা এবং নিরাপদ সংযোগ নিশ্চিত করুন.

4. পাওয়ার সাপ্লাইঃ ইনফ্রারেড ফটোসেলকে নির্দিষ্ট ভোল্টেজ পরিসরের মধ্যে (সাধারণত 12-24 ভি ডিসি) একটি স্থিতিশীল পাওয়ার সাপ্লাই সরবরাহ করুন। ইউনিটটি ক্ষতিগ্রস্থ না করার জন্য মেরুতা এবং ভোল্টেজটি ডাবল চেক করুন।

5. সমন্বয় এবং পরীক্ষাঃ একবার ইনস্টল করা এবং পাওয়ার দেওয়া হয়ে গেলে, ইনফ্রারেড ল্যাম্পগুলি একে অপরের মুখোমুখি এবং সনাক্তকরণের দূরত্ব আপনার প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করার জন্য সমন্বয় করুন।ইনফ্রারেড বিম বন্ধ করে এবং রিলে প্রতিক্রিয়া যাচাই করে ফটোসেল পরীক্ষা করুন.

6. সূক্ষ্ম-নিয়ন্ত্রণঃ যদি প্রয়োজন হয়, তার কর্মক্ষমতা অনুকূল করতে এবং মিথ্যা অ্যালার্ম বা মিস সনাক্তকরণ হ্রাস করতে ইনফ্রারেড ফটোসেলের সারিবদ্ধতা এবং সংবেদনশীলতা সেটিংস সূক্ষ্ম-নিয়ন্ত্রণ করুন।

7. সুরক্ষিত ইনস্টলেশনঃ সঠিক অপারেশন নিশ্চিত করার পরে, সরবরাহিত মাউন্ট হার্ডওয়্যার ব্যবহার করে ইনফ্রারেড ফটোসেলটি স্থানে সুরক্ষিতভাবে সংযুক্ত করুন।নিশ্চিত করুন যে সমস্ত সংযোগগুলি শক্ত এবং ইউনিট পরিবেশগত কারণ থেকে সুরক্ষিত.

এই ইনস্টলেশন নির্দেশাবলী যথাযথভাবে অনুসরণ করে আপনি JUTAI IR-20 20 মিটার ওয়্যারযুক্ত ইনফ্রারেড ফটোসেলের সাথে শীর্ষ স্তরের নির্ভরযোগ্যতা এবং কর্মক্ষমতা অনুভব করতে পারেন,আপনার প্রয়োজনের জন্য অতুলনীয় নিরাপত্তা এবং সুবিধা প্রদান.
