কাস্টমাইজযোগ্য তারযুক্ত ফটো ইলেকট্রিক সেন্সর বড় ইন্ডাস্ট্রিয়াল গেটের জন্য সূর্যের আলো বিরোধী 30m
বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।
হোয়াটসঅ্যাপ:0086 18588475571
ওয়েচ্যাট: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন সমস্যা হয়, আমরা ২৪ ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| আইপি রেটিং | আইপি ৬৫ | Hs কোড | 8531901000 |
|---|---|---|---|
| প্যাকেজের আকার | 12.00 সেমি * 11.70 সেমি * 4.30 সেমি | প্যাকেজের মোট ওজন | 0.150 কেজি |
| সনাক্তকরণের ধরন | ফোটন ডিটেক্টর | প্রকার | ক্যাবলযুক্ত |
| বিশেষভাবে তুলে ধরা | তারযুক্ত ফটো ইলেকট্রিক সেন্সর,সূর্যের আলো প্রতিরোধী ফটো ইলেকট্রিক সেন্সর,কাস্টমাইজযোগ্য ইনফ্রারেড ফটো ইলেকট্রিক |
||
পণ্যের বর্ণনা

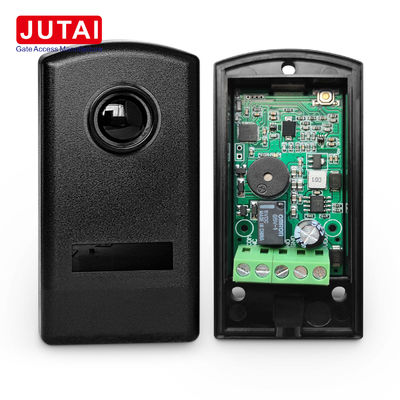

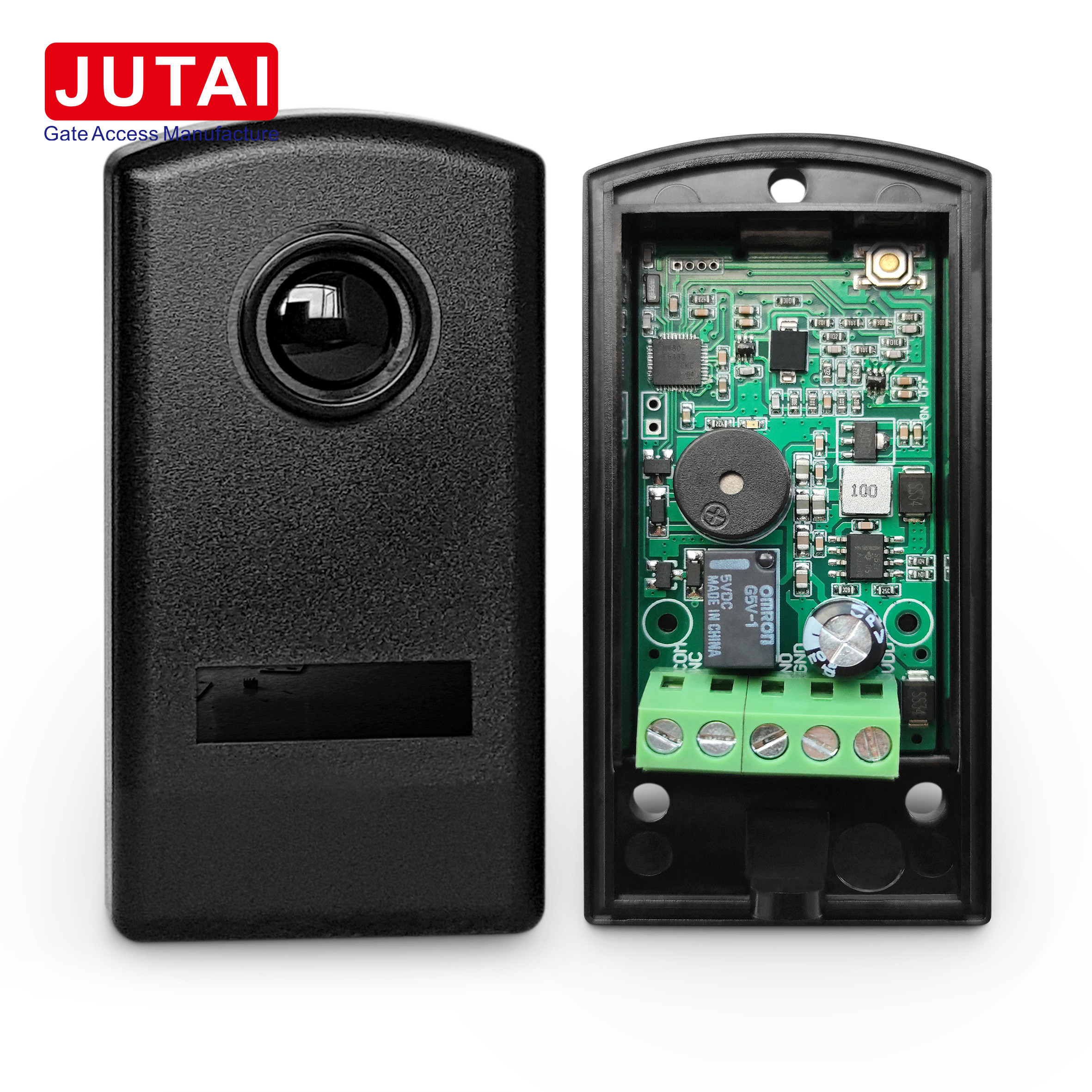

কাস্টমাইজযোগ্য তারযুক্ত ফটো ইলেকট্রিক সেন্সর বড় শিল্প গেটের জন্য সূর্যের আলো বিরোধী 30m
জুটাই IR-20M ইনফ্রারেড রেজ সেন্সর
বৈশিষ্ট্য
- দীর্ঘ দূরত্বের সনাক্তকরণঃ বাইরের সূর্যের আলোতে 30 মিটার পর্যন্ত সনাক্তকরণ দূরত্ব।
- উচ্চ সংবেদনশীলতাঃ খুব ছোট বস্তু বা সূক্ষ্ম আন্দোলন সঠিকভাবে সনাক্ত করতে সক্ষম।
- দ্রুত প্রতিক্রিয়া সময়ঃ এই সেন্সরগুলির অত্যন্ত দ্রুত প্রতিক্রিয়া সময় রয়েছে, যা দ্রুত সনাক্তকরণের প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য তাদের উপযুক্ত করে তোলে।
- উচ্চ হস্তক্ষেপ প্রতিরোধেরঃ স্থিতিশীল কর্মক্ষমতা নিশ্চিত করার জন্য পরিবেশগত আলোর হস্তক্ষেপ (যেমন সূর্যালোক বা যানবাহন লাইট) প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে।
- সহজ ইনস্টলেশনঃ সাধারণত সহজ ইনস্টলেশন এবং সারিবদ্ধতার জন্য ডিজাইন করা হয়, ব্যবহারকারীর সেটআপ এবং রক্ষণাবেক্ষণ সহজ করে তোলে।
অ্যাপ্লিকেশন
- স্বয়ংক্রিয় দরজা এবং অ্যাক্সেস কন্ট্রোল সিস্টেমঃ লোকজন বা যানবাহনগুলি পাস করার জন্য ব্যবহৃত হয়, স্বয়ংক্রিয়ভাবে দরজা খোলার এবং বন্ধ করার নিয়ন্ত্রণ করে।
- সুরক্ষা ব্যবস্থাঃ সুরক্ষা অ্যাপ্লিকেশনগুলিতে, তারা অননুমোদিত প্রবেশ সনাক্ত করে, সাধারণত পরিধি, উইন্ডো এবং দরজা সুরক্ষার জন্য ব্যবহৃত হয়।
- শিল্প স্বয়ংক্রিয়তাঃ যন্ত্রপাতি অপারেশন নিয়ন্ত্রণ, বস্তুর অবস্থান এবং আন্দোলন সনাক্ত করতে উত্পাদন লাইন এবং কনভেয়র বেল্ট ব্যবহার করা হয়।
- পার্কিং ম্যানেজমেন্টঃ যানবাহনের প্রবেশ এবং প্রস্থান সনাক্ত করতে, বাধা গেটগুলি নিয়ন্ত্রণ করতে বা পার্কিং স্পেস দখলদারিত্ব পর্যবেক্ষণ করতে পার্কিং লটগুলিতে ব্যবহৃত হয়।
ইনস্টলেশনের নির্দেশাবলী
- অভ্যন্তরীণ অ্যাক্সেস করুনঃ এর অভ্যন্তরীণ উপাদানগুলি অ্যাক্সেস করতে ফটোসেলের সামনের প্যানেলটি খুলুন।
- তারের সন্নিবেশ এবং বেস ফিক্সিংঃ তারগুলিকে তাদের নিজ নিজ স্লটে সন্নিবেশ করান এবং ফটোসেলের বেসটি প্রাচীরের সাথে দৃ firm়ভাবে সংযুক্ত করুন।
- দেয়াল বা ধাতব পৃষ্ঠের উপর মাউন্টঃ
- দেয়ালের জন্য, তিনটি 5 মিমি গর্ত ড্রিল করুন এবং উপযুক্ত স্ক্রু অ্যাঙ্করগুলি সন্নিবেশ করান।
- ধাতব পৃষ্ঠের জন্য, স্ব-ট্যাপিং স্ক্রুগুলির জন্য তিনটি 3 মিমি গর্ত ড্রিল করুন।
- সংযোগ স্থাপন করুনঃ প্রয়োজনীয় তারগুলি সংযুক্ত করুন এবং 12 থেকে 24 ভি ডিসি / এসি এর মধ্যে একটি ভোল্টেজের সাথে ফটোসেলটি চালিত করুন।
- সঠিক অবস্থান নিশ্চিত করুনঃ ফটোসেলটি সঠিকভাবে সারিবদ্ধ করুন। রিসিভারের লাল এলইডিটি সঠিকভাবে সারিবদ্ধ হলে বন্ধ থাকা উচিত। যদি ইনফ্রারেড বিম বিচ্ছিন্ন হয় তবে লাল এলইডি আলোকিত হবে।
- সামনের প্যানেল দিয়ে কভার করুনঃ সংযোগগুলি যাচাই করার পরে, সামনের প্যানেলটি প্রতিস্থাপন করুন, এটি দৃ firm়ভাবে স্থাপন করা হয়েছে তা নিশ্চিত করুন।
- পরীক্ষার সিস্টেমঃ রিলে প্রতিক্রিয়া পরীক্ষা করার জন্য ইনফ্রারেড রে একাধিকবার বিরতি দিন।
- সামনের প্যানেল সুরক্ষিত করুন: অবশেষে, সরবরাহিত স্ক্রু দিয়ে সামনের প্যানেলটি সুরক্ষিত করুন।
এই পদক্ষেপগুলি অনুসরণ করে IR-20M ফটোসেলের সঠিক ইনস্টলেশন এবং কার্যকারিতা নিশ্চিত করা হবে।
জুতাই আইআর-২০ ওয়্যারড ইনফ্রারেড ফটোসেলের সাথে সর্বোচ্চ স্তরের নির্ভরযোগ্যতার অভিজ্ঞতা অর্জন করুন।
- স্থিতিশীল সনাক্তকরণ দূরত্বঃ ২০ মিটারের বেশি স্থিতিশীল এবং নির্ভরযোগ্য সনাক্তকরণ সরবরাহ করে।
- উচ্চমানের ইনফ্রারেড ল্যাম্প: সুপরিচিত জার্মান ব্র্যান্ডের ল্যাম্প ব্যবহার করা হয় যাতে দূরত্ব এবং আলোর প্রতিরোধের মান একই থাকে।
- নির্ভরযোগ্য রিলেঃ জাপানের ওম্রন ব্র্যান্ডের রিলে বৈশিষ্ট্যযুক্ত, বিভিন্ন দরজা অপারেটর ব্র্যান্ডের সাথে সামঞ্জস্যের গ্যারান্টি দেয়।
- সারফেস মাউন্ট টেকনোলজি (এসএমটি): কঠোর মানের মানদণ্ডের মাধ্যমে ব্যাচ উত্পাদনের নির্ভুলতা এবং ধারাবাহিকতা নিশ্চিত করে।
উপকারিতা এবং বৈশিষ্ট্য
| বৈশিষ্ট্য | বর্ণনা |
|---|---|
| বহুমুখী সংহতকরণ | সমস্ত দরজা নিয়ন্ত্রণ সিস্টেমের সাথে নির্বিঘ্নে সংহত করে, সামঞ্জস্যতা এবং ব্যবহারের সহজতা নিশ্চিত করে। |
| নমনীয় মাউন্ট বিকল্প | দরজার প্রান্তের সংহতকরণ সহ অভিযোজিত মাউন্ট সহ ইনস্টলেশন সহজ করে তোলে। |
| স্বয়ংক্রিয় দরজা নিরাপত্তা | স্বয়ংক্রিয় দরজা এবং গেটের জন্য নির্ভরযোগ্য নিরাপত্তা ব্যবস্থা প্রদান করে। |
| বিস্তৃত অ্যাপ্লিকেশন | উচ্চ গতির দরজা, বিভাগ দরজা, রোলিং দরজা, উল্লম্ব বন্ধ টেলিস্কোপিক দরজা, এবং পণ্য উত্তোলন জন্য উপযুক্ত। |
| সঠিক সনাক্তকরণ | ট্রান্স-ল্যাম নিরাপত্তা হাল্কা পর্দা মানুষ বা বস্তু অতিক্রম সনাক্ত, দুর্ঘটনা প্রতিরোধ। |
| আউটপুট অপশন | NO/NC এবং COM এর মতো বহুমুখী আউটপুট পদ্ধতি সরবরাহ করে। |
| কার্যকর অপারেশন | DC12V এ <20mA এর কম কাজের স্রোত এবং DC12-24V এর কাজের ভোল্টেজ পরিসীমা। |
| ব্লাঙ্কিং ফাংশন | অপ্রয়োজনীয় রিলে সক্রিয়করণ রোধ করার জন্য উন্নত ব্লাঙ্কিং ফাংশন। |
| IP67 জলরোধী রেটিং | IP67 রেটিং সহ কঠোর পরিবেশে প্রতিরোধ করে। |
ব্যাপক সহায়তা
প্রতিটি প্যাকেজে ইংরেজিতে ব্যবহারের নির্দেশিকা রয়েছে যা সহজেই ইনস্টলেশন এবং কনফিগারেশনের জন্য ব্যাপক নির্দেশিকা প্রদান করে।
সিদ্ধান্ত
সংক্ষেপে, জুটাই আইআর-২০ ইনফ্রারেড বিম সেন্সর বিভিন্ন অ্যাপ্লিকেশন জুড়ে অতুলনীয় নিরাপত্তা এবং বহুমুখিতা প্রদান করে, বিভিন্ন পরিবেশে মানসিক শান্তি এবং সুবিধা নিশ্চিত করে।
টেকনিক্যাল প্যারামিটার
| বৈশিষ্ট্য | স্পেসিফিকেশন |
|---|---|
| পাওয়ার সাপ্লাই | 12-24VAC/VDC |
| সর্বাধিক ব্যাপ্তি | ২০ মিটার |
| অপারেটিং তাপমাত্রা | -১০ থেকে +৬০°সি |
| ম্যাক্স. টিএক্স ওয়ার্কিং কারেন্ট | ২৫ এমএ |
| সর্বোচ্চ RX ওয়ার্কিং কারেন্ট | ৩৫ এমএ |
| ম্যাক্স। রিলে যোগাযোগ | ৪৮ ভিএসি/ভিডিসিতে ৫০০ এমএ |
| আইপি রেটিং | কাঁচামাল সহ IP65 |
জুটাই আইআর-২০ এর সংযোগের বিবরণ
IR-20M ফটোসেল ইনস্টল করার জন্য, দয়া করে নিম্নলিখিত ধাপে ধাপে নির্দেশাবলী অনুসরণ করুনঃ
-
অভ্যন্তরীণ অ্যাক্সেসঃ
- তার অভ্যন্তরীণ উপাদানগুলি অ্যাক্সেস করতে ফটোসেলের সামনের প্যানেলটি তুলুন।
-
ক্যাবল সন্নিবেশ এবং বেস ফিক্সিংঃ
- তারগুলিকে তাদের নির্ধারিত হাউজিং স্লটগুলিতে সন্নিবেশ করান এবং ফটোসেলের বেসটি প্রাচীরের সাথে দৃ firm়ভাবে সংযুক্ত করুন।
-
দেয়াল বা ধাতব পৃষ্ঠের উপর মাউন্টঃ
- যদি দেয়ালের উপর মাউন্ট করা হয়, তিনটি 5 ø গর্ত ড্রিল করুন এবং উপযুক্ত স্ক্রু অ্যাঙ্করগুলি সন্নিবেশ করান।
- ধাতব পৃষ্ঠের উপর মাউন্ট করার জন্য, স্ব-ট্যাপিং স্ক্রুগুলির জন্য তিনটি 3 ø গর্ত ড্রিল করুন।
-
সংযোগ স্থাপন করুনঃ
- প্রয়োজনীয় তারগুলি সংযুক্ত করুন এবং 12 থেকে 24V DC/AC এর মধ্যে একটি ভোল্টেজের সাথে ফটোসেলটি চালিত করুন।
-
সঠিক অবস্থান নিশ্চিত করুন:
- ফটোসেলের সঠিক অবস্থান, সমন্বয় এবং সংযোগ নিশ্চিত করুন।
- রিসিভারের লাল এলইডি বন্ধ থাকা উচিত যদি সবকিছু সঠিকভাবে কনফিগার করা হয়।
- যখন ইনফ্রারেড রশ্মি বিচ্ছিন্ন হয়, তখন লাল এলইডি জ্বলবে।
-
সামনের প্যানেলের সাথে কভারঃ
- একবার সংযোগগুলি যাচাই করা হলে, সামনে প্যানেল দিয়ে ফটোসেলটি ঢেকে ফেলুন।
- এটি বন্ধ না হওয়া পর্যন্ত দৃঢ়ভাবে ঢোকান, এবং তারপর এটি বন্ধ করুন।
-
টেস্ট সিস্টেমঃ
- সঠিক রিলে রেসপন্স নিশ্চিত করতে ইনফ্রারেড রশ্মিকে একাধিকবার বিরতি দিয়ে সিস্টেমটি পরীক্ষা করুন।
-
নিরাপদ সামনের প্যানেলঃ
- অবশেষে, সরবরাহিত স্ক্রু ব্যবহার করে সামনের প্যানেলটি স্থানে সংরক্ষণ করুন।
এই ধাপগুলো যথাযথভাবে অনুসরণ করে আপনি IR-20M ফটোসেলের সঠিক ইনস্টলেশন এবং কার্যকারিতা নিশ্চিত করতে পারেন।
ইনস্টলেশনের নির্দেশাবলীঃ
-
ইনস্টলেশন সাইট প্রস্তুত করুনঃ JUTAI IR-20 20 মিটার তারযুক্ত ইনফ্রারেড ফটোসেল ইনস্টল করার জন্য একটি উপযুক্ত অবস্থান চয়ন করুন।নিশ্চিত করুন যে এলাকাটি বাধা মুক্ত এবং সনাক্তকরণের জন্য সর্বোত্তম কভারেজ প্রদান করে.
-
মাউন্ট পজিশনঃ ইনফ্রারেড ফটোসেলটিকে এমন উচ্চতা এবং কোণে মাউন্ট করুন যা সর্বাধিক কভারেজ এবং সনাক্তকরণের পরিসীমাকে অনুমতি দেয়।কোনও গতি বা ভুল সমন্বয় রোধ করার জন্য একটি স্থিতিশীল এবং নিরাপদ মাউন্ট পৃষ্ঠের লক্ষ্য করুন.
-
ওয়্যারিং সংযোগঃ সরবরাহিত ওয়্যারিং ডায়াগ্রাম বা ব্যবহারকারীর ম্যানুয়াল অনুযায়ী ইনফ্রারেড ফটোসেলের তারগুলি সংযুক্ত করুন।বৈদ্যুতিক সমস্যা প্রতিরোধের জন্য সঠিক বিচ্ছিন্নতা এবং নিরাপদ সংযোগ নিশ্চিত করুন.
-
পাওয়ার সাপ্লাইঃ ইনফ্রারেড ফটোসেলকে নির্দিষ্ট ভোল্টেজ পরিসরের মধ্যে (সাধারণত 12-24 ভি ডিসি) একটি স্থিতিশীল পাওয়ার সাপ্লাই সরবরাহ করুন। ইউনিটটি ক্ষতিগ্রস্থ না করার জন্য মেরুতা এবং ভোল্টেজটি ডাবল চেক করুন।
-
সমন্বয় এবং পরীক্ষাঃ একবার ইনস্টল করা এবং পাওয়ার দেওয়া হয়ে গেলে, ইনফ্রারেড ল্যাম্পগুলি একে অপরের মুখোমুখি এবং সনাক্তকরণের দূরত্ব আপনার প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করার জন্য সমন্বয় করুন।ইনফ্রারেড বিম বন্ধ করে এবং রিলে প্রতিক্রিয়া যাচাই করে ফটোসেল পরীক্ষা করুন.
-
সূক্ষ্ম-নিয়ন্ত্রণঃ যদি প্রয়োজন হয়, তার কর্মক্ষমতা অনুকূল করতে এবং মিথ্যা অ্যালার্ম বা মিস সনাক্তকরণ হ্রাস করতে ইনফ্রারেড ফটোসেলের সারিবদ্ধতা এবং সংবেদনশীলতা সেটিংস সূক্ষ্ম-নিয়ন্ত্রণ করুন।
-
সুরক্ষিত ইনস্টলেশনঃ সঠিক অপারেশন নিশ্চিত করার পরে, সরবরাহিত মাউন্ট হার্ডওয়্যার ব্যবহার করে ইনফ্রারেড ফটোসেলটি স্থানে সুরক্ষিতভাবে সংযুক্ত করুন।নিশ্চিত করুন যে সমস্ত সংযোগগুলি শক্ত এবং ইউনিট পরিবেশগত কারণ থেকে সুরক্ষিত.
এই ইনস্টলেশন নির্দেশাবলী যথাযথভাবে অনুসরণ করে আপনি JUTAI IR-20 20 মিটার ওয়্যারযুক্ত ইনফ্রারেড ফটোসেলের সাথে শীর্ষ স্তরের নির্ভরযোগ্যতা এবং কর্মক্ষমতা অনুভব করতে পারেন,আপনার প্রয়োজনের জন্য অতুলনীয় নিরাপত্তা এবং সুবিধা প্রদান.
জুটাই ফটোসেল রশ্মি সেন্সর অর্ডার তথ্য
কয়েক বছরের প্রচেষ্টা এবং বিকাশের পর আমরা ইনফ্রারেড প্রোডাক্ট গ্রুপের একটি সম্পূর্ণ পরিসীমা তৈরি করেছি, যা ২০ মিটার ওয়্যারড মডেল থেকে শুরু করে ৩০ মিটার ওয়্যারলেস মডেল পর্যন্ত,7 মিটার প্রতিফলিত ইনফ্রারেড সেন্সর, এবং কার্টেন ফটোসেল গ্রুপ। নির্দিষ্ট তথ্যের জন্য, আমাদের অর্ডার তথ্য তালিকা দেখুন।
