গাড়ির গণনা সনাক্তকরণ পার্কিং ব্যবস্থাপনা জন্য ডাবল কয়েল যানবাহন লুপ ডিটেক্টর

যানবাহন গণনা সনাক্তকরণ পার্কিং ব্যবস্থাপনা জন্য ডাবল কয়েল যানবাহন লুপ ডিটেক্টর

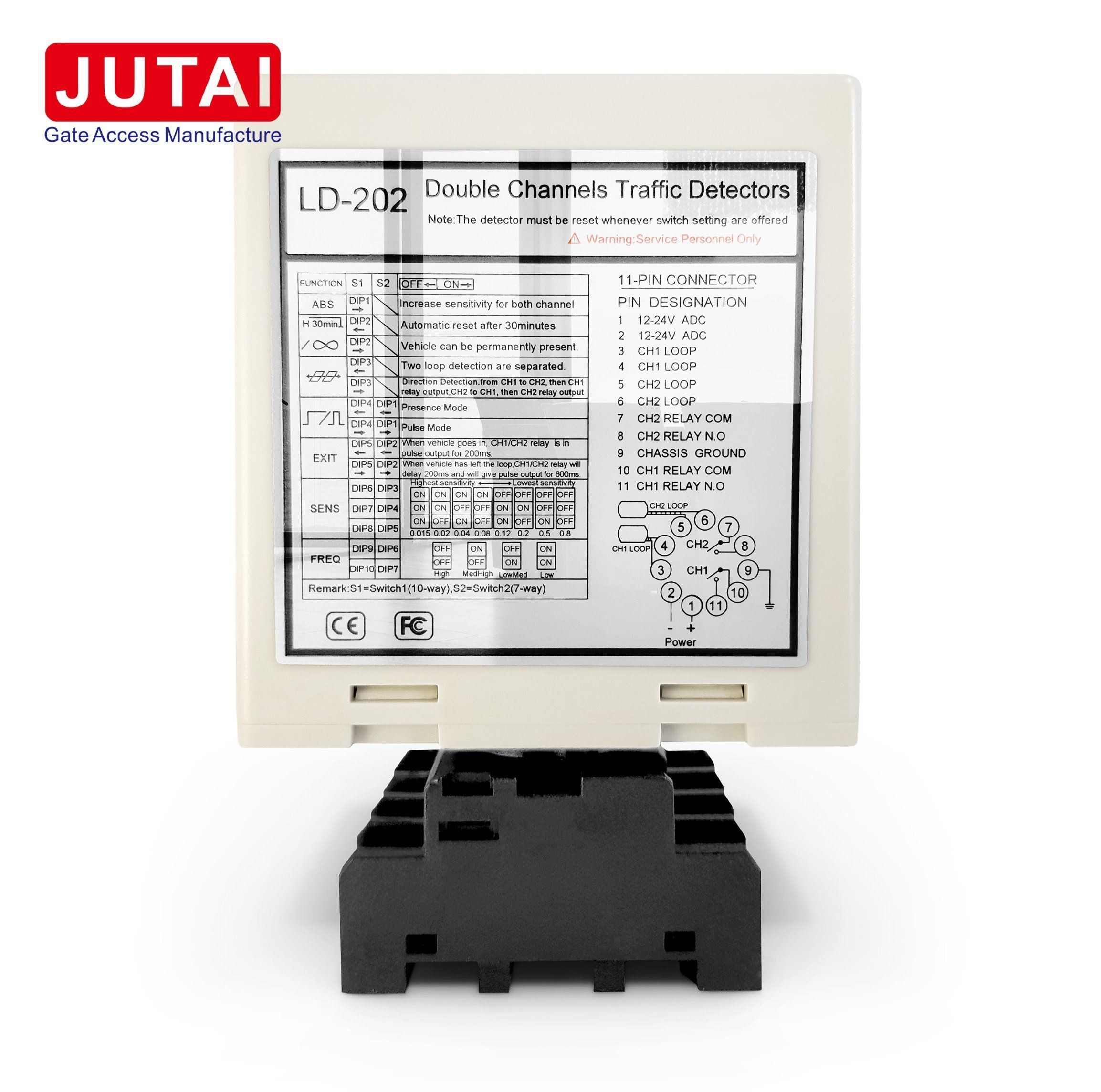

পণ্যের নামঃপার্কিং বুম বাধা গেটের জন্য ডুয়াল চ্যানেল লুপ ডিটেক্টর 110-240VAC (48 থেকে 63Hz)

উপকারিতা:

1. বিস্তৃত সেন্সিং রেঞ্জ এবং উচ্চ সংবেদনশীলতাঃ 15 থেকে 2000μH পর্যন্ত বিস্তৃত সেন্সিং রেঞ্জ এবং উচ্চ সংবেদনশীলতার সাথে বিভিন্ন যানবাহনের সঠিক সনাক্তকরণ নিশ্চিত করে।

2. স্বয়ংক্রিয় পুনরায় সেট ফাংশনঃ ম্যানুয়াল হস্তক্ষেপ বাদ দিয়ে ত্রুটির ক্ষেত্রে স্বয়ংক্রিয়ভাবে পুনরায় সেট করে সিস্টেমের স্থিতিশীলতা এবং নির্ভরযোগ্যতা বাড়ায়।

3. দিক সনাক্তকরণঃ যানবাহনের গতিপথের উপর ভিত্তি করে সুনির্দিষ্ট অ্যাক্টিভেশন, গেট অপারেশনের উপর নিয়ন্ত্রণ বাড়ায়।

4. ৪০০০০ ভোল্ট বিদ্যুৎ সুরক্ষাঃ বজ্রপাতের বিরুদ্ধে শক্তিশালী সুরক্ষা দীর্ঘমেয়াদী স্থায়িত্ব এবং নির্ভরযোগ্যতা নিশ্চিত করে।

5. বিস্তৃত অপারেটিং পরিবেশ পরিসীমাঃ কঠোর আবহাওয়া পরিস্থিতিতে স্থিতিশীল কর্মক্ষমতা, -40 °C থেকে +70 °C পর্যন্ত বিস্তৃত তাপমাত্রা পরিসীমা মধ্যে কাজ করে।

কার্যকারিতাঃ

1. যানবাহন সনাক্তকরণঃ গাড়ির ধাতব ভর দ্বারা সৃষ্ট লুপগুলির মধ্যে ইন্ডাক্ট্যান্সের পরিবর্তনের উপর ভিত্তি করে ইন্ডাক্টিভ সেন্সিং প্রযুক্তি ব্যবহার করে সঠিকভাবে যানবাহন সনাক্ত করে।

2. দিক সনাক্তকরণঃ গেট খোলার এবং ট্রাফিক প্রবাহের উপর সুনির্দিষ্ট নিয়ন্ত্রণের জন্য যানবাহনের নির্দিষ্ট গতিপথ চিহ্নিত করে।

3. স্বয়ংক্রিয় পুনরায় সেট করুনঃ ত্রুটির ক্ষেত্রে স্বয়ংক্রিয়ভাবে পুনরায় সেট করে ম্যানুয়াল হস্তক্ষেপ দূর করে, অবিচ্ছিন্ন সিস্টেম অপারেশন নিশ্চিত করে।

4. রিলে আউটপুটঃ যানবাহন সনাক্তকরণের সময় রিলে আউটপুট সংকেত সরবরাহ করে, গেট নিয়ন্ত্রণ, ট্রাফিক লাইট পরিচালনা এবং যানবাহন গণনা সহজতর করে।

অ্যাপ্লিকেশনঃ

1. ট্রাফিক ম্যানেজমেন্ট সিস্টেমঃ কার্যকর ট্রাফিক নিয়ন্ত্রণের জন্য ক্রসওভার, টোল বক্স এবং পার্কিং প্রবেশদ্বার / প্রস্থানগুলিতে যানবাহন সনাক্ত করে।

2. গেট অটোমেশনঃ আবাসিক, বাণিজ্যিক এবং শিল্প সেটিংসে গেট খোলার এবং বন্ধ করার স্বয়ংক্রিয়তা।

3. পার্কিং সুবিধা: যানবাহন প্রবেশ/প্রস্থান পরিচালনা করে, যানবাহন গণনা করে এবং পার্কিং লট এবং গ্যারেজে পার্কিং বিধি প্রয়োগ করে।

4. অ্যাক্সেস কন্ট্রোলঃ গেটেড কমিউনিটি, শিল্প সুবিধা এবং সামরিক ঘাঁটিগুলির মতো সুরক্ষিত স্থানে যানবাহন প্রবেশের অনুমতি দেয়।

5. ট্রাফিক লাইট কন্ট্রোলঃ যানবাহনের উপস্থিতি এবং দিকনির্দেশের উপর ভিত্তি করে ট্রাফিক লাইটের পরিবর্তনগুলি ট্রিগার করে, ট্রাফিক প্রবাহকে অনুকূল করে।

6. যানবাহন গণনাঃ ট্রাফিক স্টাডিজ, পার্কিং দখলদারিত্ব পর্যবেক্ষণ এবং খুচরা ট্রাফিক বিশ্লেষণের জন্য যানবাহন গণনা পরিচালনা করে।

সংযোগ

সূচক এবং সুইচঃ

পাওয়ার এলইডি (রেড):"পাওয়ার অন" হলে আলোকিত হয়। CH1 সনাক্তকরণ LED:

• ক্রমাগতঃ গাড়ির সনাক্তকরণ নির্দেশ করে।
• ধীর মোমবাতিঃ লুপের শর্ট সার্কিট বা লুপের পরে অপর্যাপ্ত বাঁক নির্দেশ করে।
• দ্রুত ঝলকানিঃ একটি লুপ খোলা সার্কিট বা লুপ পরে অত্যধিক twists ইঙ্গিত। CH2 সনাক্ত LED:
• ক্রমাগতঃ গাড়ির সনাক্তকরণ নির্দেশ করে।
• ধীর মোমবাতিঃ লুপের শর্ট সার্কিট বা লুপের পরে অপর্যাপ্ত বাঁক নির্দেশ করে।
• দ্রুত ঝলকানিঃ লুপের পরে একটি লুপ খোলা সার্কিট বা অত্যধিক twists নির্দেশ করে।

সংবেদনশীলতা নির্বাচনঃ

সংবেদনশীলতা এবং ফ্রিকোয়েন্সি সমন্বয় একটি 7-মুখী ডিপ সুইচ এবং 10-মুখী ডিপ সুইচ সেটিংস ব্যবহার করে করা হয়।ব্যবহারকারীরা প্রদত্ত সারণী অনুযায়ী ডিপ সুইচ অবস্থান সামঞ্জস্য করে 8 বিভিন্ন সেটিংস থেকে চয়ন করতে পারেন. ডিপ সুইচ 6, 7, এবং 8 নিয়ন্ত্রণ CH1 সংবেদনশীলতা, 0.8 (সর্বনিম্ন সংবেদনশীল) থেকে 0.015 (সর্বাধিক সংবেদনশীল) পর্যন্ত। ডিপ সুইচ 3, 4, এবং 5 নিয়ন্ত্রণ CH2 সংবেদনশীলতা, 0 থেকে শুরু করে।৮ (সর্বনিম্ন সংবেদনশীল) থেকে ০.০১৫ (সবচেয়ে সংবেদনশীল)

3. সুইচ 1=S1 : চ্যানেল 1 লুপ ফাংশন নির্বাচন (10 উপায় ডাইপ সুইচ)

(1) ((সুইচ 1) DIP 1 & DIP 2 বিশেষ সংবেদনশীলতা বৃদ্ধি উভয় ট্রেলার (উভয় চ্যানেল) জন্য।

(2) ((সুইচ 1=S1) D3, D4, D5 এবং (সুইচ 2=S2) D1, D2 সেটিং বিশেষ ফাংশন (মোড1, 2, 3 দিক সনাক্তকরণ। মোড 4, 5, 6 স্বাভাবিক মোড, দুটি লুপ সনাক্তকরণ পৃথক করা হয়)

(৩) ((স্বিচ ১=এস১) ডি৬ & ডি৭ & ডি৮ এবং (স্বিচ ২=এস২) ডি৩ & ডি৪ & ডি৫ সিএইচ১ এবং সিএইচ২ সংবেদনশীলতা নির্বাচন (আট স্তরের পছন্দ) ।

(4) ((সুইচ ১=এস১) ডি৯ এবং ডি১০ এবং (সুইচ২=এস২) ডি৬, ডি৭ সেটিং ফ্রিকোয়েন্সি (২০ কে থেকে ১০০ কেএইচজেড) ।

* রিসেট বোতামঃ দয়া করে নোট করুনঃ ডিপ সুইচগুলিতে প্রতিবার সেটিং পরিবর্তন করার সময় এলডি -২০০ পুনরায় সেট করা উচিত।

ইনস্টলেশন সতর্কতা এবং ত্রুটি সমাধানঃ

1. রোল কাটার আকার এবং এম্বেডিং নির্দেশাবলী ডানদিকে ডায়াগ্রাম দেখানো হয়।
2. ইন্ডাকশন কয়েলটির জন্য মোট দৈর্ঘ্য 500 মিটার পর্যন্ত ফেরোম্যাগনেটিক তার ব্যবহার করার পরামর্শ দেওয়া হয়।
3. রোলের কাটার আকার 1.0 থেকে 2.0 মিটার দৈর্ঘ্য এবং 0.8 থেকে 1.2 মিটার প্রস্থের একটি আয়তক্ষেত্র হওয়া উচিত, কোণে ডান কোণগুলি যতটা সম্ভব এড়ানো উচিত।
4. মৌলিক প্রচলিত কয়েল ঘূর্ণনগুলির প্রস্তাবিত ইনস্টলেশন ওভারভিউঃ

ইনস্টলেশনের সময়, পণ্য প্লাগ এবং সকেট উল্লম্ব দিক রাখা দয়া করে

প্রয়োগ

JUTAI LD200/202 ডাবল চ্যানেল যানবাহন লুপ ডিটেক্টর সিরিজঃ

• দিক চিনার ফাংশন দিয়ে ডিজাইন করা।
• বিভিন্ন একক চ্যানেল এন্ট্রি এবং আউটপুট ক্ষেত্রে উপযুক্ত।

অন্যান্য উপাদানগুলির সাথে সংহতকরণঃ

• JUTAI ওয়ান ডোর কন্ট্রোলার (মডেলঃ AC-11) এর সাথে নির্বিঘ্নে সংযোগ স্থাপন করে।
• জুটাই গেট ব্যারিয়ারের সাথে সামঞ্জস্যপূর্ণ (মডেলঃ BR-110) ।
• JUTAI লং রেঞ্জ RFID রিডার (মডেলঃ PUHF-9) এর সাথে কাজ করে।

অতিরিক্ত আনুষাঙ্গিকগুলির সাথে উন্নত পারফরম্যান্সঃ

• উচ্চ তাপমাত্রা প্রতিরোধের লুপ কয়েল ব্যবহার করে (মডেলঃ জেটিএইচটি-১১) ।
• বিভিন্ন পরিবেশ এবং অবস্থার মধ্যে সর্বোত্তম কার্যকারিতা নিশ্চিত করে।

অ্যাক্সেস কন্ট্রোল সিস্টেমে প্রয়োগঃ

• সিঙ্গেল চ্যানেল এন্ট্রি/এজজিট অ্যাক্সেস কন্ট্রোল সেটআপের জন্য উপযুক্ত।
• প্রবেশ এবং প্রস্থান পয়েন্টগুলিতে যানবাহনের অ্যাক্সেসের দক্ষ পরিচালনা এবং নিয়ন্ত্রণ সক্ষম করে।

বহুমুখী ব্যবহারের দৃশ্যঃ

• পার্কিং সুবিধা, গেটেড কমিউনিটি, ইন্ডাস্ট্রিয়াল সাইট, এবং আরো অনেক কিছুতে ব্যবহারের জন্য আদর্শ।
• বিভিন্ন অ্যাক্সেস নিয়ন্ত্রণের প্রয়োজনীয়তা পূরণের জন্য নমনীয়তা এবং অভিযোজনযোগ্যতা সরবরাহ করে।

​

প্রবেশ প্রক্রিয়াঃ

• একযোগে লুপ কয়েল সক্রিয়করণঃ

  • যখন একটি গাড়ি কমিউনিটি বা পার্কিং লটে প্রবেশ করে, উভয় লুপ কয়েল একযোগে চাপ দেওয়া হয়।

• ইউএইচএফ রিডার সক্রিয়করণঃ

  • জুটাই ডাবল চ্যানেল লুপ ডিটেক্টর (LD-200/202) প্রবেশদ্বারে অবস্থিত ইউএইচএফ পাঠককে ট্রিগার করে।

• কার্ড আইডি পাঠ্যঃ

  • ইউএইচএফ রিডার কার্ড আইডি পড়ে এবং এটি উইগ্যান্ড আউটপুটের মাধ্যমে নিয়ামক (এসি -11) এ প্রেরণ করে।

• আইডি যাচাইকরণ এবং গেট খোলারঃ

  • কন্ট্রোলার আইডি এর বৈধতা যাচাই করে এবং গেট বাধা খুলতে একটি রিলে সংকেত পাঠায়।

• যানবাহন প্রবেশঃ

  • গাড়িটি কমিউনিটি বা পার্কিং লটে প্রবেশ করে, এবং গেট দিয়ে যাওয়ার সাথে সাথে বাধা বাহু স্বয়ংক্রিয়ভাবে কমিয়ে দেয়।

• নিরাপত্তা নিশ্চিতকরণঃ

  • জুটাই সিঙ্গল চ্যানেল লুপ ডিটেক্টর (LD-100/102) প্রবেশ প্রক্রিয়া চলাকালীন সুরক্ষা এবং বিরোধী-ধসে যাওয়া কার্যকারিতা নিশ্চিত করে।

প্রস্থান প্রক্রিয়াঃ

• ভিতরে ইউএইচএফ রিডার দ্বারা পাসঃ

  • যখন একটি গাড়ি কমিউনিটি বা পার্কিং লট থেকে বের হয়, তখন এটি ভিতরে একটি ইউএইচএফ পাঠকের পাশ দিয়ে যায়।

• ইউএইচএফ রিডার সক্রিয়করণঃ

  • এলডি-২০০/এলডি-২০২ ইউএইচএফ রিডারকে ট্রিগার করে, যা কার্ডটি পড়ে এবং আইডিটি নিয়ামককে পাঠায়।

• আইডি যাচাইকরণ এবং গেট খোলারঃ

  • কন্ট্রোলার আইডি এর বৈধতা যাচাই করে এবং গাড়ির বের হওয়ার জন্য গেট বাধা খুলতে একটি রিলে সংকেত প্রেরণ করে।

• যানবাহনের প্রস্থানঃ

  • যখন গাড়িটি বাধা গেট দিয়ে যায়, বাধা বাহু স্বয়ংক্রিয়ভাবে কমিয়ে দেয়।

• নিরাপত্তা ব্যবস্থাঃ

  • এলডি-১০০/১০২ সরে যাওয়ার সময় নিরাপত্তা এবং অ্যান্টি-স্ম্যাশিং কার্যকারিতা প্রদান করে।

দিক সনাক্তকরণঃ

• কার্যকারিতা ওভারভিউঃ

  • এলডি-২০০/এলডি-২০২ এর দিকনির্দেশনা স্বীকৃতি ফাংশন নিশ্চিত করে যে গাড়িটি অন্য ইউএইচএফ পাঠকের পাশ দিয়ে গেলে ডাবল চ্যানেল লুপ ডিটেক্টরটি আবার সংকেতটি সক্রিয় করে না।

• রেকর্ডের সঠিকতা:

  • এই বৈশিষ্ট্যটি নিশ্চিত করে যে কেবলমাত্র প্রবেশ বা প্রস্থান রেকর্ডগুলি সিস্টেমে রেকর্ড করা হয়, যা ডেটা নির্ভুলতা এবং পরিচালনার দক্ষতা বাড়ায়।

JUTAI LD-200/202 ডাবল চ্যানেল লুপ ডিটেক্টর দুটি স্বাধীন একক চ্যানেল লুপ ডিটেক্টর হিসাবেও কাজ করতে পারে। এই কনফিগারেশনটি স্ট্যান্ডার্ড এক-ইন এবং এক-আউট পার্কিংয়ের জন্য উপযুক্ত,যেখানে প্রবেশদ্বার এবং প্রস্থান উভয় স্থানে একটি বাধা এবং একটি দীর্ঘ পরিসরের পাঠক রয়েছে.

এই সেটআপে, এক লুপ কয়েলটি পাঠককে ট্রিগার করতে এবং কার্ডটি পড়তে ব্যবহৃত হয়, অন্য লুপ কয়েলটি বাধাটির বিরোধী-ধসে পড়া ফাংশনটির জন্য নিবেদিত।দুটি স্বাধীন লুপ ডিটেক্টর হিসাবে LD-200/202 ব্যবহার করেএই সেটআপটি প্রতিটি ফাংশনের জন্য পৃথক ডিটেক্টর ব্যবহারের সাথে সম্পর্কিত হার্ডওয়্যার খরচগুলির কিছু হ্রাস করে।

এই কার্যকারিতাটি LD-200/202 এর স্বতন্ত্র ওয়ার্কিং মোড বৈশিষ্ট্যটি সক্ষম করে অর্জন করা হয়, যা এটিকে এই দ্বৈত ক্ষমতাতে কার্যকরভাবে কাজ করার অনুমতি দেয়।
